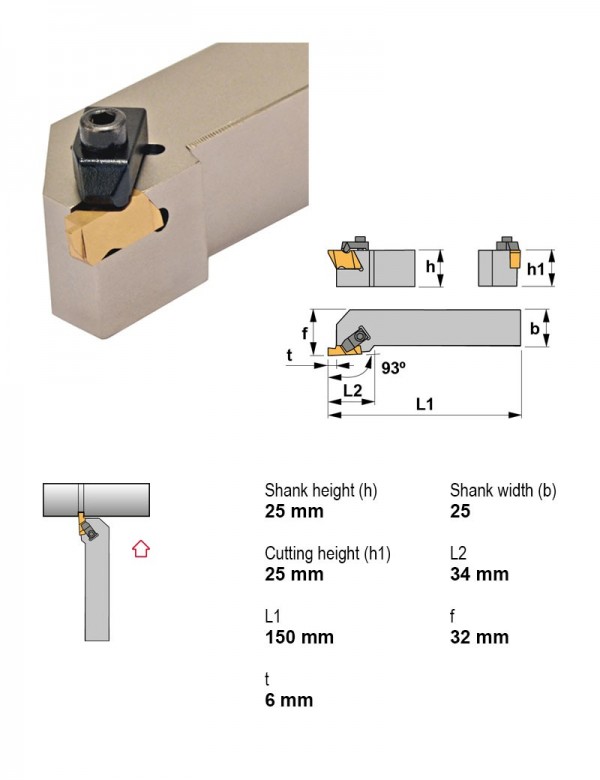

Державка отрезная, 25X25
Canela · Державки отрезные и канавочные — канавки, резьбонарезание · арт. NSR2525M03

Державка отрезная, 25X25

Применениеканавки, резьбонарезание
Крепление пластиныПрижим Top Notch
ПрисоединениеКвадратный хвостовик
Внутренняя подача СОЖНет
Сечение державки25X25

Другие типоразмеры серии

Державки отрезные и канавочные — канавки, резьбонарезание — 49 позиций серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки отрезные и канавочные.

АртикулПрисоединениеВнутренняя подача СОЖСечение державкиВ список
NSR1010E02Квадратный хвостовикНет10X10
NSR1212F02Квадратный хвостовикНет12X12
NSR1616H02Квадратный хвостовикНет16X16
NSR2020K02Квадратный хвостовикНет20X20
NSR2020K03Квадратный хвостовикНет20X20
NSR2525M02Квадратный хвостовикНет25X25
NSR2525M03Квадратный хвостовикНет25X25Текущая
NSR2525M04Квадратный хвостовикНет25X25
NSR3225P03Квадратный хвостовикНет32X25
NSR3225P04Квадратный хвостовикНет32X25
NSR3232P03Квадратный хвостовикНет32X32
NSR3232P04Квадратный хвостовикНет32X32
Показать ещё · всего в серии 49

Совместимость

Связанные позиции по данным производителя — 16 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к NSR2525M03.

Пластины канавочные и отрезные15

  • NG310RTN15Пластина отрезная, IC 9,52 мм, сплав TN15
  • NG340RTN15Пластина отрезная, IC 9,52 мм, сплав TN15
  • NG3031RTN15Пластина отрезная, IC 9,52 мм, сплав TN15
  • NG3047RTN15Пластина отрезная, IC 9,52 мм, сплав TN15
  • NG3062RTN15Пластина отрезная, IC 9,52 мм, сплав TN15
  • NG3072RTN15Пластина отрезная, IC 9,52 мм, сплав TN15
  • NG3094RTN15Пластина отрезная, IC 9,52 мм, сплав TN15
  • NG3110RTN15Пластина отрезная, IC 9,52 мм, сплав TN15
  • NG3156RTN15Пластина отрезная, IC 9,52 мм, сплав TN15
  • NG3178RTN15Пластина отрезная, IC 9,52 мм, сплав TN15
  • NG3185RTN15Пластина отрезная, IC 9,52 мм, сплав TN15
  • NG3189RTN15Пластина отрезная, IC 9,52 мм, сплав TN15
  • NR3047RTN15Пластина отрезная, IC 9,52 мм, сплав TN15
  • NR3078RTN15Пластина отрезная, IC 9,52 мм, сплав TN15
  • NR3094RTN15Пластина отрезная, IC 9,52 мм, сплав TN15

Оснастка модульная PSC1

  • 23.218.50.50/040Удлинитель-переходник PSC JIS B 6339-BT / 50 Ø50
