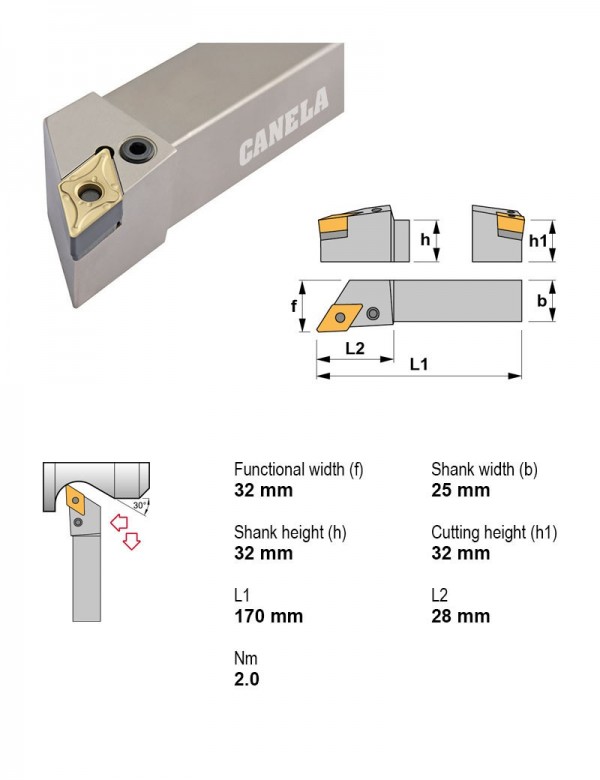

Canela · Державки токарные — рычажный зажим, пластина D (ромбическая 55°) · арт. PDJNR3225P11
Державка токарная, 32X25, 93°, правое, Крепление пластины Рычажный зажим, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
| Применение | профилирование, точение |
|---|---|
| Главный угол в плане | 93° |
| Крепление пластины | Рычажный зажим |
| Присоединение | Квадратный хвостовик |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Правое |
| Под пластину, I.C. | 9.52 мм |
| Задний угол | Отрицательный |
| Сечение державки | 32X25 |
| Форма пластины | D — ромбическая 55° |
Другие типоразмеры серии
Державки токарные — рычажный зажим, пластина D (ромбическая 55°) — 56 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Применение | Главный угол в плане | Присоединение | Внутренняя подача СОЖ | Направление резания | Под пластину, I.C., мм | Сечение державки | В список |
|---|---|---|---|---|---|---|---|---|
| PDJNL5032S15 | профилирование, точение | 93° | Квадратный хвостовик | Нет | Левое | 12.7 | 50X32 | |
| PDJNR1616H11 | профилирование, точение | 93° | Квадратный хвостовик | Нет | Правое | 9.52 | 16X16 | |
| PDJNR2020K11 | профилирование, точение | 93° | Квадратный хвостовик | Нет | Правое | 9.52 | 20X20 | |
| PDJNR2020K15 | профилирование, точение | 93° | Квадратный хвостовик | Нет | Правое | 12.7 | 20X20 | |
| PDJNR2525M11 | профилирование, точение | 93° | Квадратный хвостовик | Нет | Правое | 9.52 | 25X25 | |
| PDJNR2525M15 | профилирование, точение | 93° | Квадратный хвостовик | Нет | Правое | 12.7 | 25X25 | |
| PDJNR3225P11 | профилирование, точение | 93° | Квадратный хвостовик | Нет | Правое | 9.52 | 32X25 | Текущая |
| PDJNR3225P15 | профилирование, точение | 93° | Квадратный хвостовик | Нет | Правое | 12.7 | 32X25 | |
| PDJNR3232P15 | профилирование, точение | 93° | Квадратный хвостовик | Нет | Правое | 12.7 | 32X32 | |
| PDJNR4025R15 | профилирование, точение | 93° | Квадратный хвостовик | Нет | Правое | 12.7 | 40X25 | |
| PDJNR5032S15 | профилирование, точение | 93° | Квадратный хвостовик | Нет | Правое | 12.7 | 50X32 | |
| PDNNL2020K15 | профилирование, точение | 63° | Квадратный хвостовик | Нет | Левое | 12.7 | 20X20 |
Совместимость
Связанные позиции по данным производителя — 10 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PDJNR3225P11.
Пластины токарные по ISO 18325
- CNMG160608RC-TN30Пластина токарная, ромбическая 80°, IC 15,88 мм, сплав TN30, Радиус при вершине 0,8
- DNMG110404FC-TN15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN15, Радиус при вершине 0,4, Задний угол Отрицательный
- DNMG110404FC-TN35Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN35, Радиус при вершине 0,4, Задний угол Отрицательный
- DNMG110408FC-TN15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN15, Радиус при вершине 0,8, Задний угол Отрицательный
- DNMG110408MC-TN35Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN35, Радиус при вершине 0,8, Задний угол Отрицательный
Оправки расточные2
- PSC40-DCLNL13080-09Оправка расточная Ø40 мм, 95°, левое, Крепление пластины Прижим за лунку, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
- PSC50-SCLCL35100-09Оправка расточная Ø50 мм, 95°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный
Адаптеры с хвостовиком по ISO 26623-1 (CAPTO)1
- 18.453.050.25Патрон цанговый DIN 6499 PSC 50 ER25, L 60 мм
Винты для пластин1
- 4109Штифт стопорный 4109
Запчасти к инструменту1
- 3711Пластина опорная ромбическая 55° 3711
