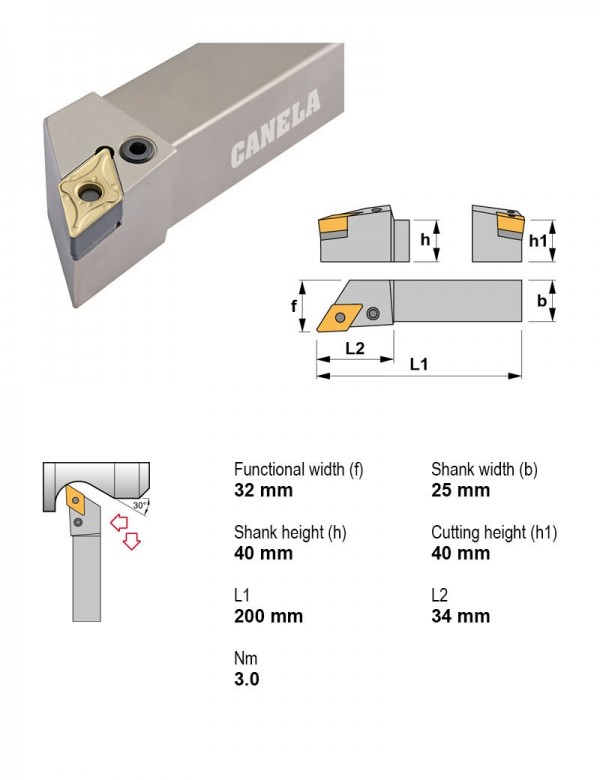

Державка токарная, 40X25, 93°, правое
Canela · Державки токарные — профилирование, точение · арт. PDJNR4025R15

Державка токарная, 40X25, 93°, правое

Применениепрофилирование, точение
Главный угол в плане93°
Крепление пластиныРычажный зажим
ПрисоединениеКвадратный хвостовик
Внутренняя подача СОЖНет
Направление резанияПравое
Задний уголОтрицательный
Сечение державки40X25
Форма пластиныD — ромбическая 55°

Другие типоразмеры серии

Державки токарные — профилирование, точение — 307 позиций серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.

АртикулГлавный угол в планеКрепление пластиныПрисоединениеВнутренняя подача СОЖНаправление резанияЗадний уголФорма пластиныСечение державкиВ список
PDJNR2020K1593°Рычажный зажимКвадратный хвостовикНетПравоеОтрицательныйD — ромбическая 55°20X20
PDJNR2525M1193°Рычажный зажимКвадратный хвостовикНетПравоеОтрицательныйD — ромбическая 55°25X25
PDJNR2525M1593°Рычажный зажимКвадратный хвостовикНетПравоеОтрицательныйD — ромбическая 55°25X25
PDJNR3225P1193°Рычажный зажимКвадратный хвостовикНетПравоеОтрицательныйD — ромбическая 55°32X25
PDJNR3225P1593°Рычажный зажимКвадратный хвостовикНетПравоеОтрицательныйD — ромбическая 55°32X25
PDJNR3232P1593°Рычажный зажимКвадратный хвостовикНетПравоеОтрицательныйD — ромбическая 55°32X32
PDJNR4025R1593°Рычажный зажимКвадратный хвостовикНетПравоеОтрицательныйD — ромбическая 55°40X25Текущая
PDJNR5032S1593°Рычажный зажимКвадратный хвостовикНетПравоеОтрицательныйD — ромбическая 55°50X32
PDNNL2020K1563°Рычажный зажимКвадратный хвостовикНетЛевоеОтрицательныйD — ромбическая 55°20X20
PDNNL2525M1563°Рычажный зажимКвадратный хвостовикНетЛевоеОтрицательныйD — ромбическая 55°25X25
PDNNL3225P1563°Рычажный зажимКвадратный хвостовикНетЛевоеОтрицательныйD — ромбическая 55°32X25
PDNNL3232P1563°Рычажный зажимКвадратный хвостовикНетЛевоеОтрицательныйD — ромбическая 55°32X32
Показать ещё · всего в серии 307

Совместимость

Связанные позиции по данным производителя — 20 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к PDJNR4025R15.

Пластины токарные по ISO 183217

  • DNMA150608TK15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TK15
  • DNMG150604FC-TN15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN15
  • DNMG150604FC-TN30Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN30
  • DNMG150604FMC-TN15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN15
  • DNMG150608KC-TK15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TK15
  • DNMG150608MC-TN15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN15
  • DNMG150608MC-TN30Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN30
  • DNMG150608MC-TN35Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN35
  • DNMG150608MFC-TN15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN15
  • DNMG150608MFC-TN30Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN30
  • DNMG150608MHC-TN20Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN20
  • DNMG150608MHC-TN30Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN30
  • DNMG150608TC-TS20Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TS20
  • DNMG150612KC-TK15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TK15
  • DNMG150612MHC-TN30Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN30
  • DNMX150604R-22TN15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN15
  • DNMX150608R-22TN15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN15

Державки резьбовые токарные1

Оправки расточные1

Фрезы концевые монолитные1

  • 6054112Фреза монолитная Ø12 мм, 5 зуб., хвостовик Ø12 мм
