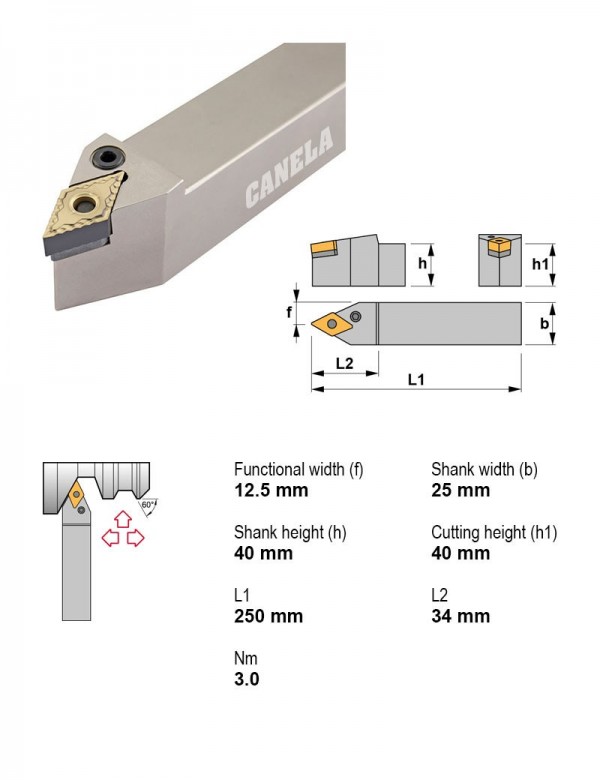

Державка токарная, 40X25, 63°, правое
Canela · Державки токарные — профилирование, точение · арт. PDNNR4025S15

Державка токарная, 40X25, 63°, правое

Применениепрофилирование, точение
Главный угол в плане63°
Крепление пластиныРычажный зажим
ПрисоединениеКвадратный хвостовик
Внутренняя подача СОЖНет
Направление резанияПравое
Задний уголОтрицательный
Сечение державки40X25
Форма пластиныD — ромбическая 55°

Другие типоразмеры серии

Державки токарные — профилирование, точение — 307 позиций серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.

АртикулГлавный угол в планеКрепление пластиныПрисоединениеВнутренняя подача СОЖНаправление резанияЗадний уголФорма пластиныСечение державкиВ список
PDNNN4025S1563°Рычажный зажимКвадратный хвостовикНетНейтральноеОтрицательныйD — ромбическая 55°40X25
PDNNN5032S1563°Рычажный зажимКвадратный хвостовикНетНейтральноеОтрицательныйD — ромбическая 55°50X32
PDNNR2020K1563°Рычажный зажимКвадратный хвостовикНетПравоеОтрицательныйD — ромбическая 55°20X20
PDNNR2525M1563°Рычажный зажимКвадратный хвостовикНетПравоеОтрицательныйD — ромбическая 55°25X25
PDNNR3225P1563°Рычажный зажимКвадратный хвостовикНетПравоеОтрицательныйD — ромбическая 55°32X25
PDNNR3232P1563°Рычажный зажимКвадратный хвостовикНетПравоеОтрицательныйD — ромбическая 55°32X32
PDNNR4025S1563°Рычажный зажимКвадратный хвостовикНетПравоеОтрицательныйD — ромбическая 55°40X25Текущая
PDNNR5032S1563°Рычажный зажимКвадратный хвостовикНетПравоеОтрицательныйD — ромбическая 55°50X32
PRDCN2020K1045°Рычажный зажимКвадратный хвостовикНетНейтральноеПоложительныйR — круглая20X20
PRDCN2020K1245°Рычажный зажимКвадратный хвостовикНетНейтральноеПоложительныйR — круглая20X20
PRDCN2525M1045°Рычажный зажимКвадратный хвостовикНетНейтральноеПоложительныйR — круглая25X25
PRDCN2525M1245°Рычажный зажимКвадратный хвостовикНетНейтральноеПоложительныйR — круглая25X25
Показать ещё · всего в серии 307

Совместимость

Связанные позиции по данным производителя — 20 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к PDNNR4025S15.

Пластины токарные по ISO 183217

  • DNMA150608TK15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TK15
  • DNMG150604FC-TN15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN15
  • DNMG150604FC-TN30Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN30
  • DNMG150604FMC-TN15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN15
  • DNMG150608KC-TK15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TK15
  • DNMG150608MC-TN15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN15
  • DNMG150608MC-TN30Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN30
  • DNMG150608MC-TN35Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN35
  • DNMG150608MFC-TN15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN15
  • DNMG150608MFC-TN30Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN30
  • DNMG150608MHC-TN20Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN20
  • DNMG150608MHC-TN30Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN30
  • DNMG150608TC-TS20Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TS20
  • DNMG150612KC-TK15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TK15
  • DNMG150612MHC-TN30Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN30
  • DNMX150604R-22TN15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN15
  • DNMX150608R-22TN15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN15

Державки резьбовые токарные1

Оправки расточные1

Фрезы концевые монолитные1

  • 6054112Фреза монолитная Ø12 мм, 5 зуб., хвостовик Ø12 мм

Документы по позиции

Для этой позиции технический лист пока не привязан.

Нужна консультация по позиции — материал детали, аналог или срок поставки?

Задать вопрос по позиции
