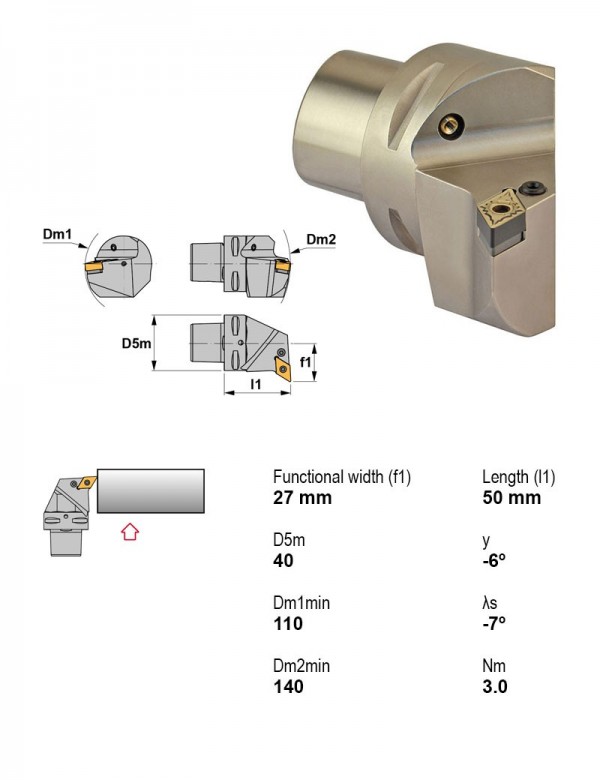

Canela · Державки токарные — рычажный зажим, пластина D (ромбическая 55°) · арт. PSC40-PDUNL27050-15
Державка токарная Ø40 мм, 93°, левое, Применение Внутреннее торцевание, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
| Применение | Внутреннее торцевание |
|---|---|
| Главный угол в плане | 93° |
| Крепление пластины | Рычажный зажим |
| Присоединение | PSC |
| Внутренняя подача СОЖ | Есть |
| Направление резания | Левое |
| Диаметр хвостовика | 40 мм |
| Под пластину, I.C. | 12.7 мм |
| Задний угол | Отрицательный |
| Форма пластины | D — ромбическая 55° |
Другие типоразмеры серии
Державки токарные — рычажный зажим, пластина D (ромбическая 55°) — 56 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Применение | Главный угол в плане | Присоединение | Внутренняя подача СОЖ | Направление резания | Под пластину, I.C., мм | Сечение державки | В список |
|---|---|---|---|---|---|---|---|---|
| PDNNR3225P15 | профилирование, точение | 63° | Квадратный хвостовик | Нет | Правое | 12.7 | 32X25 | |
| PDNNR3232P15 | профилирование, точение | 63° | Квадратный хвостовик | Нет | Правое | 12.7 | 32X32 | |
| PDNNR4025S15 | профилирование, точение | 63° | Квадратный хвостовик | Нет | Правое | 12.7 | 40X25 | |
| PDNNR5032S15 | профилирование, точение | 63° | Квадратный хвостовик | Нет | Правое | 12.7 | 50X32 | |
| PSC40-PDJNL27055-15 | профилирование, точение | 93° | PSC | Есть | Левое | 12.7 | — | |
| PSC40-PDJNR27055-15 | профилирование, точение | 93° | PSC | Есть | Правое | 12.7 | — | |
| PSC40-PDUNL27050-15 | Внутреннее торцевание | 93° | PSC | Есть | Левое | 12.7 | — | Текущая |
| PSC40-PDUNR27050-15 | Внутреннее торцевание | 93° | PSC | Есть | Правое | 12.7 | — | |
| PSC50-PDJNL35060-11 | профилирование, точение | 93° | PSC | Есть | Левое | 9.52 | — | |
| PSC50-PDJNL35060-15 | профилирование, точение | 93° | PSC | Есть | Левое | 12.7 | — | |
| PSC50-PDJNR35060-11 | профилирование, точение | 93° | PSC | Есть | Правое | 9.52 | — | |
| PSC50-PDJNR35060-15 | профилирование, точение | 93° | PSC | Есть | Правое | 12.7 | — |
Совместимость
Связанные позиции по данным производителя — 23 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PSC40-PDUNL27050-15.
Пластины токарные по ISO 183217
- DNMA150608TK15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TK15, Радиус при вершине 0,8
- DNMG150604FC-TN15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN15, Радиус при вершине 0,4, Задний угол Отрицательный, Толщина пластины 6,35 мм
- DNMG150604FC-TN30Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN30, Радиус при вершине 0,4, Вид обработки Чистовая
- DNMG150604FMC-TN15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN15, Радиус при вершине 0,4, Задний угол Отрицательный, Толщина пластины 6,35 мм
- DNMG150608KC-TK15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TK15, Радиус при вершине 0,8
- DNMG150608MC-TN15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN15, Радиус при вершине 0,8, Задний угол Отрицательный, Толщина пластины 6,35 мм
- DNMG150608MC-TN30Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN30, Радиус при вершине 0,8, Вид обработки Чистовая, получистовая
- DNMG150608MC-TN35Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN35, Толщина пластины 6,35 мм
- DNMG150608MFC-TN15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN15, Радиус при вершине 0,8, Задний угол Отрицательный, Толщина пластины 6,35 мм
- DNMG150608MFC-TN30Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN30, Радиус при вершине 0,8, Вид обработки Получистовая
- DNMG150608MHC-TN20Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN20, Толщина пластины 6,35 мм
- DNMG150608MHC-TN30Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN30, Радиус при вершине 0,8, Вид обработки Получистовая, черновая
- DNMG150608TC-TS20Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TS20
- DNMG150612KC-TK15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TK15, Радиус при вершине 1,2
- DNMG150612MHC-TN30Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN30, Радиус при вершине 1,2, Вид обработки Получистовая, черновая
- DNMX150604R-22TN15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN15, Радиус при вершине 0,4, Задний угол Отрицательный, Толщина пластины 6,35 мм
- DNMX150608R-22TN15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN15, Радиус при вершине 0,8, Задний угол Отрицательный, Толщина пластины 6,35 мм
Винты для пластин1
- 1638Винт рычажного зажима M8×1 1638
Державки резьбовые токарные1
- PSC40-NEL27050-03Державка резьбовая Ø40 мм, Применение канавки, резьбонарезание, Внутренняя подача СОЖ Есть
Оправки расточные1
- PSC63-DCLNL17100-12Оправка расточная Ø63 мм, 95°, левое, Крепление пластины Прижим за лунку, Под пластину, I.C. 12,7 мм
Фрезы концевые монолитные1
- 6054112Фреза монолитная Ø12 мм, 5 зуб., хвостовик Ø12 мм, Длина 81 мм
Документы по позиции
Для этой позиции документы пока не привязаны.
