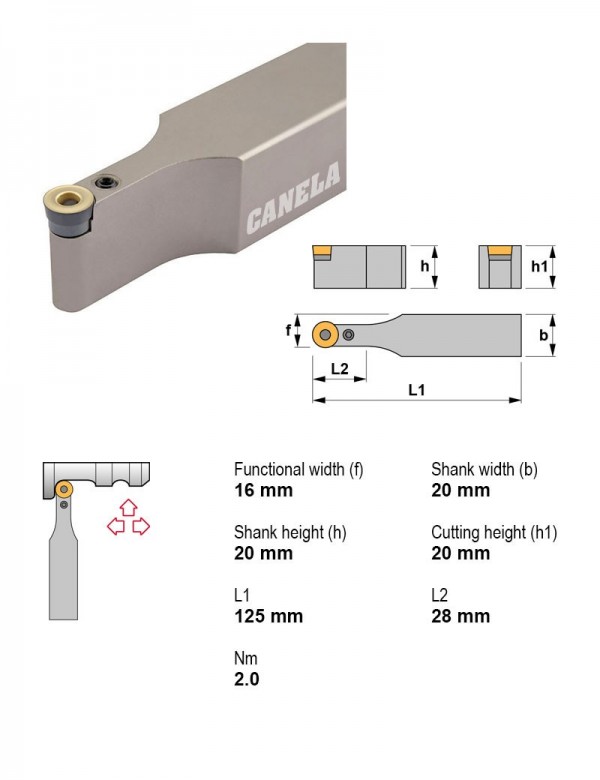

Державка токарная, 20X20, 45°, Крепление пластины Рычажный зажим, Под пластину, I.C. 12,7 мм, Задний угол Положительный
Canela · Державки токарные — рычажный зажим, пластина R (круглая) · арт. PRDCN2020K12

Державка токарная, 20X20, 45°, Крепление пластины Рычажный зажим, Под пластину, I.C. 12,7 мм, Задний угол Положительный

Применениепрофилирование, точение
Главный угол в плане45°
Крепление пластиныРычажный зажим
ПрисоединениеКвадратный хвостовик
Внутренняя подача СОЖНет
Направление резанияНейтральное
Под пластину, I.C.12.7 мм
Задний уголПоложительный
Сечение державки20X20
Форма пластиныR — круглая

Другие типоразмеры серии

Державки токарные — рычажный зажим, пластина R (круглая) — 61 позиция серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.

АртикулПрисоединениеВнутренняя подача СОЖНаправление резанияЗадний уголСечение державкиПод пластину, I.C., ммВ список
PRDCN2020K10Квадратный хвостовикНетНейтральноеПоложительный20X2010
PRDCN2020K12Квадратный хвостовикНетНейтральноеПоложительный20X2012.7Текущая
PRDCN2525M10Квадратный хвостовикНетНейтральноеПоложительный25X2510
PRDCN2525M12Квадратный хвостовикНетНейтральноеПоложительный25X2512.7
PRDCN3225P10Квадратный хвостовикНетНейтральноеПоложительный32X2510
PRDCN3225P12Квадратный хвостовикНетНейтральноеПоложительный32X2512.7
PRDCN3225P16Квадратный хвостовикНетНейтральноеПоложительный32X2516
PRDCN3232P12Квадратный хвостовикНетНейтральноеПоложительный32X3212.7
PRDCN3232P16Квадратный хвостовикНетНейтральноеПоложительный32X3216
PRDCN3232P20Квадратный хвостовикНетНейтральноеПоложительный32X32—
PRDCN4025S12Квадратный хвостовикНетНейтральноеПоложительный40X2512.7
PRDCN4040S20Квадратный хвостовикНетНейтральноеПоложительный40X40—
Показать ещё · всего в серии 61

Совместимость

Связанные позиции по данным производителя — 10 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к PRDCN2020K12.

Пластины токарные по ISO 18325

  • CNMG160608RC-TN30Пластина токарная, ромбическая 80°, IC 15,88 мм, сплав TN30, Радиус при вершине 0,8
  • RCGT0803M0-APKM15Пластина токарная, круглая, IC 8,0 мм, сплав KM15, Вид обработки Чистовая, получистовая
  • RCMT0803M0TN15Пластина токарная, круглая, IC 8,0 мм, сплав TN15
  • RCMT1204M0TL20Пластина токарная, круглая, IC 12,0 мм, сплав TL20
  • RCMT1204M0TN15Пластина токарная, круглая, IC 12,0 мм, сплав TN15

Фрезы концевые монолитные2

  • 6023812Фреза монолитная Ø12 мм, 2 зуб., хвостовик Ø12 мм, Угол спирали 35-38°, Длина режущей части 50 мм, Длина 100 мм, Тип монолита Высокопроизводительный
  • 6054110Фреза монолитная Ø10 мм, 5 зуб., хвостовик Ø10 мм, Длина 81 мм

Адаптеры с хвостовиком по ISO 26623-1 (CAPTO)1

  • 18.453.050.25Патрон цанговый DIN 6499 PSC 50 ER25, L 60 мм

Запчасти к инструменту1

  • 8112Рычаг прижимной 8112

Оправки расточные1

  • PSC50-SCLCL35100-09Оправка расточная Ø50 мм, 95°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный
