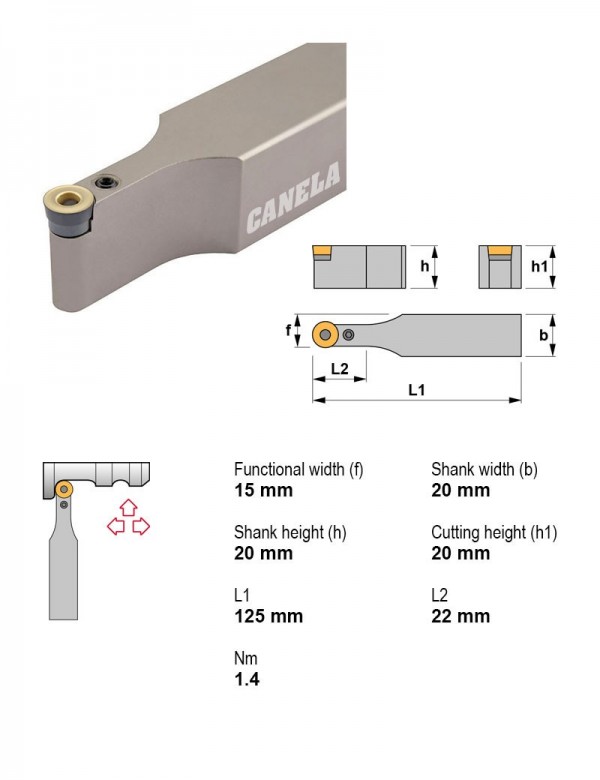

Державка токарная, 20X20, 45°, Крепление пластины Рычажный зажим, Под пластину, I.C. 10 мм, Задний угол Положительный
Canela · Державки токарные — рычажный зажим, пластина R (круглая) · арт. PRDCN2020K10

Державка токарная, 20X20, 45°, Крепление пластины Рычажный зажим, Под пластину, I.C. 10 мм, Задний угол Положительный

Применениепрофилирование, точение
Главный угол в плане45°
Крепление пластиныРычажный зажим
ПрисоединениеКвадратный хвостовик
Внутренняя подача СОЖНет
Направление резанияНейтральное
Под пластину, I.C.10 мм
Задний уголПоложительный
Сечение державки20X20
Форма пластиныR — круглая

Другие типоразмеры серии

Державки токарные — рычажный зажим, пластина R (круглая) — 61 позиция серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.

АртикулВнутренняя подача СОЖНаправление резанияЗадний уголСечение державкиПод пластину, I.C., ммВ список
PRDCN2020K10НетНейтральноеПоложительный20X2010Текущая
PRDCN2020K12НетНейтральноеПоложительный20X2012.7
PRDCN2525M10НетНейтральноеПоложительный25X2510
PRDCN2525M12НетНейтральноеПоложительный25X2512.7
PRDCN3225P10НетНейтральноеПоложительный32X2510
PRDCN3225P12НетНейтральноеПоложительный32X2512.7
PRDCN3225P16НетНейтральноеПоложительный32X2516
PRDCN3232P12НетНейтральноеПоложительный32X3212.7
PRDCN3232P16НетНейтральноеПоложительный32X3216
PRDCN3232P20НетНейтральноеПоложительный32X32—
PRDCN4025S12НетНейтральноеПоложительный40X2512.7
PRDCN4040S20НетНейтральноеПоложительный40X40—
Показать ещё · всего в серии 61

Совместимость

Связанные позиции по данным производителя — 9 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к PRDCN2020K10.

Пластины токарные по ISO 18323

  • RCGT0803M0-APKM15Пластина токарная, круглая, IC 8,0 мм, сплав KM15, Вид обработки Чистовая, получистовая
  • RCGT1003M0-ALKM15Пластина токарная, круглая, IC 10,0 мм, сплав KM15
  • RCMT0803M0TN15Пластина токарная, круглая, IC 8,0 мм, сплав TN15

Фрезы концевые монолитные2

  • 6023810Фреза монолитная Ø10 мм, 2 зуб., хвостовик Ø10 мм, Угол спирали 35-38°, Длина режущей части 45 мм, Длина 100 мм, Тип монолита Высокопроизводительный
  • 6054110Фреза монолитная Ø10 мм, 5 зуб., хвостовик Ø10 мм, Длина 81 мм

Винты для пластин1

  • 1705Винт рычажного зажима M5×0,8 1705

Державки резьбовые токарные1

  • PSC40-NSL27050-02Державка резьбовая Ø40 мм, Диаметр корпуса 27 мм, Длина корпуса 50 мм, Внутренняя подача СОЖ Есть, Направление резания Левое

Запчасти к инструменту1

  • 8110Рычаг прижимной 8110

Оправки расточные1

  • PSC50-SCLCL35100-09Оправка расточная Ø50 мм, 95°, левое, Диаметр корпуса 35 мм, Длина корпуса 100 мм, Внутренняя подача СОЖ Есть, Задний угол Положительный
