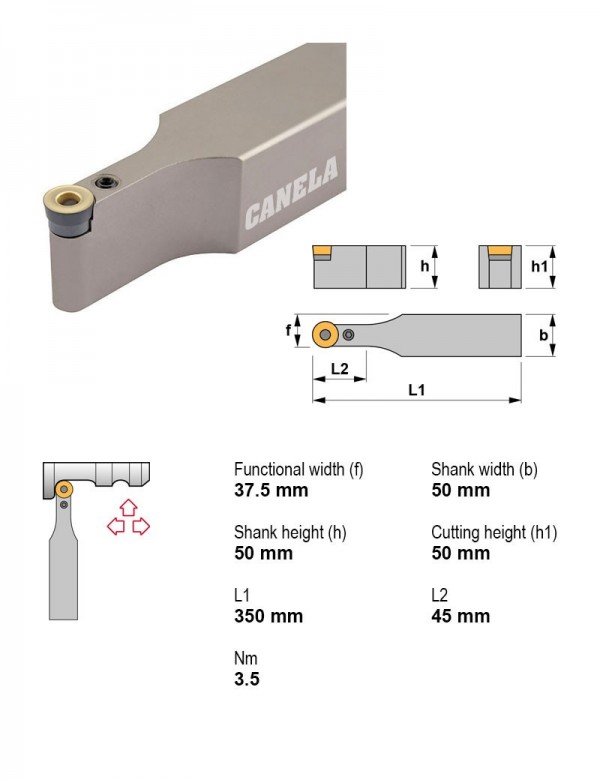

Державка токарная, 50X50, 45°, Под пластину, I.C. 25,4 мм, Задний угол Положительный
Canela · Державки токарные — рычажный зажим, пластина R (круглая) · арт. PRDCN5050U25

Державка токарная, 50X50, 45°, Под пластину, I.C. 25,4 мм, Задний угол Положительный

Применениепрофилирование, точение
Главный угол в плане45°
Крепление пластиныРычажный зажим
ПрисоединениеКвадратный хвостовик
Внутренняя подача СОЖНет
Направление резанияНейтральное
Под пластину, I.C.25.4 мм
Задний уголПоложительный
Сечение державки50X50
Форма пластиныR — круглая

Другие типоразмеры серии

Державки токарные — рычажный зажим, пластина R (круглая) — 61 позиция серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.

АртикулПрисоединениеВнутренняя подача СОЖНаправление резанияЗадний уголСечение державкиПод пластину, I.C., ммВ список
PRDCN3232P16Квадратный хвостовикНетНейтральноеПоложительный32X3216
PRDCN3232P20Квадратный хвостовикНетНейтральноеПоложительный32X32—
PRDCN4025S12Квадратный хвостовикНетНейтральноеПоложительный40X2512.7
PRDCN4040S20Квадратный хвостовикНетНейтральноеПоложительный40X40—
PRDCN4040S25Квадратный хвостовикНетНейтральноеПоложительный40X4025.4
PRDCN4040U25Квадратный хвостовикНетНейтральноеПоложительный40X4025.4
PRDCN5050U25Квадратный хвостовикНетНейтральноеПоложительный50X5025.4Текущая
PRDCN5050V32Квадратный хвостовикНетНейтральноеПоложительный50X50—
PRSCL2020K10Квадратный хвостовикНетЛевоеПоложительный20X2010
PRSCL2020K12Квадратный хвостовикНетЛевоеПоложительный20X2012.7
PRSCL2525M10Квадратный хвостовикНетЛевоеПоложительный25X2510
PRSCL2525M12Квадратный хвостовикНетЛевоеПоложительный25X2512.7
Показать ещё · всего в серии 61

Совместимость

Связанные позиции по данным производителя — 6 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к PRDCN5050U25.

Запчасти к инструменту2

  • 3825Пластина опорная круглая 3825
  • 8125Рычаг прижимной 8125

Винты для пластин1

  • 4119Штифт стопорный 4119

Оправки расточные1

  • PSC63-DCLNL17100-12Оправка расточная Ø63 мм, 95°, левое, Крепление пластины Прижим за лунку, Под пластину, I.C. 12,7 мм

Оснастка модульная PSC1

  • 23.218.50.50/040Удлинитель-переходник PSC JIS B 6339-BT / 50 Ø50, Длина 40 мм

Свёрла корпусные со сменными пластинами1

  • 023400019Сверло сборное Ø19 мм, хвостовик Ø16 мм
