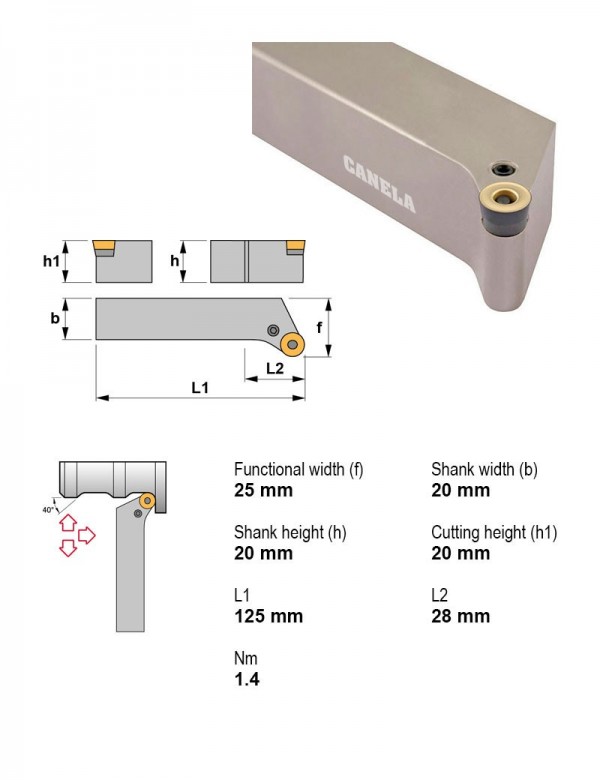

Державка токарная, 20X20, 45°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 10 мм, Задний угол Положительный
Canela · Державки токарные — рычажный зажим, пластина R (круглая) · арт. PRSCL2020K10

Державка токарная, 20X20, 45°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 10 мм, Задний угол Положительный

Применениепрофилирование, точение
Главный угол в плане45°
Крепление пластиныРычажный зажим
ПрисоединениеКвадратный хвостовик
Внутренняя подача СОЖНет
Направление резанияЛевое
Под пластину, I.C.10 мм
Задний уголПоложительный
Сечение державки20X20
Форма пластиныR — круглая

Другие типоразмеры серии

Державки токарные — рычажный зажим, пластина R (круглая) — 61 позиция серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.

АртикулПрисоединениеВнутренняя подача СОЖНаправление резанияЗадний уголСечение державкиПод пластину, I.C., ммВ список
PRDCN4025S12Квадратный хвостовикНетНейтральноеПоложительный40X2512.7
PRDCN4040S20Квадратный хвостовикНетНейтральноеПоложительный40X40—
PRDCN4040S25Квадратный хвостовикНетНейтральноеПоложительный40X4025.4
PRDCN4040U25Квадратный хвостовикНетНейтральноеПоложительный40X4025.4
PRDCN5050U25Квадратный хвостовикНетНейтральноеПоложительный50X5025.4
PRDCN5050V32Квадратный хвостовикНетНейтральноеПоложительный50X50—
PRSCL2020K10Квадратный хвостовикНетЛевоеПоложительный20X2010Текущая
PRSCL2020K12Квадратный хвостовикНетЛевоеПоложительный20X2012.7
PRSCL2525M10Квадратный хвостовикНетЛевоеПоложительный25X2510
PRSCL2525M12Квадратный хвостовикНетЛевоеПоложительный25X2512.7
PRSCL2525M16Квадратный хвостовикНетЛевоеПоложительный25X2516
PRSCL3225P10Квадратный хвостовикНетЛевоеПоложительный32X2510
Показать ещё · всего в серии 61

Совместимость

Связанные позиции по данным производителя — 9 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к PRSCL2020K10.

Пластины токарные по ISO 18323

  • RCGT0803M0-APKM15Пластина токарная, круглая, IC 8,0 мм, сплав KM15, Вид обработки Чистовая, получистовая
  • RCGT1003M0-ALKM15Пластина токарная, круглая, IC 10,0 мм, сплав KM15
  • RCMT0803M0TN15Пластина токарная, круглая, IC 8,0 мм, сплав TN15

Фрезы концевые монолитные2

  • 6023810Фреза монолитная Ø10 мм, 2 зуб., хвостовик Ø10 мм, Угол спирали 35-38°, Длина режущей части 45 мм, Длина 100 мм, Тип монолита Высокопроизводительный
  • 6054110Фреза монолитная Ø10 мм, 5 зуб., хвостовик Ø10 мм, Длина 81 мм

Винты для пластин1

  • 1705Винт рычажного зажима M5×0,8 1705

Державки резьбовые токарные1

  • PSC40-NSL27050-02Державка резьбовая Ø40 мм, Применение канавки, резьбонарезание, Внутренняя подача СОЖ Есть

Запчасти к инструменту1

  • 8110Рычаг прижимной 8110

Оправки расточные1

  • PSC50-SCLCL35100-09Оправка расточная Ø50 мм, 95°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный
