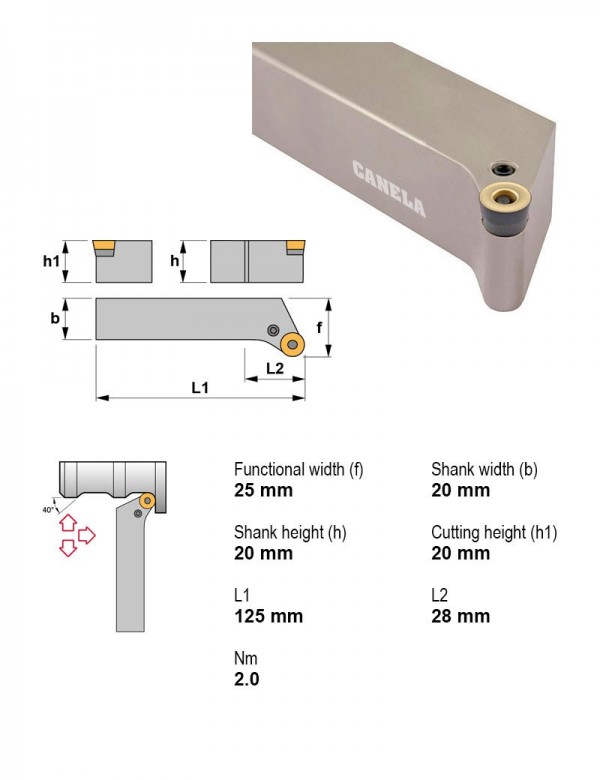

Державка токарная, 20X20, 45°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм, Задний угол Положительный
Canela · Державки токарные — рычажный зажим, пластина R (круглая) · арт. PRSCL2020K12

Державка токарная, 20X20, 45°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм, Задний угол Положительный

Применениепрофилирование, точение
Главный угол в плане45°
Крепление пластиныРычажный зажим
ПрисоединениеКвадратный хвостовик
Внутренняя подача СОЖНет
Направление резанияЛевое
Под пластину, I.C.12.7 мм
Задний уголПоложительный
Сечение державки20X20
Форма пластиныR — круглая

Другие типоразмеры серии

Державки токарные — рычажный зажим, пластина R (круглая) — 61 позиция серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.

АртикулПрисоединениеВнутренняя подача СОЖНаправление резанияЗадний уголСечение державкиПод пластину, I.C., ммВ список
PRDCN4040S20Квадратный хвостовикНетНейтральноеПоложительный40X40—
PRDCN4040S25Квадратный хвостовикНетНейтральноеПоложительный40X4025.4
PRDCN4040U25Квадратный хвостовикНетНейтральноеПоложительный40X4025.4
PRDCN5050U25Квадратный хвостовикНетНейтральноеПоложительный50X5025.4
PRDCN5050V32Квадратный хвостовикНетНейтральноеПоложительный50X50—
PRSCL2020K10Квадратный хвостовикНетЛевоеПоложительный20X2010
PRSCL2020K12Квадратный хвостовикНетЛевоеПоложительный20X2012.7Текущая
PRSCL2525M10Квадратный хвостовикНетЛевоеПоложительный25X2510
PRSCL2525M12Квадратный хвостовикНетЛевоеПоложительный25X2512.7
PRSCL2525M16Квадратный хвостовикНетЛевоеПоложительный25X2516
PRSCL3225P10Квадратный хвостовикНетЛевоеПоложительный32X2510
PRSCL3225P12Квадратный хвостовикНетЛевоеПоложительный32X2512.7
Показать ещё · всего в серии 61

Совместимость

Связанные позиции по данным производителя — 10 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к PRSCL2020K12.

Пластины токарные по ISO 18325

  • CNMG160608RC-TN30Пластина токарная, ромбическая 80°, IC 15,88 мм, сплав TN30, Радиус при вершине 0,8
  • RCGT0803M0-APKM15Пластина токарная, круглая, IC 8,0 мм, сплав KM15, Вид обработки Чистовая, получистовая
  • RCMT0803M0TN15Пластина токарная, круглая, IC 8,0 мм, сплав TN15
  • RCMT1204M0TL20Пластина токарная, круглая, IC 12,0 мм, сплав TL20
  • RCMT1204M0TN15Пластина токарная, круглая, IC 12,0 мм, сплав TN15

Фрезы концевые монолитные2

  • 6023812Фреза монолитная Ø12 мм, 2 зуб., хвостовик Ø12 мм, Угол спирали 35-38°, Длина режущей части 50 мм, Длина 100 мм, Тип монолита Высокопроизводительный
  • 6054110Фреза монолитная Ø10 мм, 5 зуб., хвостовик Ø10 мм, Длина 81 мм

Адаптеры с хвостовиком по ISO 26623-1 (CAPTO)1

  • 18.453.050.25Патрон цанговый DIN 6499 PSC 50 ER25, L 60 мм

Запчасти к инструменту1

  • 8112Рычаг прижимной 8112

Оправки расточные1

  • PSC50-SCLCL35100-09Оправка расточная Ø50 мм, 95°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный
