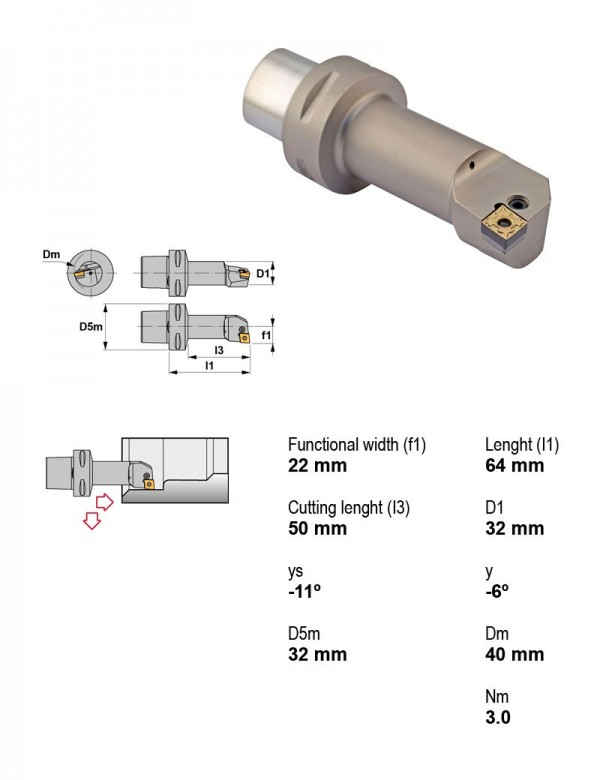

Canela · Оправки расточные — рычажный зажим, пластина C (ромбическая 80°) · арт. PSC32-PCLNL22064-12
Оправка расточная Ø32 мм, 95°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
| Применение | внутреннее торцевание, внутреннее точение |
|---|---|
| Главный угол в плане | 95° |
| Крепление пластины | Рычажный зажим |
| Присоединение | PSC |
| Внутренняя подача СОЖ | Есть |
| Направление резания | Левое |
| Диаметр хвостовика | 32 мм |
| Под пластину, I.C. | 12.7 мм |
| Задний угол | Отрицательный |
| Форма пластины | C — ромбическая 80° |
Другие типоразмеры серии
Оправки расточные — рычажный зажим, пластина C (ромбическая 80°) — 119 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Применение | Главный угол в плане | Присоединение | Внутренняя подача СОЖ | Направление резания | Диаметр хвостовика, мм | Под пластину, I.C., мм | В список |
|---|---|---|---|---|---|---|---|---|
| PCLNL25CA-16 | внутреннее торцевание, внутреннее точение | 95° | Картридж | Нет | Левое | — | — | |
| PCLNR16CA-12 | внутреннее торцевание, внутреннее точение | 95° | Картридж | Нет | Правое | — | — | |
| PCLNR20CA-12 | внутреннее торцевание, внутреннее точение | 95° | Картридж | Нет | Правое | — | — | |
| PCLNR25CA-16 | внутреннее торцевание, внутреннее точение | 95° | Картридж | Нет | Правое | — | — | |
| PSC32-DSDNN00048-12 | внутреннее торцевание, внутреннее точение | 95° | PSC | Есть | Левое | 32 | 12.7 | |
| PSC32-PCLNL17090-12 | внутреннее торцевание, внутреннее точение | 95° | PSC | Есть | Левое | 32 | 12.7 | |
| PSC32-PCLNL22064-12 | внутреннее торцевание, внутреннее точение | 95° | PSC | Есть | Левое | 32 | 12.7 | Текущая |
| PSC32-PCLNL22096-12 | внутреннее торцевание, внутреннее точение | 95° | PSC | Есть | Левое | 32 | 12.7 | |
| PSC32-PCLNR17090-12 | внутреннее торцевание, внутреннее точение | 95° | PSC | Есть | Правое | 32 | 12.7 | |
| PSC32-PCLNR22064-12 | внутреннее торцевание, внутреннее точение | 95° | PSC | Есть | Правое | 32 | 12.7 | |
| PSC32-PCLNR22096-12 | внутреннее торцевание, внутреннее точение | 95° | PSC | Есть | Правое | 32 | 12.7 | |
| PSC40-PCLNL13080-09 | внутреннее торцевание, внутреннее точение | 95° | PSC | Есть | Левое | 40 | 9.52 |
Совместимость
Связанные позиции по данным производителя — 56 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PSC32-PCLNL22064-12.
Пластины токарные по ISO 183226
- CNGA120408CBNПластина токарная, ромбическая 80°, IC 12,7 мм, сплав CBN
- CNGP120404TS15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TS15, Радиус при вершине 0,4
- CNGP120408TS15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TS15, Радиус при вершине 0,8
- CNMA120408TK15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TK15, Радиус при вершине 0,4
- CNMA120412TK15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TK15, Радиус при вершине 0,8
- CNMG120404CC-NC25Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав NC25, Радиус при вершине 0,4
- CNMG120404FC-TN30Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN30, Радиус при вершине 0,4, Вид обработки Чистовая
- CNMG120404FMC-TN15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN15, Радиус при вершине 0,4, Вид обработки Чистовая, получистовая
- CNMG120404MC-TN35Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN35, Радиус при вершине 0,4
- CNMG120404TC-TS20Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TS20, Радиус при вершине 0,4
- CNMG120408CC-NC25Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав NC25, Радиус при вершине 0,8
- CNMG120408KC-TK15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TK15, Радиус при вершине 0,8
- CNMG120408MC-TN15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN15, Радиус при вершине 0,8, Вид обработки Чистовая, получистовая
- CNMG120408MC-TN30Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN30, Радиус при вершине 0,8, Вид обработки Чистовая, получистовая
- CNMG120408MC-TN35Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN35, Радиус при вершине 0,8
- CNMG120408MFC-TN15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN15, Радиус при вершине 0,8, Вид обработки Получистовая
- CNMG120408MFC-TN30Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN30, Радиус при вершине 0,8, Вид обработки Получистовая
- CNMG120408MHC-TN15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN15, Радиус при вершине 0,8, Вид обработки Получистовая, черновая
- CNMG120408MHC-TN30Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN30, Радиус при вершине 0,8, Вид обработки Получистовая, черновая
- CNMG120408RC-TN15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN15, Радиус при вершине 0,8, Вид обработки Получистовая, черновая
- CNMG120408RC-TN30Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN30, Радиус при вершине 0,8, Вид обработки Получистовая, черновая
- CNMG120408TC-TS20Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TS20, Радиус при вершине 0,8
- CNMG120412KC-TK15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TK15, Радиус при вершине 1,2
- CNMG120412MHC-TN20Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN20
- CNMG120412RC-TN15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN15, Радиус при вершине 1,2, Вид обработки Получистовая, черновая
- CNMG120412RC-TN30Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN30, Радиус при вершине 1,2, Вид обработки Получистовая, черновая
Винты для пластин1
- 1648Винт рычажного зажима M8×1 1648
Державки резьбовые токарные1
- PSC40-NEL27050-03Державка резьбовая Ø40 мм, Применение канавки, резьбонарезание, Внутренняя подача СОЖ Есть
Запчасти к инструменту1
- 8312Рычаг прижимной 8312
Оправки расточные1
- PSC63-DCLNL17100-12Оправка расточная Ø63 мм, 95°, левое, Крепление пластины Прижим за лунку, Под пластину, I.C. 12,7 мм
Подходит к позициям
У этих позиций PSC32-PCLNL22064-12 указан производителем как подходящий.
Корпуса сборных фрез19
- 013000025Фреза сборная Ø25 мм, 2 зуб., хвостовик Ø25 мм, Внутренняя подача СОЖ Нет, Длина 110 мм, Задний угол Положительный
- 013000032Фреза сборная Ø32 мм, 2 зуб., хвостовик Ø32 мм, Применение Фрезы уступа и торцевые, Внутренняя подача СОЖ Нет, Длина 125 мм
- 013030025Фреза сборная Ø25 мм, 2 зуб., хвостовик MK3
- 013030032Фреза сборная Ø32 мм, 2 зуб., хвостовик MK3
- 013030040Фреза сборная Ø40 мм, 3 зуб., хвостовик MK3
- 013090040Фреза сборная Ø40 мм, 3 зуб., хвостовик Ø16 мм, Применение Фрезы уступа и торцевые, Внутренняя подача СОЖ Нет
- 013090050-Z3Фреза сборная Ø50 мм, 3 зуб., хвостовик Ø22 мм, Применение Фрезы уступа и торцевые
- 013090063Фреза сборная Ø63 мм, 4 зуб., хвостовик Ø27 мм, Применение Фрезы уступа и торцевые
- 013090080Фреза сборная Ø80 мм, 5 зуб., хвостовик Ø32 мм, Применение Фрезы уступа и торцевые
- 013090100Фреза сборная Ø100 мм, 6 зуб., хвостовик Ø40 мм, Применение Фрезы уступа и торцевые
- 013090125Фреза сборная Ø125 мм, 6 зуб., хвостовик Ø40 мм, Применение Фрезы уступа и торцевые
- 013090160Фреза сборная Ø160 мм, 7 зуб., хвостовик Ø40 мм, Применение Фрезы уступа и торцевые
- 013090200Фреза сборная Ø200 мм, 8 зуб., хвостовик Ø60 мм, Применение Фрезы уступа и торцевые
- 063000005Фреза сборная Ø26 мм, 1 зуб., хвостовик Ø20 мм, Длина 110 мм
- 063000020Фреза сборная Ø40 мм, 3 зуб., хвостовик Ø25 мм, Длина 125 мм
- 063007005Фреза сборная Ø26 мм, 1 зуб., хвостовик Ø25 мм
- 063007020Фреза сборная Ø40 мм, 3 зуб., хвостовик Ø25 мм, Длина 110 мм
- 063030005Фреза сборная Ø26 мм, 1 зуб., хвостовик Ø20 мм, Длина 125 мм
- 063030020Фреза сборная Ø40 мм, 3 зуб., хвостовик Ø20 мм
Головки расточные регулируемые5
- 63.60.125160Головка расточная черновая DIN 238, Ø125-160 мм
- 63.60.160220Головка расточная черновая DIN 238, Ø160-220 мм
- 64.50.100125Головка расточная чистовая DIN 238, Ø100-125 мм, Диаметр хвостовика 50 мм, Длина 100 мм
- 64.60.125160Головка расточная чистовая DIN 238, Ø125-160 мм, Диаметр хвостовика 60 мм, Длина 100 мм
- 64.60.160220Головка расточная чистовая DIN 238, Ø160-220 мм, Диаметр хвостовика 60 мм, Длина 100 мм
Документы по позиции
Для этой позиции документы пока не привязаны.
