Canela · Оправки расточные — рычажный зажим, пластина C (ромбическая 80°) · арт. PSC32-PCLNL22096-12

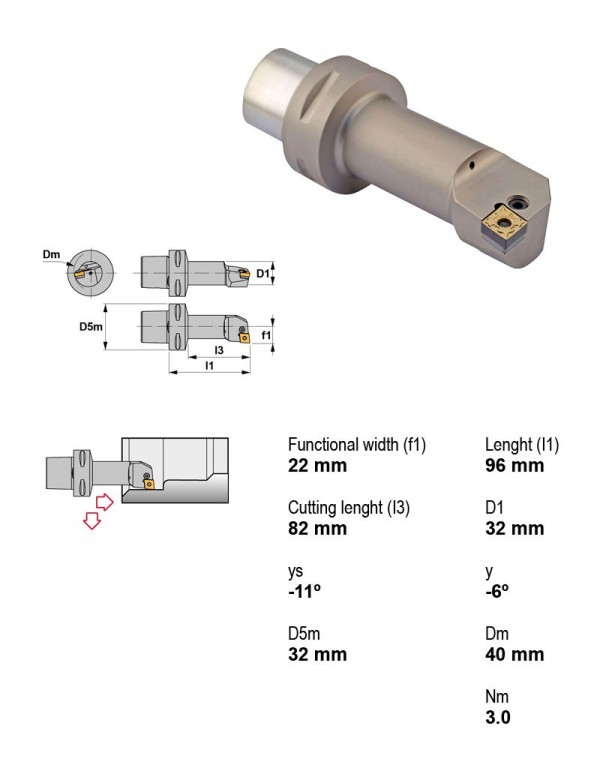

Оправка расточная Ø32 мм, 95°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
| Применение | внутреннее торцевание, внутреннее точение |
|---|---|
| Главный угол в плане | 95° |
| Крепление пластины | Рычажный зажим |
| Присоединение | PSC |
| Внутренняя подача СОЖ | Есть |
| Направление резания | Левое |
| Диаметр хвостовика | 32 мм |
| Под пластину, I.C. | 12.7 мм |
| Задний угол | Отрицательный |
| Форма пластины | C — ромбическая 80° |
Другие типоразмеры серии
Оправки расточные — рычажный зажим, пластина C (ромбическая 80°) — 119 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Применение | Главный угол в плане | Присоединение | Внутренняя подача СОЖ | Направление резания | Диаметр хвостовика, мм | Под пластину, I.C., мм | В список |
|---|---|---|---|---|---|---|---|---|
| PCLNR16CA-12 | внутреннее торцевание, внутреннее точение | 95° | Картридж | Нет | Правое | — | — | |
| PCLNR20CA-12 | внутреннее торцевание, внутреннее точение | 95° | Картридж | Нет | Правое | — | — | |
| PCLNR25CA-16 | внутреннее торцевание, внутреннее точение | 95° | Картридж | Нет | Правое | — | — | |
| PSC32-DSDNN00048-12 | внутреннее торцевание, внутреннее точение | 95° | PSC | Есть | Левое | 32 | 12.7 | |
| PSC32-PCLNL17090-12 | внутреннее торцевание, внутреннее точение | 95° | PSC | Есть | Левое | 32 | 12.7 | |
| PSC32-PCLNL22064-12 | внутреннее торцевание, внутреннее точение | 95° | PSC | Есть | Левое | 32 | 12.7 | |
| PSC32-PCLNL22096-12 | внутреннее торцевание, внутреннее точение | 95° | PSC | Есть | Левое | 32 | 12.7 | Текущая |
| PSC32-PCLNR17090-12 | внутреннее торцевание, внутреннее точение | 95° | PSC | Есть | Правое | 32 | 12.7 | |
| PSC32-PCLNR22064-12 | внутреннее торцевание, внутреннее точение | 95° | PSC | Есть | Правое | 32 | 12.7 | |
| PSC32-PCLNR22096-12 | внутреннее торцевание, внутреннее точение | 95° | PSC | Есть | Правое | 32 | 12.7 | |
| PSC40-PCLNL13080-09 | внутреннее торцевание, внутреннее точение | 95° | PSC | Есть | Левое | 40 | 9.52 | |
| PSC40-PCLNL17090-12 | внутреннее торцевание, внутреннее точение | 95° | PSC | Есть | Левое | 40 | 12.7 |
Совместимость
Связанные позиции по данным производителя — 110 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PSC32-PCLNL22096-12.
Пластины токарные по ISO 183226
- CNGA120408CBNПластина токарная, ромбическая 80°, IC 12,7 мм, сплав CBN
- CNGP120404TS15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TS15, Радиус при вершине 0,4
- CNGP120408TS15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TS15, Радиус при вершине 0,8
- CNMA120408TK15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TK15, Радиус при вершине 0,4
- CNMA120412TK15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TK15, Радиус при вершине 0,8
- CNMG120404CC-NC25Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав NC25, Радиус при вершине 0,4
- CNMG120404FC-TN30Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN30, Радиус при вершине 0,4, Вид обработки Чистовая
- CNMG120404FMC-TN15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN15, Радиус при вершине 0,4, Вид обработки Чистовая, получистовая
- CNMG120404MC-TN35Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN35, Радиус при вершине 0,4
- CNMG120404TC-TS20Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TS20, Радиус при вершине 0,4
- CNMG120408CC-NC25Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав NC25, Радиус при вершине 0,8
- CNMG120408KC-TK15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TK15, Радиус при вершине 0,8
- CNMG120408MC-TN15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN15, Радиус при вершине 0,8, Вид обработки Чистовая, получистовая
- CNMG120408MC-TN30Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN30, Радиус при вершине 0,8, Вид обработки Чистовая, получистовая
- CNMG120408MC-TN35Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN35, Радиус при вершине 0,8
- CNMG120408MFC-TN15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN15, Радиус при вершине 0,8, Вид обработки Получистовая
- CNMG120408MFC-TN30Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN30, Радиус при вершине 0,8, Вид обработки Получистовая
- CNMG120408MHC-TN15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN15, Радиус при вершине 0,8, Вид обработки Получистовая, черновая
- CNMG120408MHC-TN30Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN30, Радиус при вершине 0,8, Вид обработки Получистовая, черновая
- CNMG120408RC-TN15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN15, Радиус при вершине 0,8, Вид обработки Получистовая, черновая
- CNMG120408RC-TN30Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN30, Радиус при вершине 0,8, Вид обработки Получистовая, черновая
- CNMG120408TC-TS20Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TS20, Радиус при вершине 0,8
- CNMG120412KC-TK15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TK15, Радиус при вершине 1,2
- CNMG120412MHC-TN20Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN20
- CNMG120412RC-TN15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN15, Радиус при вершине 1,2, Вид обработки Получистовая, черновая
- CNMG120412RC-TN30Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN30, Радиус при вершине 1,2, Вид обработки Получистовая, черновая
Винты для пластин1
- 1648Винт рычажного зажима M8×1 1648
Державки резьбовые токарные1
- PSC40-NEL27050-03Державка резьбовая Ø40 мм, Применение канавки, резьбонарезание, Внутренняя подача СОЖ Есть
Запчасти к инструменту1
- 8312Рычаг прижимной 8312
Оправки расточные1
- PSC63-DCLNL17100-12Оправка расточная Ø63 мм, 95°, левое, Крепление пластины Прижим за лунку, Под пластину, I.C. 12,7 мм
Подходит к позициям
У этих позиций PSC32-PCLNL22096-12 указан производителем как подходящий.
Державки токарные по ISO 560860
- CSBPL2020K12Державка токарная, 20X20, 75°, левое, Крепление пластины Прижим сверху, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- CSBPL2525M12Державка токарная, 25X25, 75°, левое, Крепление пластины Прижим сверху, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- CSBPL3225P12Державка токарная, 32X25, 75°, левое, Применение Точение, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- CSBPR2020K12Державка токарная, 20X20, 75°, правое, Крепление пластины Прижим сверху, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- CSBPR2525M12Державка токарная, 25X25, 75°, правое, Крепление пластины Прижим сверху, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- CSBPR3225P12Державка токарная, 32X25, 75°, правое, Применение Точение, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- CSDPL2020K12Державка токарная, 20X20, 45°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- CSDPL2525M12Державка токарная, 25X25, 45°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- CSDPN2020K12Державка токарная, 20X20, 45°, Крепление пластины Прижим сверху, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- CSDPN2525M12Державка токарная, 25X25, 45°, Крепление пластины Прижим сверху, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- CSDPR2020K12Державка токарная, 20X20, 45°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- CSDPR2525M12Державка токарная, 25X25, 45°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- CSKPL2020K12Державка токарная, 20X20, 75°, левое, Крепление пластины Прижим сверху, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- CSKPL2525M12Державка токарная, 25X25, 75°, левое, Крепление пластины Прижим сверху, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- CSKPL3225P12Державка токарная, 32X25, 75°, левое, Применение внутреннее торцевание, точение, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- CSKPR2020K12Державка токарная, 20X20, 75°, правое, Крепление пластины Прижим сверху, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- CSKPR2525M12Державка токарная, 25X25, 75°, правое, Крепление пластины Прижим сверху, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- CSKPR3225P12Державка токарная, 32X25, 75°, правое, Применение внутреннее торцевание, точение, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- CSSPL2020K12Державка токарная, 20X20, 45°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- CSSPL2525M12Державка токарная, 25X25, 45°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- CSSPL3225P12Державка токарная, 32X25, 45°, левое, Крепление пластины Прижим сверху, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- CSSPR2020K12Державка токарная, 20X20, 45°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- CSSPR2525M12Державка токарная, 25X25, 45°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- CSSPR3225P12Державка токарная, 32X25, 45°, правое, Крепление пластины Прижим сверху, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- CSTPL2020K12Державка токарная, 20X20, 60°, левое, Крепление пластины Прижим сверху, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- CSTPL2525M12Державка токарная, 25X25, 60°, левое, Крепление пластины Прижим сверху, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- CSTPR2020K12Державка токарная, 20X20, 60°, правое, Крепление пластины Прижим сверху, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- CSTPR2525M12Державка токарная, 25X25, 60°, правое, Крепление пластины Прижим сверху, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- CTBPL2020K16Державка токарная, 20X20, 75°, левое, Крепление пластины Прижим сверху, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- CTBPL2525M16Державка токарная, 25X25, 75°, левое, Крепление пластины Прижим сверху, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- CTBPR2020K16Державка токарная, 20X20, 75°, правое, Крепление пластины Прижим сверху, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- CTBPR2525M16Державка токарная, 25X25, 75°, правое, Крепление пластины Прижим сверху, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- CTDPL2020K16Державка токарная, 20X20, 45°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- CTDPL2525M16Державка токарная, 25X25, 45°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- CTDPL3232P16Державка токарная, 32X32, 45°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- CTDPR2020K16Державка токарная, 20X20, 45°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- CTDPR2525M16Державка токарная, 25X25, 45°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- CTDPR3232P16Державка токарная, 32X32, 45°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- CTFPL2020K16Державка токарная, 20X20, 90°, левое, Крепление пластины Прижим сверху, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- CTFPL2525M16Державка токарная, 25X25, 90°, левое, Крепление пластины Прижим сверху, Под пластину, I.C. 9,52 мм, Задний угол Положительный
Показаны первые 40 из 60. Остальные — в разделе Державки токарные по ISO 5608.
Оправки расточные18
- S32U-CSKPL12Оправка расточная Ø32 мм, 75°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- S32U-CSKPR12Оправка расточная Ø32 мм, 75°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- S32U-CTFPL16Оправка расточная Ø32 мм, 90°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- S32U-CTFPR16Оправка расточная Ø32 мм, 90°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- S32U-CTUPL16Оправка расточная Ø32 мм, 93°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- S32U-CTUPR16Оправка расточная Ø32 мм, 93°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- S40V-CSKPL12Оправка расточная Ø40 мм, 75°, левое, Крепление пластины Прижим сверху, Внутренняя подача СОЖ Нет, Задний угол Положительный
- S40V-CSKPR12Оправка расточная Ø40 мм, 75°, правое, Крепление пластины Прижим сверху, Внутренняя подача СОЖ Нет, Задний угол Положительный
- S40V-CTFPL16Оправка расточная Ø40 мм, 90°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- S40V-CTFPR16Оправка расточная Ø40 мм, 90°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- S40V-CTUPL16Оправка расточная Ø40 мм, 93°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- S40V-CTUPR16Оправка расточная Ø40 мм, 93°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- S50W-CSKPL12Оправка расточная Ø50 мм, 75°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- S50W-CSKPR12Оправка расточная Ø50 мм, 75°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- S50W-CTFPL16Оправка расточная Ø50 мм, 90°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- S50W-CTFPR16Оправка расточная Ø50 мм, 90°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- S50W-CTUPL16Оправка расточная Ø50 мм, 93°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- S50W-CTUPR16Оправка расточная Ø50 мм, 93°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Положительный
Документы по позиции
Для этой позиции документы пока не привязаны.
