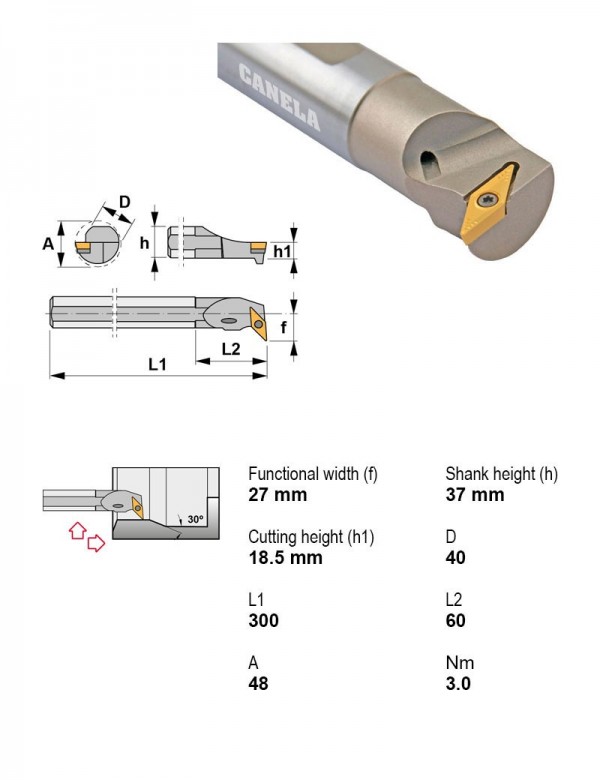

Canela · Оправки расточные — центральный винт, пластина V (ромбическая 35°) · арт. A40T-SVUCL16
Оправка расточная Ø40 мм, 93°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм
| Применение | внутреннее торцевание, внутреннее профилирование, внутреннее точение |
|---|---|
| Главный угол в плане | 93° |
| Крепление пластины | Центральный винт |
| Присоединение | Расточная оправка |
| Внутренняя подача СОЖ | Есть |
| Направление резания | Левое |
| Диаметр хвостовика | 40 мм |
| Под пластину, I.C. | 9.52 мм |
| Задний угол | Положительный |
| Форма пластины | V — ромбическая 35° |
Где найти у производителя
Магазин Canela · canelatools-store.com
- Откройте магазин Canela (canelatools-store.com) и введите артикул A40T-SVUCL16 в строку поиска. Тип изделия указан в коротком описании под названием.
Другие типоразмеры серии
Оправки расточные — центральный винт, пластина V (ромбическая 35°) — 118 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Применение | Главный угол в плане | Внутренняя подача СОЖ | Направление резания | Диаметр хвостовика, мм | Под пластину, I.C., мм | Диаметр корпуса, мм | Длина корпуса, мм | В список |
|---|---|---|---|---|---|---|---|---|---|
| A32S-SVUBL16 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 93° | Есть | Левое | 32 | 9.52 | — | — | |
| A32S-SVUBR16 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 93° | Есть | Правое | 32 | 9.52 | — | — | |
| A32S-SVUCL16 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 93° | Есть | Левое | 32 | 9.52 | — | — | |
| A32S-SVUCR16 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 93° | Есть | Правое | 32 | 9.52 | — | — | |
| A40T-SVQCL16 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 107°30' | Есть | Левое | 40 | 9.52 | — | — | |
| A40T-SVQCR16 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 107°30' | Есть | Правое | 40 | 9.52 | — | — | |
| A40T-SVUCL16 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 93° | Есть | Левое | 40 | 9.52 | — | — | Текущая |
| A40T-SVUCR16 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 93° | Есть | Правое | 40 | 9.52 | — | — | |
| PSC32-SVQBL18090-16 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 107°30' | Есть | Левое | 32 | 9.52 | 18 | 90 | |
| PSC32-SVQBL22064-16 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 107°30' | Есть | Левое | 32 | 9.52 | 22 | 64 | |
| PSC32-SVQBL22096-16 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 107°30' | Есть | Левое | 32 | 9.52 | 22 | 96 | |
| PSC32-SVQBR18090-16 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 107°30' | Есть | Правое | 32 | 9.52 | 18 | 90 |
Совместимость
Связанные позиции по данным производителя — 7 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к A40T-SVUCL16.
Пластины токарные по ISO 18323
- VCGT160404-ALKM15Пластина токарная, ромбическая 35°, IC 9,52 мм, сплав KM15, Радиус при вершине 0,4, Вид обработки Чистовая, получистовая, черновая
- VCGT160404-APKM15Пластина токарная, ромбическая 35°, IC 9,52 мм, сплав KM15, Радиус при вершине 0,4, Вид обработки Чистовая, получистовая
- VCGT160412-APKM15Пластина токарная, ромбическая 35°, IC 9,52 мм, сплав KM15, Радиус при вершине 1,2, Вид обработки Чистовая, получистовая
Документы по позиции
Для этой позиции документы пока не привязаны.
