Canela · Оправки расточные — внутреннее торцевание, внутреннее профилирование, внутреннее точение · арт. A40T-SVQCR16

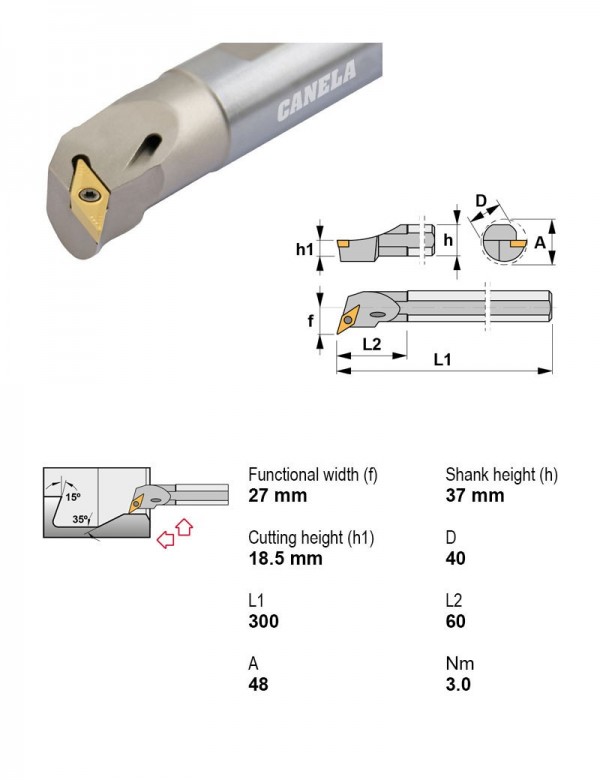

Оправка расточная Ø40 мм, 107°30', правое
| Применение | внутреннее торцевание, внутреннее профилирование, внутреннее точение |
|---|---|
| Главный угол в плане | 107°30' |
| Крепление пластины | Центральный винт |
| Присоединение | Расточная оправка |
| Внутренняя подача СОЖ | Есть |
| Направление резания | Правое |
| Диаметр хвостовика | 40 |
| Задний угол | Положительный |
| Форма пластины | V — ромбическая 35° |
Другие типоразмеры серии
Оправки расточные — внутреннее торцевание, внутреннее профилирование, внутреннее точение — 357 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Главный угол в плане | Крепление пластины | Присоединение | Внутренняя подача СОЖ | Направление резания | Диаметр хвостовика | Задний угол | Форма пластины | В список |
|---|---|---|---|---|---|---|---|---|---|
| A40T-PDUNR15 | 93° | Рычажный зажим | Расточная оправка | Есть | Правое | 40 | Отрицательный | D — ромбическая 55° | |
| A40T-SDQCL11 | 117°30' | Центральный винт | Расточная оправка | Есть | Левое | 40 | Положительный | D — ромбическая 55° | |
| A40T-SDQCR11 | 117°30' | Центральный винт | Расточная оправка | Есть | Правое | 40 | Положительный | D — ромбическая 55° | |
| A40T-SDUCL11 | 93° | Центральный винт | Расточная оправка | Есть | Левое | 40 | Положительный | D — ромбическая 55° | |
| A40T-SDUCR11 | 93° | Центральный винт | Расточная оправка | Есть | Правое | 40 | Положительный | D — ромбическая 55° | |
| A40T-SVQCL16 | 107°30' | Центральный винт | Расточная оправка | Есть | Левое | 40 | Положительный | V — ромбическая 35° | |
| A40T-SVQCR16 | 107°30' | Центральный винт | Расточная оправка | Есть | Правое | 40 | Положительный | V — ромбическая 35° | Текущая |
| A40T-SVUCL16 | 93° | Центральный винт | Расточная оправка | Есть | Левое | 40 | Положительный | V — ромбическая 35° | |
| A40T-SVUCR16 | 93° | Центральный винт | Расточная оправка | Есть | Правое | 40 | Положительный | V — ромбическая 35° | |
| A40X-MTUNL16-N | 93° | Клиновой или двойной зажим | Виброгасящее исполнение | Есть | Левое | 40 | Отрицательный | T — треугольная 60° | |
| A40X-MTUNR16-N | 93° | Клиновой или двойной зажим | Виброгасящее исполнение | Есть | Правое | 40 | Отрицательный | T — треугольная 60° | |
| A40X-PDUNL15-N | 93° | Рычажный зажим | Расточная оправка виброгасящая | Есть | Левое | 40 | Отрицательный | D — ромбическая 55° |
Совместимость
Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к A40T-SVQCR16.
Пластины фрезерные3
- VCGT160404-ALKM15Пластина фрезерная, ромбическая 35°, IC 9,52 мм, сплав KM15
- VCGT160404-APKM15Пластина фрезерная, ромбическая 35°, IC 9,52 мм, сплав KM15
- VCGT160412-APKM15Пластина фрезерная, ромбическая 35°, IC 9,52 мм, сплав KM15
Державки резьбовые токарные1
- PSC63-NER35175-04Державка резьбовая Ø63 мм
Державки токарные по ISO 56081
- PSC40-DCLNR27055-16Державка токарная Ø40 мм, 95°, правое
