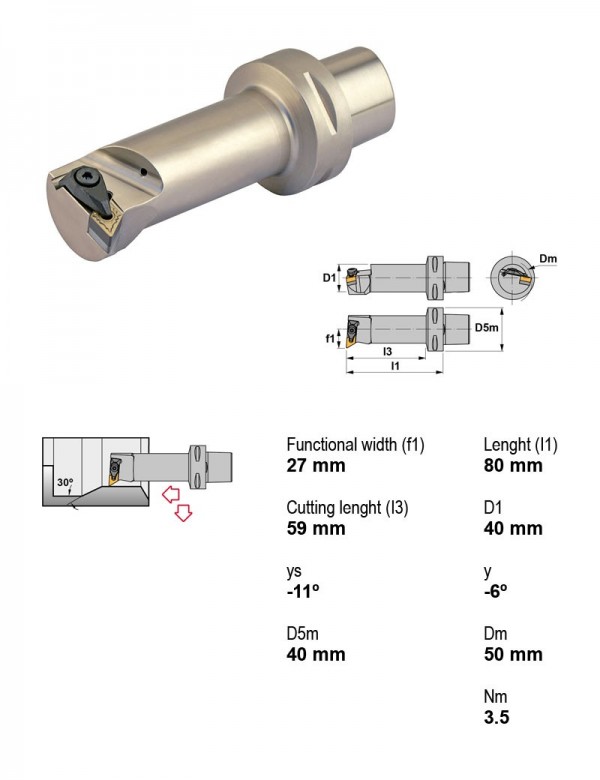

Оправка расточная Ø40 мм, 93°, правое
Canela · Оправки расточные — внутреннее торцевание, внутреннее точение · арт. PSC40-DDUNR27080-15

Оправка расточная Ø40 мм, 93°, правое

Применениевнутреннее торцевание, внутреннее точение
Главный угол в плане93°
Крепление пластиныПрижим за лунку
ПрисоединениеPSC
Внутренняя подача СОЖЕсть
Направление резанияПравое
Диаметр хвостовика40
Задний уголОтрицательный
Форма пластиныD — ромбическая 55°

Другие типоразмеры серии

Оправки расточные — внутреннее торцевание, внутреннее точение — 512 позиций серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.

АртикулГлавный угол в планеКрепление пластиныПрисоединениеВнутренняя подача СОЖНаправление резанияЗадний уголФорма пластиныДиаметр хвостовикаВ список
PSC40-DCLNL17090-1295°Прижим за лункуPSCЕстьЛевоеОтрицательныйC — ромбическая 80°40
PSC40-DCLNR13080-0995°Прижим за лункуPSCЕстьПравоеОтрицательныйC — ромбическая 80°40
PSC40-DCLNR17090-1295°Прижим за лункуPSCЕстьПравоеОтрицательныйC — ромбическая 80°40
PSC40-DDUNL17090-1193°Прижим за лункуPSCЕстьЛевоеОтрицательныйD — ромбическая 55°40
PSC40-DDUNL27080-1593°Прижим за лункуPSCЕстьЛевоеОтрицательныйD — ромбическая 55°40
PSC40-DDUNR17090-1193°Прижим за лункуPSCЕстьПравоеОтрицательныйD — ромбическая 55°40
PSC40-DDUNR27080-1593°Прижим за лункуPSCЕстьПравоеОтрицательныйD — ромбическая 55°40Текущая
PSC40-DTFNL27050-2295°Прижим за лункуPSCЕстьЛевоеОтрицательныйC — ромбическая 80°40
PSC40-DTFNR27050-2295°Прижим за лункуPSCЕстьЛевоеОтрицательныйC — ромбическая 80°40
PSC40-MSSNL27045-1595°Прижим за лункуPSCЕстьЛевоеОтрицательныйC — ромбическая 80°40
PSC40-MSSNR27045-1595°Прижим за лункуPSCЕстьЛевоеОтрицательныйC — ромбическая 80°40
PSC40-MWLNL13075-0695°Клиновой или двойной зажимPSCЕстьЛевоеОтрицательныйW — тригональная 80°40
Показать ещё · всего в серии 512

Совместимость

Связанные позиции по данным производителя — 20 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к PSC40-DDUNR27080-15.

Пластины токарные по ISO 183217

  • DNMA150608TK15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TK15
  • DNMG150604FC-TN15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN15
  • DNMG150604FC-TN30Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN30
  • DNMG150604FMC-TN15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN15
  • DNMG150608KC-TK15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TK15
  • DNMG150608MC-TN15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN15
  • DNMG150608MC-TN30Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN30
  • DNMG150608MC-TN35Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN35
  • DNMG150608MFC-TN15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN15
  • DNMG150608MFC-TN30Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN30
  • DNMG150608MHC-TN20Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN20
  • DNMG150608MHC-TN30Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN30
  • DNMG150608TC-TS20Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TS20
  • DNMG150612KC-TK15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TK15
  • DNMG150612MHC-TN30Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN30
  • DNMX150604R-22TN15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN15
  • DNMX150608R-22TN15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN15

Оправки расточные1

Оснастка модульная PSC1

  • 23.218.50.50/040Удлинитель-переходник PSC JIS B 6339-BT / 50 Ø50

Фрезы дисковые пазовые и отрезные1

  • 39429510014Фреза сборная Ø100 мм, 4+4 зуб., хвостовик Ø32 мм

Документы по позиции

Для этой позиции технический лист пока не привязан.
