Canela · Оправки расточные — прижим за лунку, пластина D (ромбическая 55°) · арт. PSC50-DDUNR17090-11

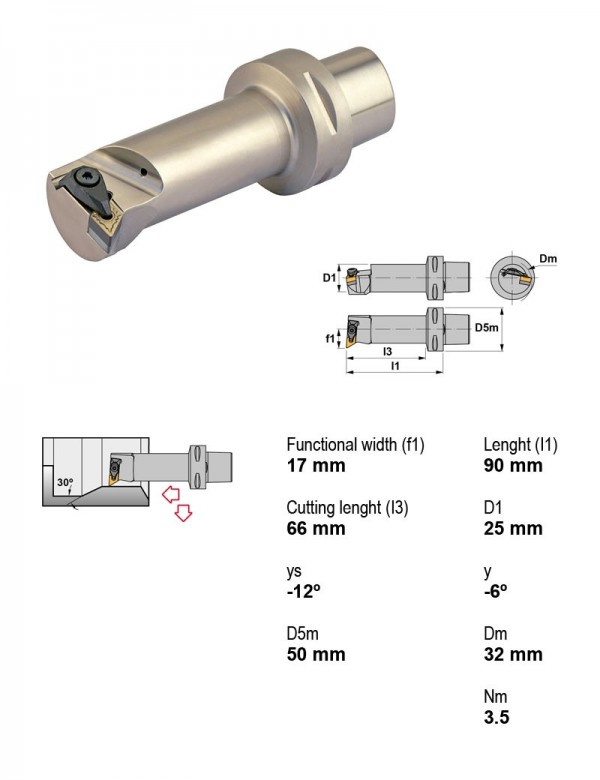

Оправка расточная Ø50 мм, 93°, правое, Диаметр корпуса 17 мм, Длина корпуса 90 мм, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм
| Применение | внутреннее торцевание, внутреннее точение |
|---|---|
| Главный угол в плане | 93° |
| Диаметр корпуса | 17 мм |
| Длина корпуса | 90 мм |
| Крепление пластины | Прижим за лунку |
| Присоединение | PSC |
| Внутренняя подача СОЖ | Есть |
| Направление резания | Правое |
| Диаметр хвостовика | 50 мм |
| Под пластину, I.C. | 9.52 мм |
| Задний угол | Отрицательный |
| Форма пластины | D — ромбическая 55° |
Другие типоразмеры серии
Оправки расточные — прижим за лунку, пластина D (ромбическая 55°) — 14 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Применение | Внутренняя подача СОЖ | Направление резания | Диаметр хвостовика, мм | Под пластину, I.C., мм | Диаметр корпуса, мм | Длина корпуса, мм | В список |
|---|---|---|---|---|---|---|---|---|
| PSC40-DDUNL17090-11 | внутреннее торцевание, внутреннее точение | Есть | Левое | 40 | 9.52 | 17 | 90 | |
| PSC40-DDUNL27080-15 | внутреннее торцевание, внутреннее точение | Есть | Левое | 40 | 12.7 | 27 | 80 | |
| PSC40-DDUNR17090-11 | внутреннее торцевание, внутреннее точение | Есть | Правое | 40 | 9.52 | 17 | 90 | |
| PSC40-DDUNR27080-15 | внутреннее торцевание, внутреннее точение | Есть | Правое | 40 | 12.7 | 27 | 80 | |
| PSC50-DDUNL17090-11 | внутреннее торцевание, внутреннее точение | Есть | Левое | 50 | 9.52 | 17 | 90 | |
| PSC50-DDUNL27140-15 | внутреннее торцевание, внутреннее точение | Есть | Левое | 50 | 12.7 | 27 | 140 | |
| PSC50-DDUNR17090-11 | внутреннее торцевание, внутреннее точение | Есть | Правое | 50 | 9.52 | 17 | 90 | Текущая |
| PSC50-DDUNR27140-15 | внутреннее торцевание, внутреннее точение | Есть | Правое | 50 | 12.7 | 27 | 140 | |
| PSC63-DDUNL27140-15 | внутреннее торцевание, внутреннее точение | Есть | Левое | 63 | 12.7 | 27 | 140 | |
| PSC63-DDUNR27140-15 | внутреннее торцевание, внутреннее точение | Есть | Правое | 63 | 12.7 | 27 | 140 | |
| S32U-DDUNL15-N | внутреннее торцевание, внутреннее профилирование, внутреннее точение | Нет | Левое | 32 | 12.7 | — | — | |
| S32U-DDUNR15-N | внутреннее торцевание, внутреннее профилирование, внутреннее точение | Нет | Правое | 32 | 12.7 | — | — |
Совместимость
Связанные позиции по данным производителя — 10 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PSC50-DDUNR17090-11.
Пластины токарные по ISO 18324
- DNMG110404FC-TN15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN15, Радиус при вершине 0,4, Задний угол Отрицательный
- DNMG110404FC-TN35Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN35, Радиус при вершине 0,4, Задний угол Отрицательный
- DNMG110408FC-TN15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN15, Радиус при вершине 0,8, Задний угол Отрицательный
- DNMG110408MC-TN35Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN35, Радиус при вершине 0,8, Задний угол Отрицательный
Оправки расточные1
- PSC40-DDUNL27080-15Оправка расточная Ø40 мм, 93°, левое, Диаметр корпуса 27 мм, Длина корпуса 80 мм, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм
Оснастка модульная PSC1
- 23.218.50.50/040Удлинитель-переходник PSC JIS B 6339-BT / 50 Ø50, Длина 40 мм
Документы по позиции
Для этой позиции документы пока не привязаны.
