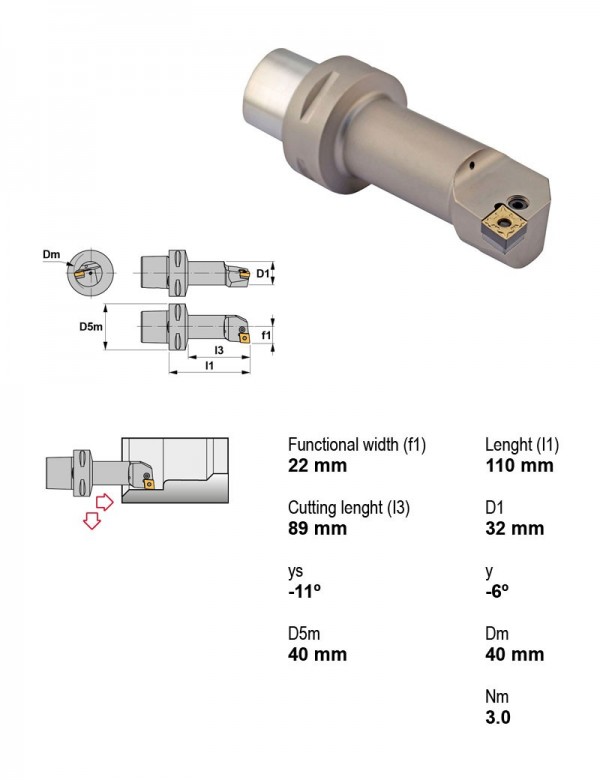

Canela · Оправки расточные — рычажный зажим, пластина C (ромбическая 80°) · арт. PSC40-PCLNL22110-12
Оправка расточная Ø40 мм, 95°, левое, Крепление пластины Рычажный зажим, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
| Применение | внутреннее торцевание, внутреннее точение |
|---|---|
| Главный угол в плане | 95° |
| Крепление пластины | Рычажный зажим |
| Присоединение | PSC |
| Внутренняя подача СОЖ | Есть |
| Направление резания | Левое |
| Диаметр хвостовика | 40 мм |
| Под пластину, I.C. | 12.7 мм |
| Задний угол | Отрицательный |
| Форма пластины | C — ромбическая 80° |
Другие типоразмеры серии
Оправки расточные — рычажный зажим, пластина C (ромбическая 80°) — 119 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Применение | Главный угол в плане | Присоединение | Внутренняя подача СОЖ | Направление резания | Диаметр хвостовика, мм | Под пластину, I.C., мм | В список |
|---|---|---|---|---|---|---|---|---|
| PSC32-PCLNL22096-12 | внутреннее торцевание, внутреннее точение | 95° | PSC | Есть | Левое | 32 | 12.7 | |
| PSC32-PCLNR17090-12 | внутреннее торцевание, внутреннее точение | 95° | PSC | Есть | Правое | 32 | 12.7 | |
| PSC32-PCLNR22064-12 | внутреннее торцевание, внутреннее точение | 95° | PSC | Есть | Правое | 32 | 12.7 | |
| PSC32-PCLNR22096-12 | внутреннее торцевание, внутреннее точение | 95° | PSC | Есть | Правое | 32 | 12.7 | |
| PSC40-PCLNL13080-09 | внутреннее торцевание, внутреннее точение | 95° | PSC | Есть | Левое | 40 | 9.52 | |
| PSC40-PCLNL17090-12 | внутреннее торцевание, внутреннее точение | 95° | PSC | Есть | Левое | 40 | 12.7 | |
| PSC40-PCLNL22110-12 | внутреннее торцевание, внутреннее точение | 95° | PSC | Есть | Левое | 40 | 12.7 | Текущая |
| PSC40-PCLNL27080-12 | внутреннее торцевание, внутреннее точение | 95° | PSC | Есть | Левое | 40 | 12.7 | |
| PSC40-PCLNL27120-12 | внутреннее торцевание, внутреннее точение | 95° | PSC | Есть | Левое | 40 | 12.7 | |
| PSC40-PCLNR13080-09 | внутреннее торцевание, внутреннее точение | 95° | PSC | Есть | Правое | 40 | 9.52 | |
| PSC40-PCLNR17090-12 | внутреннее торцевание, внутреннее точение | 95° | PSC | Есть | Правое | 40 | 12.7 | |
| PSC40-PCLNR22110-12 | внутреннее торцевание, внутреннее точение | 95° | PSC | Есть | Правое | 40 | 12.7 |
Совместимость
Связанные позиции по данным производителя — 83 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PSC40-PCLNL22110-12.
Пластины токарные по ISO 183226
- CNGA120408CBNПластина токарная, ромбическая 80°, IC 12,7 мм, сплав CBN
- CNGP120404TS15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TS15, Радиус при вершине 0,4
- CNGP120408TS15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TS15, Радиус при вершине 0,8
- CNMA120408TK15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TK15, Радиус при вершине 0,4
- CNMA120412TK15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TK15, Радиус при вершине 0,8
- CNMG120404CC-NC25Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав NC25, Радиус при вершине 0,4
- CNMG120404FC-TN30Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN30, Радиус при вершине 0,4, Вид обработки Чистовая
- CNMG120404FMC-TN15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN15, Радиус при вершине 0,4, Вид обработки Чистовая, получистовая
- CNMG120404MC-TN35Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN35, Радиус при вершине 0,4
- CNMG120404TC-TS20Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TS20, Радиус при вершине 0,4
- CNMG120408CC-NC25Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав NC25, Радиус при вершине 0,8
- CNMG120408KC-TK15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TK15, Радиус при вершине 0,8
- CNMG120408MC-TN15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN15, Радиус при вершине 0,8, Вид обработки Чистовая, получистовая
- CNMG120408MC-TN30Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN30, Радиус при вершине 0,8, Вид обработки Чистовая, получистовая
- CNMG120408MC-TN35Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN35, Радиус при вершине 0,8
- CNMG120408MFC-TN15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN15, Радиус при вершине 0,8, Вид обработки Получистовая
- CNMG120408MFC-TN30Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN30, Радиус при вершине 0,8, Вид обработки Получистовая
- CNMG120408MHC-TN15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN15, Радиус при вершине 0,8, Вид обработки Получистовая, черновая
- CNMG120408MHC-TN30Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN30, Радиус при вершине 0,8, Вид обработки Получистовая, черновая
- CNMG120408RC-TN15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN15, Радиус при вершине 0,8, Вид обработки Получистовая, черновая
- CNMG120408RC-TN30Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN30, Радиус при вершине 0,8, Вид обработки Получистовая, черновая
- CNMG120408TC-TS20Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TS20, Радиус при вершине 0,8
- CNMG120412KC-TK15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TK15, Радиус при вершине 1,2
- CNMG120412MHC-TN20Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN20
- CNMG120412RC-TN15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN15, Радиус при вершине 1,2, Вид обработки Получистовая, черновая
- CNMG120412RC-TN30Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN30, Радиус при вершине 1,2, Вид обработки Получистовая, черновая
Винты для пластин1
- 1648Винт рычажного зажима M8×1 1648
Державки резьбовые токарные1
- PSC40-NEL27050-03Державка резьбовая Ø40 мм, Применение канавки, резьбонарезание, Внутренняя подача СОЖ Есть
Запчасти к инструменту1
- 8312Рычаг прижимной 8312
Оправки расточные1
- PSC63-DCLNL17100-12Оправка расточная Ø63 мм, 95°, левое, Крепление пластины Прижим за лунку, Под пластину, I.C. 12,7 мм
Подходит к позициям
У этих позиций PSC40-PCLNL22110-12 указан производителем как подходящий.
Державки токарные по ISO 560836
- CSBPL3232P19Державка токарная, 32X32, 75°, левое, Применение Точение, Крепление пластины Прижим сверху, Задний угол Положительный
- CSBPL4040S19Державка токарная, 40X40, 75°, левое, Применение Точение, Под пластину, I.C. 19,05 мм, Задний угол Положительный
- CSBPL5050T19Державка токарная, 50X50, 75°, левое, Применение Точение, Под пластину, I.C. 19,05 мм, Задний угол Положительный
- CSBPR3232P19Державка токарная, 32X32, 75°, правое, Применение Точение, Крепление пластины Прижим сверху, Задний угол Положительный
- CSBPR4040S19Державка токарная, 40X40, 75°, правое, Применение Точение, Под пластину, I.C. 19,05 мм, Задний угол Положительный
- CSBPR5050T19Державка токарная, 50X50, 75°, правое, Применение Точение, Под пластину, I.C. 19,05 мм, Задний угол Положительный
- CSKPL3232P19Державка токарная, 32X32, 75°, левое, Применение внутреннее торцевание, точение, Крепление пластины Прижим сверху, Задний угол Положительный
- CSKPL4040S19Державка токарная, 40X40, 75°, левое, Применение внутреннее торцевание, точение, Под пластину, I.C. 19,05 мм, Задний угол Положительный
- CSKPL5050T19Державка токарная, 50X50, 75°, левое, Применение внутреннее торцевание, точение, Под пластину, I.C. 19,05 мм, Задний угол Положительный
- CSKPR3232P19Державка токарная, 32X32, 75°, правое, Применение внутреннее торцевание, точение, Крепление пластины Прижим сверху, Задний угол Положительный
- CSKPR4040S19Державка токарная, 40X40, 75°, правое, Применение внутреннее торцевание, точение, Под пластину, I.C. 19,05 мм, Задний угол Положительный
- CSKPR5050T19Державка токарная, 50X50, 75°, правое, Применение внутреннее торцевание, точение, Под пластину, I.C. 19,05 мм, Задний угол Положительный
- CSSPL3232P19Державка токарная, 32X32, 45°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 19,05 мм, Задний угол Положительный
- CSSPL4040S19Державка токарная, 40X40, 45°, левое, Крепление пластины Прижим сверху, Под пластину, I.C. 19,05 мм, Задний угол Положительный
- CSSPR3232P19Державка токарная, 32X32, 45°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 19,05 мм, Задний угол Положительный
- CSSPR4040S19Державка токарная, 40X40, 45°, правое, Крепление пластины Прижим сверху, Под пластину, I.C. 19,05 мм, Задний угол Положительный
- CTCPL3225P22Державка токарная, 32X25, 90°, левое, Крепление пластины Прижим сверху, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- CTCPL3232P22Державка токарная, 32X32, 90°, левое, Крепление пластины Прижим сверху, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- CTCPN2518R22Державка токарная, 25X18, 90°
- CTCPN4018R22Державка токарная, 40X18, 90°
- CTCPR3225P22Державка токарная, 32X25, 90°, правое, Крепление пластины Прижим сверху, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- CTCPR3232P22Державка токарная, 32X32, 90°, правое, Крепление пластины Прижим сверху, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- CTDPL3232P22Державка токарная, 32X32, 45°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- CTDPR3232P22Державка токарная, 32X32, 45°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- CTFPL3232P22Державка токарная, 32X32, 90°, левое, Крепление пластины Прижим сверху, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- CTFPL4040S22Державка токарная, 40X40, 90°, левое, Крепление пластины Прижим сверху, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- CTFPL5050T22Державка токарная, 50X50, 90°, левое, Крепление пластины Прижим сверху, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- CTFPR3232P22Державка токарная, 32X32, 90°, правое, Крепление пластины Прижим сверху, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- CTFPR4040S22Державка токарная, 40X40, 90°, правое, Крепление пластины Прижим сверху, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- CTFPR5050T22Державка токарная, 50X50, 90°, правое, Крепление пластины Прижим сверху, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- CTGPL3232P22Державка токарная, 32X32, 90°, левое, Крепление пластины Прижим сверху, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- CTGPL4040S22Державка токарная, 40X40, 90°, левое, Крепление пластины Прижим сверху, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- CTGPL5050T22Державка токарная, 50X50, 90°, левое, Крепление пластины Прижим сверху, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- CTGPR3232P22Державка токарная, 32X32, 90°, правое, Крепление пластины Прижим сверху, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- CTGPR4040S22Державка токарная, 40X40, 90°, правое, Крепление пластины Прижим сверху, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- CTGPR5050T22Державка токарная, 50X50, 90°, правое, Крепление пластины Прижим сверху, Под пластину, I.C. 12,7 мм, Задний угол Положительный
Оправки расточные10
- S40V-CTFPL22Оправка расточная Ø40 мм, 90°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- S40V-CTFPR22Оправка расточная Ø40 мм, 90°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- S40V-CTUPL22Оправка расточная Ø40 мм, 93°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- S40V-CTUPR22Оправка расточная Ø40 мм, 93°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- S50W-CSKPL19Оправка расточная Ø50 мм, 75°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 19,05 мм, Задний угол Положительный
- S50W-CSKPR19Оправка расточная Ø50 мм, 75°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 19,05 мм, Задний угол Положительный
- S50W-CTFPL22Оправка расточная Ø50 мм, 90°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- S50W-CTFPR22Оправка расточная Ø50 мм, 90°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- S50W-CTUPL22Оправка расточная Ø50 мм, 93°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм, Задний угол Положительный
- S50W-CTUPR22Оправка расточная Ø50 мм, 93°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм, Задний угол Положительный
Адаптеры с хвостовиком по ISO 26623-1 (CAPTO)2
- 18.160.080.60Оправка для насадных фрез PSC 80 Ø60
- 18.160.100.60Оправка для насадных фрез PSC 100 Ø60
Адаптеры с хвостовиком по DIN 20801
- 10.165.50.60Адаптер для сборных фрез DIN 2080 / K ISO 50 Ø60
Адаптеры с хвостовиком по DIN 698711
- 11.165.50.60Адаптер для сборных фрез DIN 69871-A / K ISO 50 Ø60
Адаптеры с хвостовиком по JIS B 6339 (BT MAS)1
- 20.165.50.60Адаптер для сборных фрез JIS B 6339-BT / 50 Ø60
Документы по позиции
Для этой позиции документы пока не привязаны.
