Canela · Державки токарные — профилирование · арт. PSC40-SDNCN00050-11

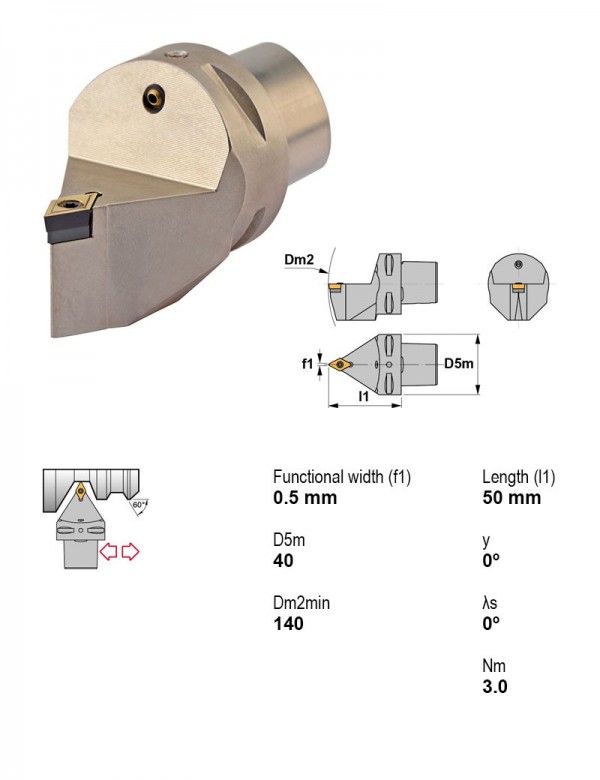

Державка токарная Ø40 мм, 63°
| Применение | Профилирование |
|---|---|
| Главный угол в плане | 63° |
| Крепление пластины | Центральный винт |
| Присоединение | PSC |
| Внутренняя подача СОЖ | Есть |
| Направление резания | Нейтральное |
| Диаметр хвостовика | 40 |
| Задний угол | Положительный |
| Форма пластины | D — ромбическая 55° |
Другие типоразмеры серии
Державки токарные — профилирование — 221 позиция серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Главный угол в плане | Крепление пластины | Присоединение | Внутренняя подача СОЖ | Направление резания | Задний угол | Форма пластины | Диаметр хвостовика | В список |
|---|---|---|---|---|---|---|---|---|---|
| PSC40-DDJNR27055-15 | 93° | Прижим за лунку | PSC | Есть | Правое | Отрицательный | D — ромбическая 55° | 40 | |
| PSC40-DDNNN00050-11 | 63° | Прижим за лунку | PSC | Есть | Нейтральное | Отрицательный | D — ромбическая 55° | 40 | |
| PSC40-DDNNN00055-15 | 63° | Прижим за лунку | PSC | Есть | Нейтральное | Отрицательный | D — ромбическая 55° | 40 | |
| PSC40-DRSNL27050-12 | 45° | Прижим за лунку | PSC | Есть | Левое | Отрицательный | R — круглая | 40 | |
| PSC40-DRSNR27050-12 | 45° | Прижим за лунку | PSC | Есть | Правое | Отрицательный | R — круглая | 40 | |
| PSC40-DVVNN00062-16 | 72°30' | Прижим за лунку | PSC | Есть | Нейтральное | Отрицательный | V — ромбическая 35° | 40 | |
| PSC40-SDNCN00050-11 | 63° | Центральный винт | PSC | Есть | Нейтральное | Положительный | D — ромбическая 55° | 40 | Текущая |
| PSC40-SRSCL27050-06 | 45° | Центральный винт | PSC | Есть | Левое | Положительный | R — круглая | 40 | |
| PSC40-SRSCL27050-08 | 45° | Центральный винт | PSC | Есть | Левое | Положительный | R — круглая | 40 | |
| PSC40-SRSCL27050-10 | 45° | Центральный винт | PSC | Есть | Левое | Положительный | R — круглая | 40 | |
| PSC40-SRSCL27050-12 | 45° | Центральный винт | PSC | Есть | Левое | Положительный | R — круглая | 40 | |
| PSC40-SRSCR27050-06 | 45° | Центральный винт | PSC | Есть | Правое | Положительный | R — круглая | 40 |
Совместимость
Связанные позиции по данным производителя — 18 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PSC40-SDNCN00050-11.
Пластины токарные по ISO 183216
- DCGT11T302-ALKM15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав KM15
- DCGT11T302-APKM15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав KM15
- DCGT11T304-ALKM15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав KM15
- DCGT11T304-APKM15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав KM15
- DCGT11T308-APKM15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав KM15
- DCMT11T304NC25Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав NC25
- DCMT11T304TN15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN15
- DCMT11T304TN30Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN30
- DCMT11T304TN35Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN35
- DCMT11T308NC25Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав NC25
- DCMT11T308TN15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN15
- DCMT11T308TN30Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN30
- DCMT11T308TN35Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN35
- DCMW11T304KM15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав KM15
- DCMW11T308CBNПластина токарная, ромбическая 55°, IC 9,52 мм, сплав CBN
- DCMW11T308KM15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав KM15
Державки резьбовые токарные1
- PSC63-NER35175-04Державка резьбовая Ø63 мм
Державки токарные по ISO 56081
- PSC40-DCLNR27055-16Державка токарная Ø40 мм, 95°, правое
Документы по позиции
Для этой позиции технический лист пока не привязан.
