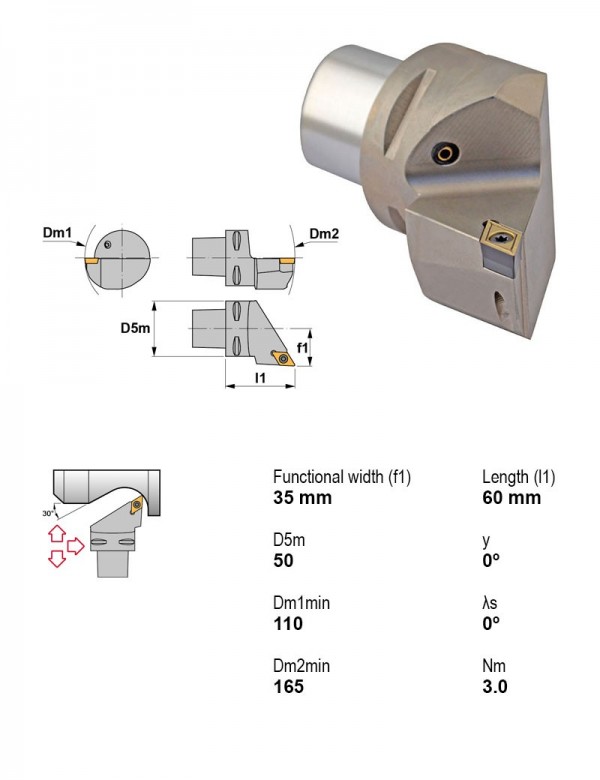

Canela · Державки токарные — центральный винт, пластина D (ромбическая 55°) · арт. PSC50-SDJCL35060-11
Державка токарная Ø50 мм, 93°, левое, Применение профилирование, точение, Под пластину, I.C. 9,52 мм, Задний угол Положительный
| Применение | профилирование, точение |
|---|---|
| Главный угол в плане | 93° |
| Крепление пластины | Центральный винт |
| Присоединение | PSC |
| Внутренняя подача СОЖ | Есть |
| Направление резания | Левое |
| Диаметр хвостовика | 50 мм |
| Под пластину, I.C. | 9.52 мм |
| Задний угол | Положительный |
| Форма пластины | D — ромбическая 55° |
Другие типоразмеры серии
Державки токарные — центральный винт, пластина D (ромбическая 55°) — 70 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Применение | Главный угол в плане | Присоединение | Внутренняя подача СОЖ | Направление резания | Под пластину, I.C., мм | Сечение державки | В список |
|---|---|---|---|---|---|---|---|---|
| PSC32-SDNCN00040-11 | Профилирование | 63° | PSC | Есть | Нейтральное | 9.52 | — | |
| PSC40-SDJCL27050-07 | профилирование, точение | 93° | PSC | Есть | Левое | 6.35 | — | |
| PSC40-SDJCL27050-11 | профилирование, точение | 93° | PSC | Есть | Левое | 9.52 | — | |
| PSC40-SDJCR27050-07 | профилирование, точение | 93° | PSC | Есть | Правое | 6.35 | — | |
| PSC40-SDJCR27050-11 | профилирование, точение | 93° | PSC | Есть | Правое | 9.52 | — | |
| PSC40-SDNCN00050-11 | Профилирование | 63° | PSC | Есть | Нейтральное | 9.52 | — | |
| PSC50-SDJCL35060-11 | профилирование, точение | 93° | PSC | Есть | Левое | 9.52 | — | Текущая |
| PSC50-SDJCR35060-11 | профилирование, точение | 93° | PSC | Есть | Правое | 9.52 | — | |
| PSC50-SDNCN00060-11 | Профилирование | 63° | PSC | Есть | Нейтральное | 9.52 | — | |
| PSC63-SDJCL45065-11 | профилирование, точение | 93° | PSC | Есть | Левое | 9.52 | — | |
| PSC63-SDJCR45065-11 | профилирование, точение | 93° | PSC | Есть | Правое | 9.52 | — | |
| SDACL0808M07 | профилирование, точение | 90° | Квадратный хвостовик | Нет | Левое | 6.35 | 8X8 |
Совместимость
Связанные позиции по данным производителя — 20 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PSC50-SDJCL35060-11.
Пластины токарные по ISO 183216
- DCGT11T302-ALKM15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав KM15, Радиус при вершине 0,2, Вид обработки Чистовая, получистовая, черновая
- DCGT11T302-APKM15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав KM15, Радиус при вершине 0,2, Вид обработки Чистовая, получистовая
- DCGT11T304-ALKM15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав KM15, Радиус при вершине 0,4, Вид обработки Чистовая, получистовая, черновая
- DCGT11T304-APKM15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав KM15, Радиус при вершине 0,4, Вид обработки Чистовая, получистовая
- DCGT11T308-APKM15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав KM15, Радиус при вершине 0,8, Вид обработки Чистовая, получистовая
- DCMT11T304NC25Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав NC25, Радиус при вершине 0,4
- DCMT11T304TN15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN15, Радиус при вершине 0,4, Задний угол Положительный
- DCMT11T304TN30Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN30, Радиус при вершине 0,4
- DCMT11T304TN35Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN35, Радиус при вершине 0,4, Задний угол Положительный
- DCMT11T308NC25Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав NC25, Радиус при вершине 0,8
- DCMT11T308TN15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN15, Радиус при вершине 0,8, Задний угол Положительный
- DCMT11T308TN30Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN30, Радиус при вершине 0,8
- DCMT11T308TN35Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN35, Радиус при вершине 0,8, Задний угол Положительный
- DCMW11T304KM15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав KM15, Радиус при вершине 0,4, Вид обработки Чистовая, получистовая
- DCMW11T308CBNПластина токарная, ромбическая 55°, IC 9,52 мм, сплав CBN
- DCMW11T308KM15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав KM15, Радиус при вершине 0,8, Вид обработки Чистовая, получистовая
Винты для пластин1
- 1335Винт Torx M3,5×0,6 1335
Державки резьбовые токарные1
- PSC63-NER35175-04Державка резьбовая Ø63 мм, Применение Канавки, Крепление пластины Прижим Top Notch
Державки токарные по ISO 56081
- PSC40-DCLNR27055-16Державка токарная Ø40 мм, 95°, правое, Крепление пластины Прижим за лунку, Под пластину, I.C. 15,88 мм, Задний угол Отрицательный
Запчасти к инструменту1
- 3714Пластина опорная ромбическая 55° 3714
Документы по позиции
Для этой позиции документы пока не привязаны.
