Canela · Оправки расточные — внутреннее торцевание, внутреннее профилирование, внутреннее точение · арт. PSC40-SDUCR18090-07X

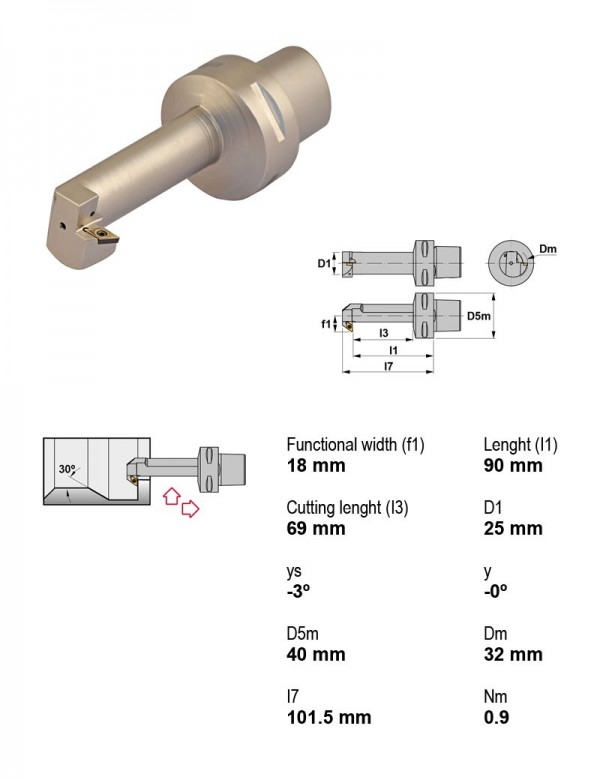

Оправка расточная Ø40 мм, 93°, правое
| Применение | внутреннее торцевание, внутреннее профилирование, внутреннее точение |
|---|---|
| Главный угол в плане | 93° |
| Крепление пластины | Центральный винт |
| Присоединение | PSC |
| Внутренняя подача СОЖ | Есть |
| Направление резания | Правое |
| Диаметр хвостовика | 40 |
| Задний угол | Положительный |
| Форма пластины | D — ромбическая 55° |
Другие типоразмеры серии
Оправки расточные — внутреннее торцевание, внутреннее профилирование, внутреннее точение — 357 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Главный угол в плане | Крепление пластины | Присоединение | Внутренняя подача СОЖ | Направление резания | Диаметр хвостовика | Задний угол | Форма пластины | В список |
|---|---|---|---|---|---|---|---|---|---|
| PSC40-SDUCL27080-11 | 93° | Центральный винт | PSC | Есть | Левое | 40 | Положительный | D — ромбическая 55° | |
| PSC40-SDUCR11070-07 | 93° | Центральный винт | PSC | Есть | Правое | 40 | Положительный | D — ромбическая 55° | |
| PSC40-SDUCR13070-07X | 93° | Центральный винт | PSC | Есть | Правое | 40 | Положительный | D — ромбическая 55° | |
| PSC40-SDUCR13080-11 | 93° | Центральный винт | PSC | Есть | Правое | 40 | Положительный | D — ромбическая 55° | |
| PSC40-SDUCR15080-07X | 93° | Центральный винт | PSC | Есть | Правое | 40 | Положительный | D — ромбическая 55° | |
| PSC40-SDUCR17090-11 | 93° | Центральный винт | PSC | Есть | Правое | 40 | Положительный | D — ромбическая 55° | |
| PSC40-SDUCR18090-07X | 93° | Центральный винт | PSC | Есть | Правое | 40 | Положительный | D — ромбическая 55° | Текущая |
| PSC40-SDUCR22110-11 | 93° | Центральный винт | PSC | Есть | Правое | 40 | Положительный | D — ромбическая 55° | |
| PSC40-SDUCR27080-11 | 93° | Центральный винт | PSC | Есть | Правое | 40 | Положительный | D — ромбическая 55° | |
| PSC40-SVQBL18090-16 | 107°30' | Центральный винт | PSC | Есть | Левое | 40 | Положительный | V — ромбическая 35° | |
| PSC40-SVQBL22110-16 | 107°30' | Центральный винт | PSC | Есть | Левое | 40 | Положительный | V — ромбическая 35° | |
| PSC40-SVQBL27080-16 | 107°30' | Центральный винт | PSC | Есть | Левое | 40 | Положительный | V — ромбическая 35° |
Совместимость
Связанные позиции по данным производителя — 8 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PSC40-SDUCR18090-07X.
Пластины токарные по ISO 18326
- DCGT070202-ALKM15Пластина токарная, ромбическая 55°, IC 6,35 мм, сплав KM15
- DCGT070204-ALKM15Пластина токарная, ромбическая 55°, IC 6,35 мм, сплав KM15
- DCGT070204-APKM15Пластина токарная, ромбическая 55°, IC 6,35 мм, сплав KM15
- DCMT070204TN15Пластина токарная, ромбическая 55°, IC 6,35 мм, сплав TN15
- DCMT070204TN30Пластина токарная, ромбическая 55°, IC 6,35 мм, сплав TN30
- DCMT070204TN35Пластина токарная, ромбическая 55°, IC 6,35 мм, сплав TN35
Державки токарные по ISO 56081
- PSC80-PSSNL55070-25Державка токарная Ø80 мм, 45°, левое
Свёрла спиральные монолитные1
- 732312.25Сверло монолитное Ø12,25 мм, 2 зуб., хвостовик Ø14 мм
Документы по позиции
Для этой позиции технический лист пока не привязан.
