Canela · Оправки расточные — внутреннее торцевание, внутреннее профилирование, внутреннее точение · арт. PSC40-SDUCR27080-11

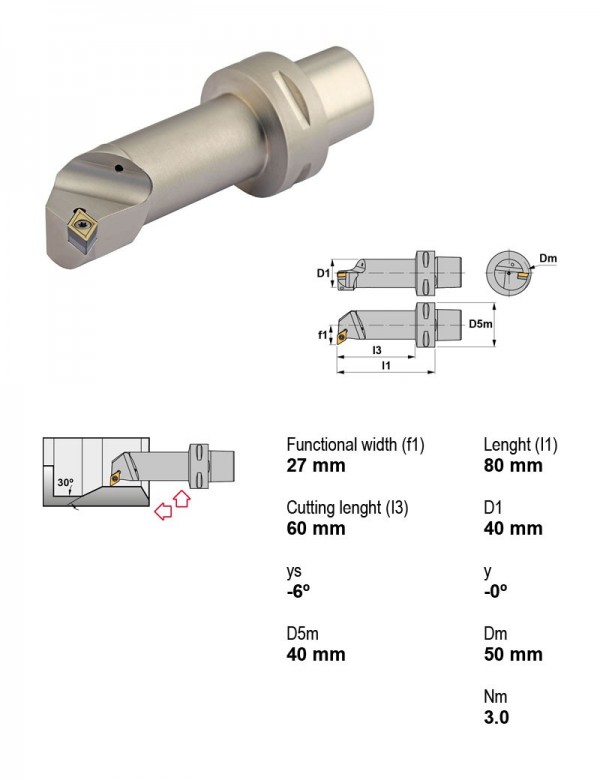

Оправка расточная Ø40 мм, 93°, правое
| Применение | внутреннее торцевание, внутреннее профилирование, внутреннее точение |
|---|---|
| Главный угол в плане | 93° |
| Крепление пластины | Центральный винт |
| Присоединение | PSC |
| Внутренняя подача СОЖ | Есть |
| Направление резания | Правое |
| Диаметр хвостовика | 40 |
| Задний угол | Положительный |
| Форма пластины | D — ромбическая 55° |
Другие типоразмеры серии
Оправки расточные — внутреннее торцевание, внутреннее профилирование, внутреннее точение — 357 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Главный угол в плане | Крепление пластины | Присоединение | Внутренняя подача СОЖ | Направление резания | Диаметр хвостовика | Задний угол | Форма пластины | В список |
|---|---|---|---|---|---|---|---|---|---|
| PSC40-SDUCR13070-07X | 93° | Центральный винт | PSC | Есть | Правое | 40 | Положительный | D — ромбическая 55° | |
| PSC40-SDUCR13080-11 | 93° | Центральный винт | PSC | Есть | Правое | 40 | Положительный | D — ромбическая 55° | |
| PSC40-SDUCR15080-07X | 93° | Центральный винт | PSC | Есть | Правое | 40 | Положительный | D — ромбическая 55° | |
| PSC40-SDUCR17090-11 | 93° | Центральный винт | PSC | Есть | Правое | 40 | Положительный | D — ромбическая 55° | |
| PSC40-SDUCR18090-07X | 93° | Центральный винт | PSC | Есть | Правое | 40 | Положительный | D — ромбическая 55° | |
| PSC40-SDUCR22110-11 | 93° | Центральный винт | PSC | Есть | Правое | 40 | Положительный | D — ромбическая 55° | |
| PSC40-SDUCR27080-11 | 93° | Центральный винт | PSC | Есть | Правое | 40 | Положительный | D — ромбическая 55° | Текущая |
| PSC40-SVQBL18090-16 | 107°30' | Центральный винт | PSC | Есть | Левое | 40 | Положительный | V — ромбическая 35° | |
| PSC40-SVQBL22110-16 | 107°30' | Центральный винт | PSC | Есть | Левое | 40 | Положительный | V — ромбическая 35° | |
| PSC40-SVQBL27080-16 | 107°30' | Центральный винт | PSC | Есть | Левое | 40 | Положительный | V — ромбическая 35° | |
| PSC40-SVQBL27120-16 | 107°30' | Центральный винт | PSC | Есть | Левое | 40 | Положительный | V — ромбическая 35° | |
| PSC40-SVQBR18090-16 | 107°30' | Центральный винт | PSC | Есть | Правое | 40 | Положительный | V — ромбическая 35° |
Совместимость
Связанные позиции по данным производителя — 18 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PSC40-SDUCR27080-11.
Пластины токарные по ISO 183216
- DCGT11T302-ALKM15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав KM15
- DCGT11T302-APKM15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав KM15
- DCGT11T304-ALKM15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав KM15
- DCGT11T304-APKM15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав KM15
- DCGT11T308-APKM15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав KM15
- DCMT11T304NC25Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав NC25
- DCMT11T304TN15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN15
- DCMT11T304TN30Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN30
- DCMT11T304TN35Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN35
- DCMT11T308NC25Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав NC25
- DCMT11T308TN15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN15
- DCMT11T308TN30Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN30
- DCMT11T308TN35Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN35
- DCMW11T304KM15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав KM15
- DCMW11T308CBNПластина токарная, ромбическая 55°, IC 9,52 мм, сплав CBN
- DCMW11T308KM15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав KM15
Державки резьбовые токарные1
- PSC63-NER35175-04Державка резьбовая Ø63 мм
Державки токарные по ISO 56081
- PSC40-DCLNR27055-16Державка токарная Ø40 мм, 95°, правое
Документы по позиции
Для этой позиции технический лист пока не привязан.
