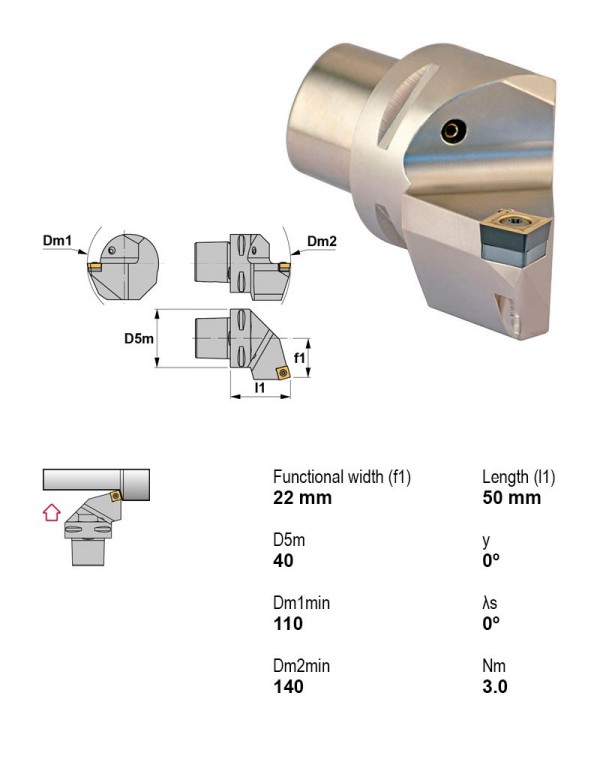

Canela · Державки токарные — центральный винт, пластина S (квадратная 90°) · арт. PSC40-SSRCL22050-12
Державка токарная Ø40 мм, 75°, левое, Применение Точение, Крепление пластины Центральный винт, Задний угол Положительный
| Применение | Точение |
|---|---|
| Главный угол в плане | 75° |
| Крепление пластины | Центральный винт |
| Присоединение | PSC |
| Внутренняя подача СОЖ | Есть |
| Направление резания | Левое |
| Диаметр хвостовика | 40 мм |
| Под пластину, I.C. | 12.7 мм |
| Задний угол | Положительный |
| Форма пластины | S — квадратная 90° |
Другие типоразмеры серии
Державки токарные — центральный винт, пластина S (квадратная 90°) — 24 позиции серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Применение | Главный угол в плане | Присоединение | Внутренняя подача СОЖ | Направление резания | Под пластину, I.C., мм | Сечение державки | В список |
|---|---|---|---|---|---|---|---|---|
| PSC40-SSRCL22050-12 | Точение | 75° | PSC | Есть | Левое | 12.7 | — | Текущая |
| PSC40-SSRCR22050-12 | Точение | 75° | PSC | Есть | Правое | 12.7 | — | |
| PSC50-SSRCL27060-12 | Точение | 75° | PSC | Есть | Левое | 12.7 | — | |
| PSC50-SSRCR27060-12 | Точение | 75° | PSC | Есть | Правое | 12.7 | — | |
| SSBCL1212F09 | Точение | 75° | Квадратный хвостовик | Нет | Левое | 9.52 | 12X12 | |
| SSBCL1616H09 | Точение | 75° | Квадратный хвостовик | Нет | Левое | 9.52 | 16X16 | |
| SSBCL2020K12 | Точение | 75° | Квадратный хвостовик | Нет | Левое | 12.7 | 20X20 | |
| SSBCL2525M12 | Точение | 75° | Квадратный хвостовик | Нет | Левое | 12.7 | 25X25 | |
| SSBCR1212F09 | Точение | 75° | Квадратный хвостовик | Нет | Правое | 9.52 | 12X12 | |
| SSBCR1616H09 | Точение | 75° | Квадратный хвостовик | Нет | Правое | 9.52 | 16X16 | |
| SSBCR2020K12 | Точение | 75° | Квадратный хвостовик | Нет | Правое | 12.7 | 20X20 | |
| SSBCR2525M12 | Точение | 75° | Квадратный хвостовик | Нет | Правое | 12.7 | 25X25 |
Совместимость
Связанные позиции по данным производителя — 9 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PSC40-SSRCL22050-12.
Пластины фрезерные3
- SCGT120408-ALKM15Пластина фрезерная, квадратная 90°, IC 12,7 мм, сплав KM15, Радиус при вершине 0,8, Толщина пластины 4,76 мм
- SCMT120408-39KM15Пластина фрезерная, квадратная 90°, IC 12,7 мм, сплав KM15, Радиус при вершине 0,8, Толщина пластины 4,76 мм
- SCMT120408-39TL20Пластина фрезерная, квадратная 90°, IC 12,7 мм, сплав TL20, Радиус при вершине 0,8
Пластины токарные по ISO 18322
- SCMT09T308TN15Пластина токарная, квадратная 90°, IC 9,52 мм, сплав TN15, Радиус при вершине 0,8
- SCMT120408TN15Пластина токарная, квадратная 90°, IC 12,7 мм, сплав TN15, Радиус при вершине 0,8, Задний угол Положительный
Документы по позиции
Для этой позиции документы пока не привязаны.
