Canela · Державки токарные — точение · арт. SSBCR2020K12

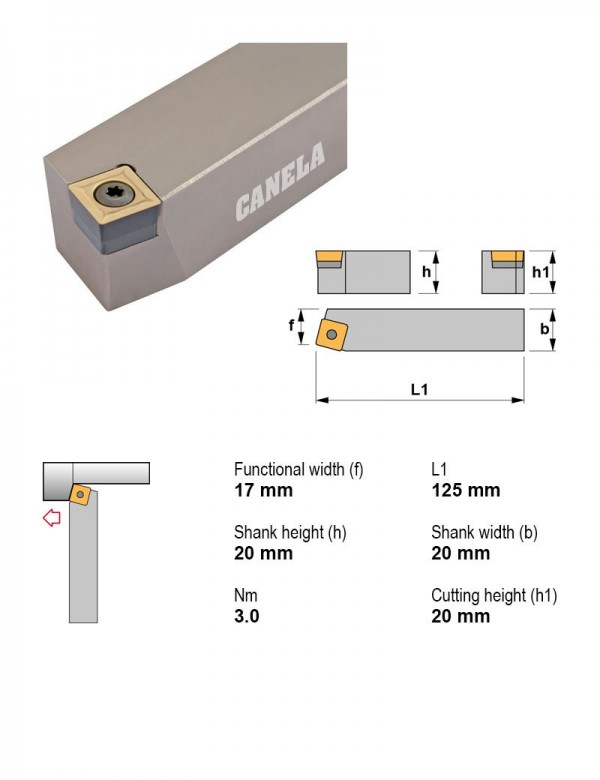

Державка токарная, 20X20, 75°, правое
| Применение | Точение |
|---|---|
| Главный угол в плане | 75° |
| Крепление пластины | Центральный винт |
| Присоединение | Квадратный хвостовик |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Правое |
| Задний угол | Положительный |
| Сечение державки | 20X20 |
| Форма пластины | S — квадратная 90° |
Другие типоразмеры серии
Державки токарные — точение — 178 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Главный угол в плане | Крепление пластины | Присоединение | Внутренняя подача СОЖ | Направление резания | Задний угол | Форма пластины | Сечение державки | В список |
|---|---|---|---|---|---|---|---|---|---|
| SSBCL1212F09 | 75° | Центральный винт | Квадратный хвостовик | Нет | Левое | Положительный | S — квадратная 90° | 12X12 | |
| SSBCL1616H09 | 75° | Центральный винт | Квадратный хвостовик | Нет | Левое | Положительный | S — квадратная 90° | 16X16 | |
| SSBCL2020K12 | 75° | Центральный винт | Квадратный хвостовик | Нет | Левое | Положительный | S — квадратная 90° | 20X20 | |
| SSBCL2525M12 | 75° | Центральный винт | Квадратный хвостовик | Нет | Левое | Положительный | S — квадратная 90° | 25X25 | |
| SSBCR1212F09 | 75° | Центральный винт | Квадратный хвостовик | Нет | Правое | Положительный | S — квадратная 90° | 12X12 | |
| SSBCR1616H09 | 75° | Центральный винт | Квадратный хвостовик | Нет | Правое | Положительный | S — квадратная 90° | 16X16 | |
| SSBCR2020K12 | 75° | Центральный винт | Квадратный хвостовик | Нет | Правое | Положительный | S — квадратная 90° | 20X20 | Текущая |
| SSBCR2525M12 | 75° | Центральный винт | Квадратный хвостовик | Нет | Правое | Положительный | S — квадратная 90° | 25X25 | |
| STACL0808D09 | 90° | Центральный винт | Квадратный хвостовик | Нет | Левое | Положительный | T — треугольная 60° | 8X8 | |
| STACL1010E09 | 90° | Центральный винт | Квадратный хвостовик | Нет | Левое | Положительный | T — треугольная 60° | 10X10 | |
| STACL1212F11 | 90° | Центральный винт | Квадратный хвостовик | Нет | Левое | Положительный | T — треугольная 60° | 12X12 | |
| STACL1616H11 | 90° | Центральный винт | Квадратный хвостовик | Нет | Левое | Положительный | T — треугольная 60° | 16X16 |
Совместимость
Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к SSBCR2020K12.
Пластины фрезерные3
- SCGT120408-ALKM15Пластина фрезерная, квадратная 90°, IC 12,7 мм, сплав KM15
- SCMT120408-39KM15Пластина фрезерная, квадратная 90°, IC 12,7 мм, сплав KM15
- SCMT120408-39TL20Пластина фрезерная, квадратная 90°, IC 12,7 мм, сплав TL20
Пластины токарные по ISO 18322
- SCMT09T308TN15Пластина токарная, квадратная 90°, IC 9,52 мм, сплав TN15
- SCMT120408TN15Пластина токарная, квадратная 90°, IC 12,7 мм, сплав TN15
Документы по позиции
Для этой позиции технический лист пока не привязан.
