Canela · Державки токарные — центральный винт, пластина S (квадратная 90°) · арт. SSBCR1616H09

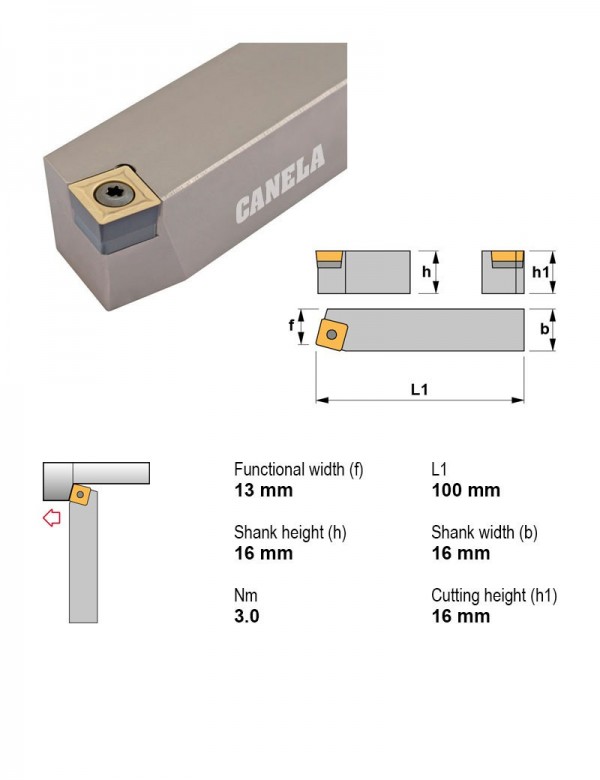

Державка токарная, 16X16, 75°, правое, Крепление пластины Центральный винт, Под пластину, I.C. 9,52 мм, Задний угол Положительный
| Применение | Точение |
|---|---|
| Главный угол в плане | 75° |
| Крепление пластины | Центральный винт |
| Присоединение | Квадратный хвостовик |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Правое |
| Под пластину, I.C. | 9.52 мм |
| Задний угол | Положительный |
| Сечение державки | 16X16 |
| Форма пластины | S — квадратная 90° |
Другие типоразмеры серии
Державки токарные — центральный винт, пластина S (квадратная 90°) — 24 позиции серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Применение | Главный угол в плане | Присоединение | Внутренняя подача СОЖ | Направление резания | Под пластину, I.C., мм | Сечение державки | В список |
|---|---|---|---|---|---|---|---|---|
| PSC50-SSRCR27060-12 | Точение | 75° | PSC | Есть | Правое | 12.7 | — | |
| SSBCL1212F09 | Точение | 75° | Квадратный хвостовик | Нет | Левое | 9.52 | 12X12 | |
| SSBCL1616H09 | Точение | 75° | Квадратный хвостовик | Нет | Левое | 9.52 | 16X16 | |
| SSBCL2020K12 | Точение | 75° | Квадратный хвостовик | Нет | Левое | 12.7 | 20X20 | |
| SSBCL2525M12 | Точение | 75° | Квадратный хвостовик | Нет | Левое | 12.7 | 25X25 | |
| SSBCR1212F09 | Точение | 75° | Квадратный хвостовик | Нет | Правое | 9.52 | 12X12 | |
| SSBCR1616H09 | Точение | 75° | Квадратный хвостовик | Нет | Правое | 9.52 | 16X16 | Текущая |
| SSBCR2020K12 | Точение | 75° | Квадратный хвостовик | Нет | Правое | 12.7 | 20X20 | |
| SSBCR2525M12 | Точение | 75° | Квадратный хвостовик | Нет | Правое | 12.7 | 25X25 | |
| SSDCN1212F09 | точение фаски, внутреннее торцевание, профилирование и др. | 45° | Квадратный хвостовик | Нет | Нейтральное | 9.52 | 12X12 | |
| SSDCN1616H09 | точение фаски, внутреннее торцевание, профилирование и др. | 45° | Квадратный хвостовик | Нет | Нейтральное | 9.52 | 16X16 | |
| SSDCN2020K12 | точение фаски, внутреннее торцевание, профилирование и др. | 45° | Квадратный хвостовик | Нет | Нейтральное | 12.7 | 20X20 |
Совместимость
Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к SSBCR1616H09.
Пластины фрезерные3
- SCGT09T304-ALKM15Пластина фрезерная, квадратная 90°, IC 9,52 мм, сплав KM15, Радиус при вершине 0,4
- SCGT09T308-ALKM15Пластина фрезерная, квадратная 90°, IC 9,52 мм, сплав KM15, Радиус при вершине 0,8
- SCMT09T304-39TL20Пластина фрезерная, квадратная 90°, IC 9,52 мм, сплав TL20
Державки токарные по ISO 56081
- PSC40-DDJNL27055-15Державка токарная Ø40 мм, 93°, левое, Применение Профилирование, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
Пластины токарные по ISO 18321
- SCMT09T308TN15Пластина токарная, квадратная 90°, IC 9,52 мм, сплав TN15, Радиус при вершине 0,8
