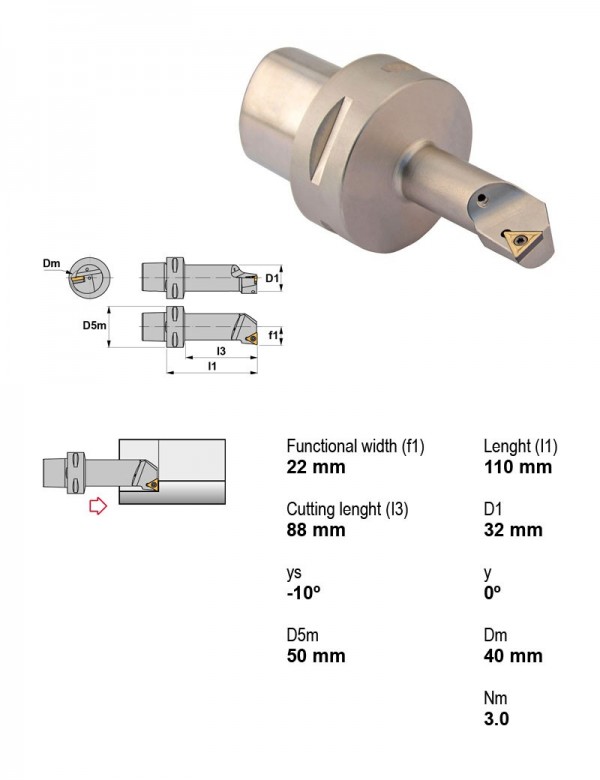

Canela · Оправки расточные — центральный винт, пластина T (треугольная 60°) · арт. PSC50-STFCL22110-16
Оправка расточная Ø50 мм, 90°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный
| Применение | Внутреннее точение |
|---|---|
| Главный угол в плане | 90° |
| Крепление пластины | Центральный винт |
| Присоединение | PSC |
| Внутренняя подача СОЖ | Есть |
| Направление резания | Левое |
| Диаметр хвостовика | 50 мм |
| Под пластину, I.C. | 9.52 мм |
| Задний угол | Положительный |
| Форма пластины | T — треугольная 60° |
Другие типоразмеры серии
Оправки расточные — центральный винт, пластина T (треугольная 60°) — 147 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Главный угол в плане | Присоединение | Внутренняя подача СОЖ | Направление резания | Задний угол | Применение | Диаметр хвостовика, мм | Под пластину, I.C., мм | В список |
|---|---|---|---|---|---|---|---|---|---|
| PSC40-STFCR13080-11 | 90° | PSC | Есть | Правое | Положительный | Внутреннее точение | 40 | 6.35 | |
| PSC40-STFCR17090-16 | 90° | PSC | Есть | Правое | Положительный | Внутреннее точение | 40 | 9.52 | |
| PSC40-STFCR22110-16 | 90° | PSC | Есть | Правое | Положительный | Внутреннее точение | 40 | 9.52 | |
| PSC50-STFCL11070-11 | 90° | PSC | Есть | Левое | Положительный | Внутреннее точение | 50 | 6.35 | |
| PSC50-STFCL13080-11 | 90° | PSC | Есть | Левое | Положительный | Внутреннее точение | 50 | 6.35 | |
| PSC50-STFCL17090-16 | 90° | PSC | Есть | Левое | Положительный | Внутреннее точение | 50 | 9.52 | |
| PSC50-STFCL22110-16 | 90° | PSC | Есть | Левое | Положительный | Внутреннее точение | 50 | 9.52 | Текущая |
| PSC50-STFCR11070-11 | 90° | PSC | Есть | Правое | Положительный | Внутреннее точение | 50 | 6.35 | |
| PSC50-STFCR13080-11 | 90° | PSC | Есть | Правое | Положительный | Внутреннее точение | 50 | 6.35 | |
| PSC50-STFCR17090-16 | 90° | PSC | Есть | Правое | Положительный | Внутреннее точение | 50 | 9.52 | |
| PSC50-STFCR22110-16 | 90° | PSC | Есть | Правое | Положительный | Внутреннее точение | 50 | 9.52 | |
| S10M-STFCL09 | 90° | Расточная оправка | Нет | Левое | Положительный | Внутреннее точение | 10 | 5.55 |
Совместимость
Связанные позиции по данным производителя — 18 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PSC50-STFCL22110-16.
Пластины токарные по ISO 183212
- TCGT16T302-ALKM15Пластина токарная, треугольная 60°, IC 9,52 мм, радиус 0,2 мм, сплав KM15
- TCGT16T304-ALKM15Пластина токарная, треугольная 60°, IC 9,52 мм, радиус 0,4 мм, сплав KM15
- TCGT16T308-ALKM15Пластина токарная, треугольная 60°, IC 9,52 мм, радиус 0,8 мм, сплав KM15
- TCMT16T304TN15Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN15, Радиус при вершине 0,4, Задний угол Положительный, Толщина пластины 3,97 мм
- TCMT16T304TN30Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN30, Радиус при вершине 0,4, Задний угол Положительный, Толщина пластины 3,97 мм
- TCMT16T304TN35Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN35, Радиус при вершине 0,4, Задний угол Положительный
- TCMT16T308-39TL20Пластина токарная, треугольная 60°, IC 9,52 мм, радиус 0,8 мм, сплав TL20
- TCMT16T308-39TL40Пластина токарная, треугольная 60°, IC 9,52 мм, радиус 0,8 мм, сплав TL40
- TCMT16T308PM25Пластина токарная, треугольная 60°, IC 9,52 мм, сплав PM25
- TCMT16T308TN15Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN15, Радиус при вершине 0,8, Задний угол Положительный, Толщина пластины 3,97 мм
- TCMT16T308TN30Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN30, Радиус при вершине 0,8, Задний угол Положительный, Толщина пластины 3,97 мм
- TCMT16T308TN35Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN35, Радиус при вершине 0,8, Задний угол Положительный
Пластины фрезерные2
- TCMW16T304KM15Пластина фрезерная, треугольная 60°, IC 9,52 мм, сплав KM15, Радиус при вершине 0,4, Толщина пластины 3,97 мм
- TCMW16T308KM15Пластина фрезерная, треугольная 60°, IC 9,52 мм, сплав KM15, Радиус при вершине 0,8, Толщина пластины 3,97 мм
Винты для пластин1
- 1335Винт Torx M3,5×0,6 1335
Державки резьбовые токарные1
- PSC63-NER35175-04Державка резьбовая Ø63 мм, Применение Канавки, Крепление пластины Прижим Top Notch
Державки токарные по ISO 56081
- PSC40-DCLNR27055-16Державка токарная Ø40 мм, 95°, правое, Крепление пластины Прижим за лунку, Под пластину, I.C. 15,88 мм, Задний угол Отрицательный
Запчасти к инструменту1
- 3414Пластина опорная треугольная 3414
Документы по позиции
Для этой позиции документы пока не привязаны.
