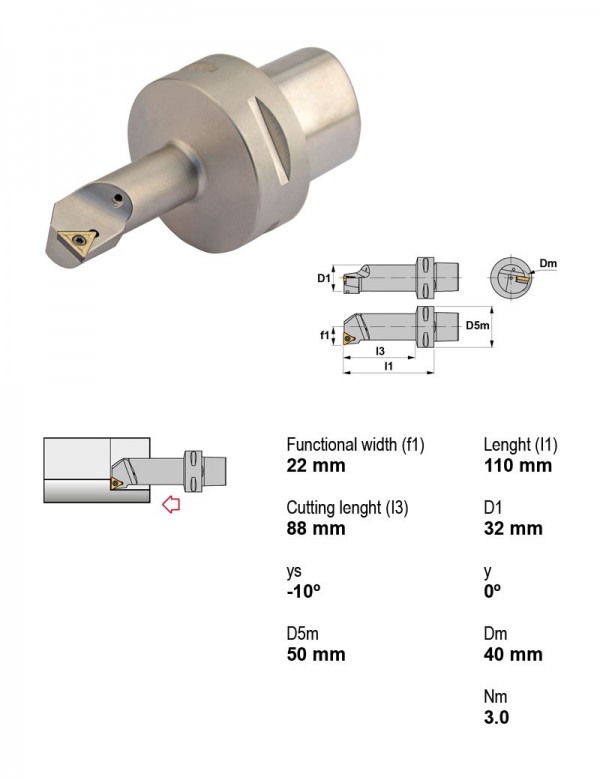

Оправка расточная Ø50 мм, 90°, правое, Диаметр корпуса 22 мм, Длина корпуса 110 мм, Присоединение PSC, Под пластину, I.C. 9,52 мм
Canela · Оправки расточные — центральный винт, пластина T (треугольная 60°) · арт. PSC50-STFCR22110-16

Оправка расточная Ø50 мм, 90°, правое, Диаметр корпуса 22 мм, Длина корпуса 110 мм, Присоединение PSC, Под пластину, I.C. 9,52 мм

ПрименениеВнутреннее точение
Главный угол в плане90°
Диаметр корпуса22 мм
Длина корпуса110 мм
Крепление пластиныЦентральный винт
ПрисоединениеPSC
Внутренняя подача СОЖЕсть
Направление резанияПравое
Диаметр хвостовика50 мм
Под пластину, I.C.9.52 мм
Задний уголПоложительный
Форма пластиныT — треугольная 60°

Где найти у производителя

Магазин Canela · canelatools-store.com

  • Откройте магазин Canela (canelatools-store.com) и введите артикул PSC50-STFCR22110-16 в строку поиска. Тип изделия указан в коротком описании под названием.

Открыть поиск у производителя по артикулу PSC50-STFCR22110-16 →

Другие типоразмеры серии

Оправки расточные — центральный винт, пластина T (треугольная 60°) — 81 позиция серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.

АртикулПрименениеГлавный угол в планеВнутренняя подача СОЖНаправление резанияДиаметр хвостовика, ммПод пластину, I.C., ммВ список
PSC50-STFCL13080-11Внутреннее точение90°ЕстьЛевое506.35
PSC50-STFCL17090-16Внутреннее точение90°ЕстьЛевое509.52
PSC50-STFCL22110-16Внутреннее точение90°ЕстьЛевое509.52
PSC50-STFCR11070-11Внутреннее точение90°ЕстьПравое506.35
PSC50-STFCR13080-11Внутреннее точение90°ЕстьПравое506.35
PSC50-STFCR17090-16Внутреннее точение90°ЕстьПравое509.52
PSC50-STFCR22110-16Внутреннее точение90°ЕстьПравое509.52Текущая
S10M-STFCL09Внутреннее точение90°НетЛевое105.55
S10M-STFCR09Внутреннее точение90°НетПравое105.55
S12M-STFCL09Внутреннее точение90°НетЛевое125.55
S12M-STFCL11Внутреннее точение90°НетЛевое126.35
S12M-STFCR09Внутреннее точение90°НетПравое125.55

Совместимость

Связанные позиции по данным производителя — 18 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к PSC50-STFCR22110-16.

Пластины токарные по ISO 183214

  • TCGT16T302-ALKM15Пластина токарная, треугольная 60°, IC 9,52 мм, радиус 0,2 мм, сплав KM15
  • TCGT16T304-ALKM15Пластина токарная, треугольная 60°, IC 9,52 мм, радиус 0,4 мм, сплав KM15
  • TCGT16T308-ALKM15Пластина токарная, треугольная 60°, IC 9,52 мм, радиус 0,8 мм, сплав KM15
  • TCMT16T304TN15Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN15, Радиус при вершине 0,4, Толщина пластины 3,97 мм
  • TCMT16T304TN30Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN30, Радиус при вершине 0,4, Толщина пластины 3,97 мм
  • TCMT16T304TN35Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN35, Радиус при вершине 0,4, Толщина пластины 3,97 мм
  • TCMT16T308-39TL20Пластина токарная, треугольная 60°, IC 9,52 мм, радиус 0,8 мм, сплав TL20
  • TCMT16T308-39TL40Пластина токарная, треугольная 60°, IC 9,52 мм, радиус 0,8 мм, сплав TL40
  • TCMT16T308PM25Пластина токарная, треугольная 60°, IC 9,52 мм, сплав PM25, Толщина пластины 3,97 мм
  • TCMT16T308TN15Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN15, Радиус при вершине 0,8, Толщина пластины 3,97 мм
  • TCMT16T308TN30Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN30, Радиус при вершине 0,8, Толщина пластины 3,97 мм
  • TCMT16T308TN35Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN35, Радиус при вершине 0,8, Толщина пластины 3,97 мм
  • TCMW16T304KM15Пластина токарная, треугольная 60°, IC 9,52 мм, сплав KM15, Радиус при вершине 0,4, Толщина пластины 3,97 мм
  • TCMW16T308KM15Пластина токарная, треугольная 60°, IC 9,52 мм, сплав KM15, Радиус при вершине 0,8, Толщина пластины 3,97 мм

Винты для пластин2

  • 1335Винт Torx M3,5×0,6 1335
  • 1750Винт под шестигранник M5×0,5

Запчасти к инструменту2

  • 3414Пластина опорная треугольная
  • 5516Ключ Torx T15 5516

Документы по позиции

Для этой позиции документы пока не привязаны.
