Canela · Державки токарные — точение фаски, внутреннее торцевание, профилирование и др. · арт. PSC63-DDMNR33120-15

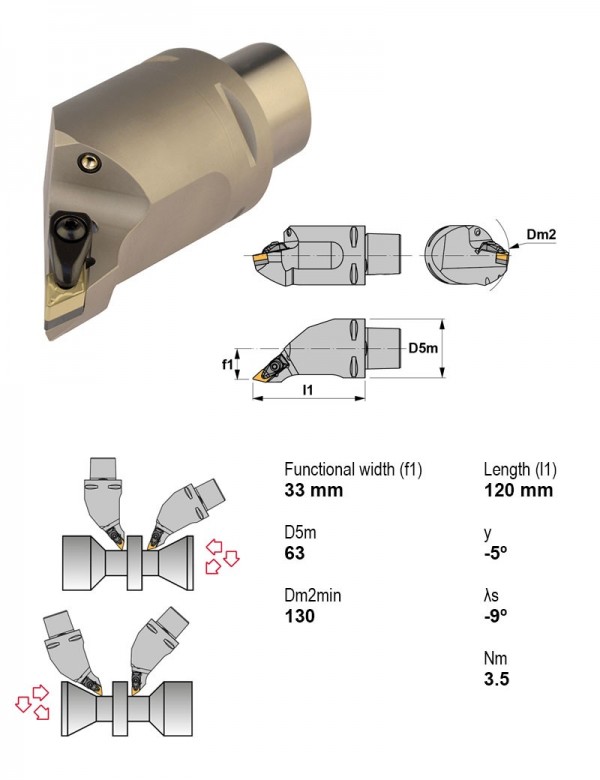

Державка токарная Ø63 мм, 50°, правое
| Применение | точение фаски, внутреннее торцевание, профилирование и др. |
|---|---|
| Главный угол в плане | 50° |
| Крепление пластины | Прижим за лунку |
| Присоединение | PSC |
| Внутренняя подача СОЖ | Есть |
| Направление резания | Правое |
| Диаметр хвостовика | 63 |
| Задний угол | Отрицательный |
| Форма пластины | D — ромбическая 55° |
Другие типоразмеры серии
Державки токарные — точение фаски, внутреннее торцевание, профилирование и др. — 149 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Главный угол в плане | Крепление пластины | Присоединение | Внутренняя подача СОЖ | Направление резания | Задний угол | Форма пластины | Сечение державки | В список |
|---|---|---|---|---|---|---|---|---|---|
| PSC50-PSDNN00060-15 | 45° | Рычажный зажим | PSC | Есть | Нейтральное | Отрицательный | S — квадратная 90° | — | |
| PSC50-PSDNN00060-19 | 45° | Рычажный зажим | PSC | Есть | Нейтральное | Отрицательный | S — квадратная 90° | — | |
| PSC50-PSSNL35052-12 | 45° | Рычажный зажим | PSC | Есть | Левое | Отрицательный | S — квадратная 90° | — | |
| PSC50-PSSNR35052-12 | 45° | Рычажный зажим | PSC | Есть | Правое | Отрицательный | S — квадратная 90° | — | |
| PSC63-DCMNN00115-12 | 50° | Прижим за лунку | PSC | Есть | Нейтральное | Отрицательный | C — ромбическая 80° | — | |
| PSC63-DDMNL33120-15 | 50° | Прижим за лунку | PSC | Есть | Левое | Отрицательный | D — ромбическая 55° | — | |
| PSC63-DDMNR33120-15 | 50° | Прижим за лунку | PSC | Есть | Правое | Отрицательный | D — ромбическая 55° | — | Текущая |
| PSC63-PSDNN00065-12 | 45° | Рычажный зажим | PSC | Есть | Нейтральное | Отрицательный | S — квадратная 90° | — | |
| PSC63-PSDNN00065-15 | 45° | Рычажный зажим | PSC | Есть | Нейтральное | Отрицательный | S — квадратная 90° | — | |
| PSC63-PSDNN00065-19 | 45° | Рычажный зажим | PSC | Есть | Нейтральное | Отрицательный | S — квадратная 90° | — | |
| PSC63-PSDNN00065-25 | 45° | Рычажный зажим | PSC | Есть | Нейтральное | Отрицательный | S — квадратная 90° | — | |
| PSC63-PSSNL45052-19 | 45° | Рычажный зажим | PSC | Есть | Левое | Отрицательный | S — квадратная 90° | — |
Совместимость
Связанные позиции по данным производителя — 20 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PSC63-DDMNR33120-15.
Пластины токарные по ISO 183217
- DNMA150608TK15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TK15
- DNMG150604FC-TN15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN15
- DNMG150604FC-TN30Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN30
- DNMG150604FMC-TN15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN15
- DNMG150608KC-TK15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TK15
- DNMG150608MC-TN15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN15
- DNMG150608MC-TN30Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN30
- DNMG150608MC-TN35Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN35
- DNMG150608MFC-TN15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN15
- DNMG150608MFC-TN30Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN30
- DNMG150608MHC-TN20Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN20
- DNMG150608MHC-TN30Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN30
- DNMG150608TC-TS20Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TS20
- DNMG150612KC-TK15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TK15
- DNMG150612MHC-TN30Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN30
- DNMX150604R-22TN15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN15
- DNMX150608R-22TN15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN15
Оправки расточные1
- PSC40-PCLNL27120-12Оправка расточная Ø40 мм, 95°, левое
Оснастка модульная PSC1
- 23.218.50.50/040Удлинитель-переходник PSC JIS B 6339-BT / 50 Ø50
Фрезы дисковые пазовые и отрезные1
- 39429510014Фреза сборная Ø100 мм, 4+4 зуб., хвостовик Ø32 мм
Документы по позиции
Для этой позиции технический лист пока не привязан.
