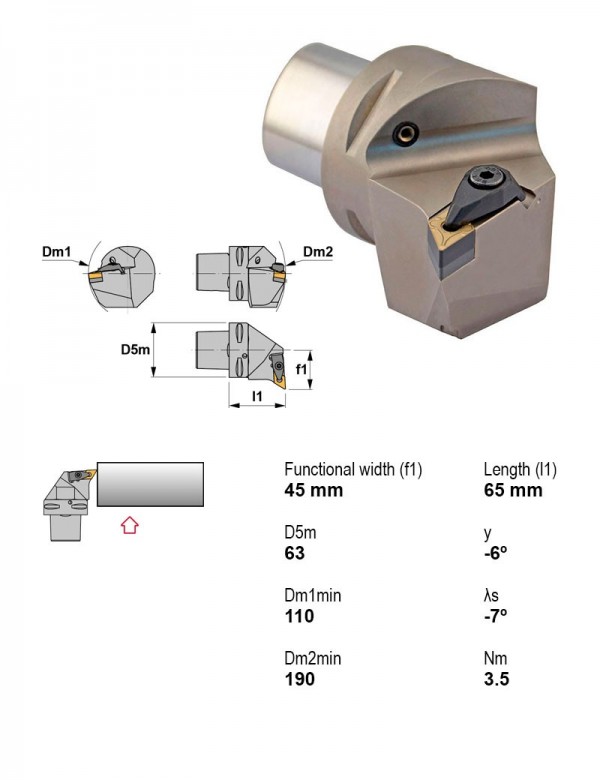

Canela · Державки токарные — прижим за лунку, пластина D (ромбическая 55°) · арт. PSC63-DDUNL45065-15
Державка токарная Ø63 мм, 93°, левое, Крепление пластины Прижим за лунку, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
| Применение | Внутреннее торцевание |
|---|---|
| Главный угол в плане | 93° |
| Крепление пластины | Прижим за лунку |
| Присоединение | PSC |
| Внутренняя подача СОЖ | Есть |
| Направление резания | Левое |
| Диаметр хвостовика | 63 мм |
| Под пластину, I.C. | 12.7 мм |
| Задний угол | Отрицательный |
| Форма пластины | D — ромбическая 55° |
Другие типоразмеры серии
Державки токарные — прижим за лунку, пластина D (ромбическая 55°) — 58 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Применение | Главный угол в плане | Присоединение | Внутренняя подача СОЖ | Направление резания | Диаметр хвостовика, мм | Под пластину, I.C., мм | В список |
|---|---|---|---|---|---|---|---|---|
| PSC63-DDJNL45065-15 | Профилирование | 93° | PSC | Есть | Левое | 63 | 12.7 | |
| PSC63-DDJNR45065-11 | Профилирование | 93° | PSC | Есть | Правое | 63 | 9.52 | |
| PSC63-DDJNR45065-15 | Профилирование | 93° | PSC | Есть | Правое | 63 | 12.7 | |
| PSC63-DDMNL33120-15 | точение фаски, внутреннее торцевание, профилирование и др. | 50° | PSC | Есть | Левое | 63 | 12.7 | |
| PSC63-DDMNR33120-15 | точение фаски, внутреннее торцевание, профилирование и др. | 50° | PSC | Есть | Правое | 63 | 12.7 | |
| PSC63-DDNNN00065-15 | Профилирование | 63° | PSC | Есть | Нейтральное | 63 | 12.7 | |
| PSC63-DDUNL45065-15 | Внутреннее торцевание | 93° | PSC | Есть | Левое | 63 | 12.7 | Текущая |
| PSC63-DDUNR45065-15 | Внутреннее торцевание | 93° | PSC | Есть | Правое | 63 | 12.7 | |
| PSC80-DDHNL55080-15 | Профилирование | 107°30' | PSC | Есть | Левое | 80 | 12.7 | |
| PSC80-DDHNR55080-15 | Профилирование | 107°30' | PSC | Есть | Правое | 80 | 12.7 | |
| PSC80-DDJNL55080-15 | Профилирование | 93° | PSC | Есть | Левое | 80 | 12.7 | |
| PSC80-DDJNR55080-15 | Профилирование | 93° | PSC | Есть | Правое | 80 | 12.7 |
Совместимость
Связанные позиции по данным производителя — 23 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PSC63-DDUNL45065-15.
Пластины токарные по ISO 183217
- DNMA150608TK15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TK15, Радиус при вершине 0,8
- DNMG150604FC-TN15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN15, Радиус при вершине 0,4, Задний угол Отрицательный, Толщина пластины 6,35 мм
- DNMG150604FC-TN30Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN30, Радиус при вершине 0,4, Вид обработки Чистовая
- DNMG150604FMC-TN15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN15, Радиус при вершине 0,4, Задний угол Отрицательный, Толщина пластины 6,35 мм
- DNMG150608KC-TK15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TK15, Радиус при вершине 0,8
- DNMG150608MC-TN15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN15, Радиус при вершине 0,8, Задний угол Отрицательный, Толщина пластины 6,35 мм
- DNMG150608MC-TN30Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN30, Радиус при вершине 0,8, Вид обработки Чистовая, получистовая
- DNMG150608MC-TN35Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN35, Толщина пластины 6,35 мм
- DNMG150608MFC-TN15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN15, Радиус при вершине 0,8, Задний угол Отрицательный, Толщина пластины 6,35 мм
- DNMG150608MFC-TN30Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN30, Радиус при вершине 0,8, Вид обработки Получистовая
- DNMG150608MHC-TN20Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN20, Толщина пластины 6,35 мм
- DNMG150608MHC-TN30Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN30, Радиус при вершине 0,8, Вид обработки Получистовая, черновая
- DNMG150608TC-TS20Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TS20
- DNMG150612KC-TK15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TK15, Радиус при вершине 1,2
- DNMG150612MHC-TN30Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN30, Радиус при вершине 1,2, Вид обработки Получистовая, черновая
- DNMX150604R-22TN15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN15, Радиус при вершине 0,4, Задний угол Отрицательный, Толщина пластины 6,35 мм
- DNMX150608R-22TN15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN15, Радиус при вершине 0,8, Задний угол Отрицательный, Толщина пластины 6,35 мм
Запчасти к инструменту1
- IDSN-432Пластина опорная ромбическая 55° IDSN-432
Оправки расточные1
- PSC40-PCLNL27120-12Оправка расточная Ø40 мм, 95°, левое, Крепление пластины Рычажный зажим, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
Оснастка модульная PSC1
- 23.218.50.50/040Удлинитель-переходник PSC JIS B 6339-BT / 50 Ø50, Длина 40 мм
Фрезы дисковые пазовые и отрезные1
- 39429510014Фреза сборная Ø100 мм, 4+4 зуб., хвостовик Ø32 мм
Документы по позиции
Для этой позиции документы пока не привязаны.
