Canela · Оправки расточные — внутреннее точение · арт. PSC63-MVUNR35175-16

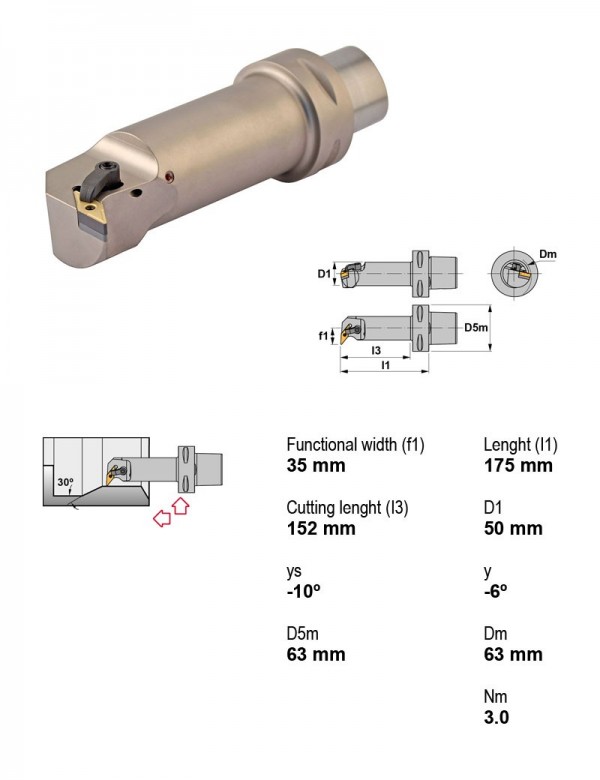

Оправка расточная Ø63 мм, 93°, правое
| Применение | Внутреннее точение |
|---|---|
| Главный угол в плане | 93° |
| Крепление пластины | Клиновой или двойной зажим |
| Присоединение | PSC |
| Внутренняя подача СОЖ | Есть |
| Направление резания | Правое |
| Диаметр хвостовика | 63 |
| Задний угол | Отрицательный |
| Форма пластины | V — ромбическая 35° |
Другие типоразмеры серии
Оправки расточные — внутреннее точение — 347 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Присоединение | Внутренняя подача СОЖ | Диаметр хвостовика | Главный угол в плане | Крепление пластины | Направление резания | Задний угол | Форма пластины | Применение | В список |
|---|---|---|---|---|---|---|---|---|---|---|
| PSC63-MTFNL27140-16 | PSC | Есть | 63 | 90° | Клиновой или двойной зажим | Левое | Отрицательный | T — треугольная 60° | Внутреннее точение | |
| PSC63-MTFNR22110-16 | PSC | Есть | 63 | 90° | Клиновой или двойной зажим | Правое | Отрицательный | T — треугольная 60° | Внутреннее точение | |
| PSC63-MTFNR27140-16 | PSC | Есть | 63 | 90° | Клиновой или двойной зажим | Правое | Отрицательный | T — треугольная 60° | Внутреннее точение | |
| PSC63-MVUNL22120-16 | PSC | Есть | 63 | 93° | Клиновой или двойной зажим | Левое | Отрицательный | V — ромбическая 35° | Внутреннее точение | |
| PSC63-MVUNL35175-16 | PSC | Есть | 63 | 93° | Клиновой или двойной зажим | Левое | Отрицательный | V — ромбическая 35° | Внутреннее точение | |
| PSC63-MVUNR22120-16 | PSC | Есть | 63 | 93° | Клиновой или двойной зажим | Правое | Отрицательный | V — ромбическая 35° | Внутреннее точение | |
| PSC63-MVUNR35175-16 | PSC | Есть | 63 | 93° | Клиновой или двойной зажим | Правое | Отрицательный | V — ромбическая 35° | Внутреннее точение | Текущая |
| PSC63-PSKNL22110-12 | PSC | Есть | 63 | 75° | Рычажный зажим | Левое | Отрицательный | S — квадратная 90° | Внутреннее точение | |
| PSC63-PSKNR22110-12 | PSC | Есть | 63 | 75° | Рычажный зажим | Правое | Отрицательный | S — квадратная 90° | Внутреннее точение | |
| S10M-CTFPL09 | Расточная оправка | Нет | 10 | 90° | Прижим сверху | Левое | Положительный | T — треугольная 60° | Внутреннее точение | |
| S10M-CTFPR09 | Расточная оправка | Нет | 10 | 90° | Прижим сверху | Правое | Положительный | T — треугольная 60° | Внутреннее точение | |
| S10M-CTUPL09 | Расточная оправка | Нет | 10 | 93° | Прижим сверху | Левое | Положительный | T — треугольная 60° | Внутреннее точение |
Совместимость
Связанные позиции по данным производителя — 4 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PSC63-MVUNR35175-16.
Державки резьбовые токарные2
- PSC40-NEL27050-03Державка резьбовая Ø40 мм
- PSC40-NSL27050-02Державка резьбовая Ø40 мм
Пластины токарные по ISO 18322
- VNGP160404TS15Пластина токарная, ромбическая 35°, IC 9,52 мм, сплав TS15
- VNGP160408TS15Пластина токарная, ромбическая 35°, IC 9,52 мм, сплав TS15
Документы по позиции
Для этой позиции технический лист пока не привязан.
Нужна консультация по позиции — материал детали, аналог или срок поставки?
Задать вопрос по позиции
