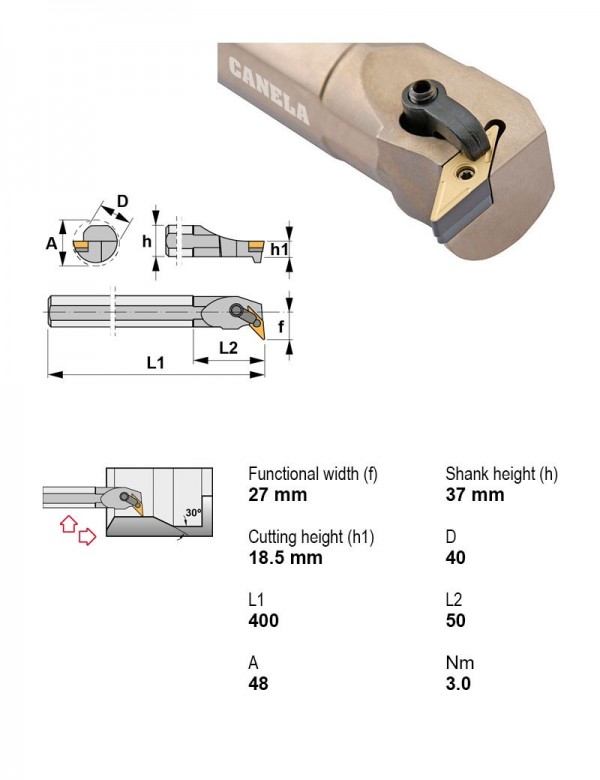

Оправка расточная Ø40 мм, 93°, левое, Внутренняя подача СОЖ Нет, Задний угол Отрицательный
Canela · Оправки расточные — клиновой или двойной зажим, пластина V (ромбическая 35°) · арт. S40V-MVUNL16-K

Оправка расточная Ø40 мм, 93°, левое, Внутренняя подача СОЖ Нет, Задний угол Отрицательный

ПрименениеВнутреннее точение
Главный угол в плане93°
Крепление пластиныКлиновой или двойной зажим
ПрисоединениеРасточная оправка
Внутренняя подача СОЖНет
Направление резанияЛевое
Диаметр хвостовика40 мм
Задний уголОтрицательный
Форма пластиныV — ромбическая 35°

Другие типоразмеры серии

Оправки расточные — клиновой или двойной зажим, пластина V (ромбическая 35°) — 16 позиций серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.

АртикулПрисоединениеВнутренняя подача СОЖНаправление резанияДиаметр хвостовика, ммПод пластину, I.C., ммВ список
PSC50-MVUNR27140-16PSCЕстьПравое509.52
PSC50-MVUNR35150-16PSCЕстьПравое509.52
PSC63-MVUNL22120-16PSCЕстьЛевое639.52
PSC63-MVUNL35175-16PSCЕстьЛевое639.52
PSC63-MVUNR22120-16PSCЕстьПравое639.52
PSC63-MVUNR35175-16PSCЕстьПравое639.52
S25T-MVUNL16-KРасточная оправкаНетЛевое25—
S25T-MVUNR16-KРасточная оправкаНетПравое25—
S32U-MVUNL16-KРасточная оправкаНетЛевое32—
S32U-MVUNR16-KРасточная оправкаНетПравое32—
S40V-MVUNL16-KРасточная оправкаНетЛевое40—Текущая
S40V-MVUNR16-KРасточная оправкаНетПравое40—
Показать ещё · всего в серии 16

Совместимость

Связанные позиции по данным производителя — 8 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к S40V-MVUNL16-K.

Винты для пластин2

  • 1086Винт прижимной M6×1, левый
  • 1665Штифт стопорный M5×0,8 1665

Державки резьбовые токарные2

  • PSC40-NEL27050-03Державка резьбовая Ø40 мм, Применение канавки, резьбонарезание, Внутренняя подача СОЖ Есть
  • PSC40-NSL27050-02Державка резьбовая Ø40 мм, Применение канавки, резьбонарезание, Внутренняя подача СОЖ Есть

Запчасти к инструменту2

  • 2614Клиновой прижим (M), исполнение K, M6×1, левый 2614
  • IVSN-322Пластина опорная ромбическая 35° IVSN-322

Пластины токарные по ISO 18322

  • VNGP160404TS15Пластина токарная, ромбическая 35°, IC 9,52 мм, сплав TS15, Радиус при вершине 0,4
  • VNGP160408TS15Пластина токарная, ромбическая 35°, IC 9,52 мм, сплав TS15, Радиус при вершине 0,8

Документы по позиции

Для этой позиции документы пока не привязаны.
