Canela · Оправки расточные — внутреннее точение · арт. S25T-MVUNR16-K

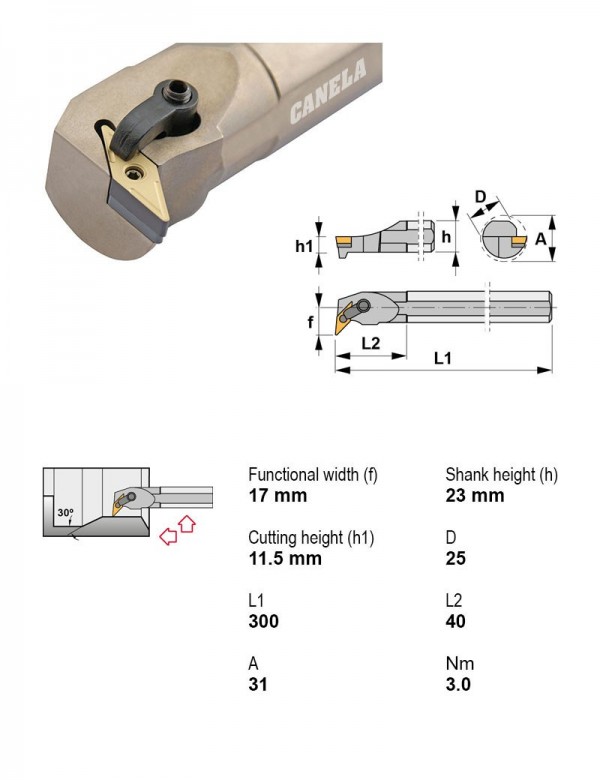

Оправка расточная Ø25 мм, 93°, правое
| Применение | Внутреннее точение |
|---|---|
| Главный угол в плане | 93° |
| Крепление пластины | Клиновой или двойной зажим |
| Присоединение | Расточная оправка |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Правое |
| Диаметр хвостовика | 25 |
| Задний угол | Отрицательный |
| Форма пластины | V — ромбическая 35° |
Другие типоразмеры серии
Оправки расточные — внутреннее точение — 347 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Присоединение | Внутренняя подача СОЖ | Диаметр хвостовика | Главный угол в плане | Крепление пластины | Направление резания | Задний угол | Форма пластины | Применение | В список |
|---|---|---|---|---|---|---|---|---|---|---|
| S25T-CTFPR16 | Расточная оправка | Нет | 25 | 90° | Прижим сверху | Правое | Положительный | T — треугольная 60° | Внутреннее точение | |
| S25T-CTUPL16 | Расточная оправка | Нет | 25 | 93° | Прижим сверху | Левое | Положительный | T — треугольная 60° | Внутреннее точение | |
| S25T-CTUPR16 | Расточная оправка | Нет | 25 | 93° | Прижим сверху | Правое | Положительный | T — треугольная 60° | Внутреннее точение | |
| S25T-MTFNL16-K | Расточная оправка | Нет | 25 | 90° | Клиновой или двойной зажим | Левое | Отрицательный | T — треугольная 60° | Внутреннее точение | |
| S25T-MTFNR16-K | Расточная оправка | Нет | 25 | 90° | Клиновой или двойной зажим | Правое | Отрицательный | T — треугольная 60° | Внутреннее точение | |
| S25T-MVUNL16-K | Расточная оправка | Нет | 25 | 93° | Клиновой или двойной зажим | Левое | Отрицательный | V — ромбическая 35° | Внутреннее точение | |
| S25T-MVUNR16-K | Расточная оправка | Нет | 25 | 93° | Клиновой или двойной зажим | Правое | Отрицательный | V — ромбическая 35° | Внутреннее точение | Текущая |
| S25T-PCKNL12 | Расточная оправка | Нет | 25 | 75° | Рычажный зажим | Левое | Отрицательный | C — ромбическая 80° | Внутреннее точение | |
| S25T-PCKNR12 | Расточная оправка | Нет | 25 | 75° | Рычажный зажим | Правое | Отрицательный | C — ромбическая 80° | Внутреннее точение | |
| S25T-PSKNL12 | Расточная оправка | Нет | 25 | 75° | Рычажный зажим | Левое | Отрицательный | S — квадратная 90° | Внутреннее точение | |
| S25T-PSKNR12 | Расточная оправка | Нет | 25 | 75° | Рычажный зажим | Правое | Отрицательный | S — квадратная 90° | Внутреннее точение | |
| S25T-PTFNL16 | Расточная оправка | Нет | 25 | 90° | Рычажный зажим | Левое | Отрицательный | T — треугольная 60° | Внутреннее точение |
Совместимость
Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к S25T-MVUNR16-K.
Державки резьбовые токарные2
- PSC40-NEL27050-03Державка резьбовая Ø40 мм
- PSC40-NSL27050-02Державка резьбовая Ø40 мм
Пластины токарные по ISO 18322
- VNGP160404TS15Пластина токарная, ромбическая 35°, IC 9,52 мм, сплав TS15
- VNGP160408TS15Пластина токарная, ромбическая 35°, IC 9,52 мм, сплав TS15
Пластины канавочные и отрезные1
- LS11.1867.02TL20Пластина отрезная, прямоугольная 90°, IC 8,0 мм, сплав TL20
Документы по позиции
Для этой позиции технический лист пока не привязан.
