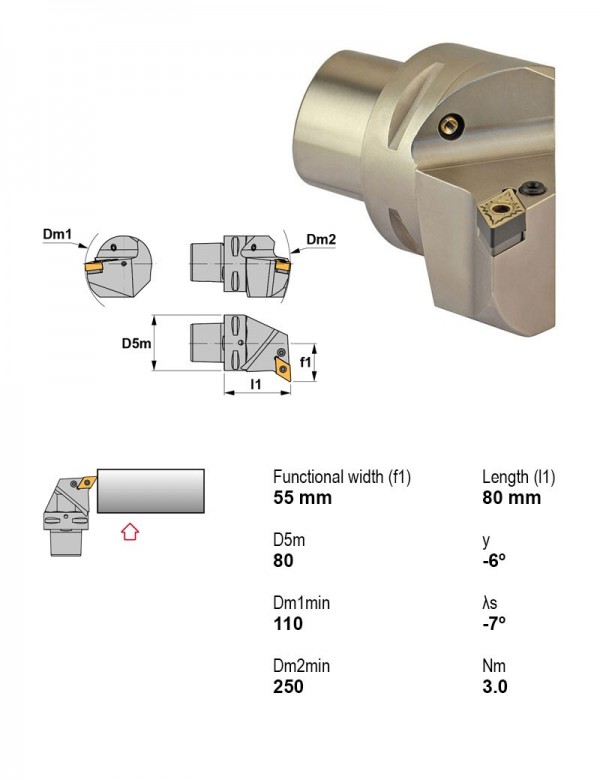

Державка токарная Ø80 мм, 93°, левое
Canela · Державки токарные — внутреннее торцевание · арт. PSC80-PDUNL55080-15

Державка токарная Ø80 мм, 93°, левое

ПрименениеВнутреннее торцевание
Главный угол в плане93°
Крепление пластиныРычажный зажим
ПрисоединениеPSC
Внутренняя подача СОЖЕсть
Направление резанияЛевое
Диаметр хвостовика80
Задний уголОтрицательный
Форма пластиныD — ромбическая 55°

Другие типоразмеры серии

Державки токарные — внутреннее торцевание — 76 позиций серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.

АртикулГлавный угол в планеКрепление пластиныПрисоединениеВнутренняя подача СОЖНаправление резанияЗадний уголФорма пластиныДиаметр хвостовикаВ список
PSC80-DCKNL55080-1975°Прижим за лункуPSCЕстьЛевоеОтрицательныйC — ромбическая 80°80
PSC80-DCKNR55080-1975°Прижим за лункуPSCЕстьПравоеОтрицательныйC — ромбическая 80°80
PSC80-DDUNL55080-1593°Прижим за лункуPSCЕстьЛевоеОтрицательныйD — ромбическая 55°80
PSC80-DDUNR55080-1593°Прижим за лункуPSCЕстьПравоеОтрицательныйD — ромбическая 55°80
PSC80-DSKNL55080-1975°Прижим за лункуPSCЕстьЛевоеОтрицательныйS — квадратная 90°80
PSC80-DSKNR55080-1975°Прижим за лункуPSCЕстьПравоеОтрицательныйS — квадратная 90°80
PSC80-PDUNL55080-1593°Рычажный зажимPSCЕстьЛевоеОтрицательныйD — ромбическая 55°80Текущая
PSC80-PDUNR55080-1593°Рычажный зажимPSCЕстьПравоеОтрицательныйD — ромбическая 55°80
STFCL0808D0990°Центральный винтКвадратный хвостовикНетЛевоеПоложительныйT — треугольная 60°—
STFCL1010E0990°Центральный винтКвадратный хвостовикНетЛевоеПоложительныйT — треугольная 60°—
STFCL1212F1190°Центральный винтКвадратный хвостовикНетЛевоеПоложительныйT — треугольная 60°—
STFCL1212F1690°Центральный винтКвадратный хвостовикНетЛевоеПоложительныйT — треугольная 60°—
Показать ещё · всего в серии 76

Совместимость

Связанные позиции по данным производителя — 20 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к PSC80-PDUNL55080-15.

Пластины токарные по ISO 183217

  • DNMA150608TK15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TK15
  • DNMG150604FC-TN15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN15
  • DNMG150604FC-TN30Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN30
  • DNMG150604FMC-TN15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN15
  • DNMG150608KC-TK15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TK15
  • DNMG150608MC-TN15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN15
  • DNMG150608MC-TN30Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN30
  • DNMG150608MC-TN35Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN35
  • DNMG150608MFC-TN15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN15
  • DNMG150608MFC-TN30Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN30
  • DNMG150608MHC-TN20Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN20
  • DNMG150608MHC-TN30Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN30
  • DNMG150608TC-TS20Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TS20
  • DNMG150612KC-TK15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TK15
  • DNMG150612MHC-TN30Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN30
  • DNMX150604R-22TN15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN15
  • DNMX150608R-22TN15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN15

Державки резьбовые токарные1

Оправки расточные1

Фрезы концевые монолитные1

  • 6054112Фреза монолитная Ø12 мм, 5 зуб., хвостовик Ø12 мм

Документы по позиции

Для этой позиции технический лист пока не привязан.

Нужна консультация по позиции — материал детали, аналог или срок поставки?

Задать вопрос по позиции
