Canela · Оправки расточные — внутреннее торцевание, внутреннее точение · арт. PSKNR16CA-12

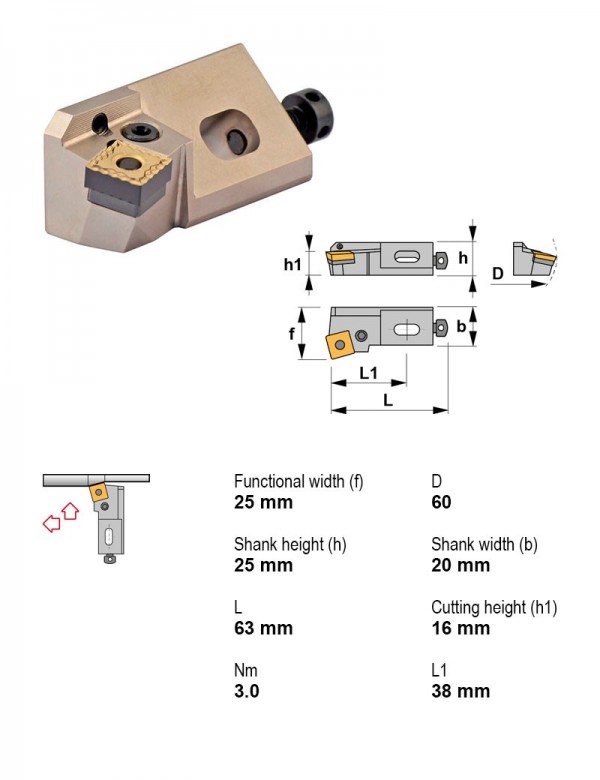

Оправка расточная, 75°, правое
| Применение | внутреннее торцевание, внутреннее точение |
|---|---|
| Главный угол в плане | 75° |
| Крепление пластины | Рычажный зажим |
| Присоединение | Картридж |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Правое |
| Задний угол | Отрицательный |
| Форма пластины | S — квадратная 90° |
Другие типоразмеры серии
Оправки расточные — внутреннее торцевание, внутреннее точение — 512 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Главный угол в плане | Крепление пластины | Присоединение | Внутренняя подача СОЖ | Направление резания | Задний угол | Форма пластины | Диаметр хвостовика | В список |
|---|---|---|---|---|---|---|---|---|---|
| PSC63-PCLNR35175-16 | 95° | Рычажный зажим | PSC | Есть | Правое | Отрицательный | C — ромбическая 80° | 63 | |
| PSKNL12CA-12 | 75° | Рычажный зажим | Картридж | Нет | Левое | Отрицательный | S — квадратная 90° | — | |
| PSKNL16CA-12 | 75° | Рычажный зажим | Картридж | Нет | Левое | Отрицательный | S — квадратная 90° | — | |
| PSKNL20CA-12 | 75° | Рычажный зажим | Картридж | Нет | Левое | Отрицательный | S — квадратная 90° | — | |
| PSKNL25CA-15 | 75° | Рычажный зажим | Картридж | Нет | Левое | Отрицательный | S — квадратная 90° | — | |
| PSKNR12CA-12 | 75° | Рычажный зажим | Картридж | Нет | Правое | Отрицательный | S — квадратная 90° | — | |
| PSKNR16CA-12 | 75° | Рычажный зажим | Картридж | Нет | Правое | Отрицательный | S — квадратная 90° | — | Текущая |
| PSKNR20CA-12 | 75° | Рычажный зажим | Картридж | Нет | Правое | Отрицательный | S — квадратная 90° | — | |
| PSKNR25CA-15 | 75° | Рычажный зажим | Картридж | Нет | Правое | Отрицательный | S — квадратная 90° | — | |
| PSRNL16CA-12 | 75° | Рычажный зажим | Картридж | Нет | Левое | Отрицательный | S — квадратная 90° | — | |
| PSRNL20CA-12 | 75° | Рычажный зажим | Картридж | Нет | Левое | Отрицательный | S — квадратная 90° | — | |
| PSRNR16CA-12 | 75° | Рычажный зажим | Картридж | Нет | Правое | Отрицательный | S — квадратная 90° | — |
Совместимость
Связанные позиции по данным производителя — 9 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PSKNR16CA-12.
Пластины токарные по ISO 18323
- SNMG120404FMC-TN15Пластина токарная, квадратная 90°, IC 12,7 мм, сплав TN15
- SNMG120408KC-TK15Пластина токарная, квадратная 90°, IC 12,7 мм, сплав TK15
- SNMG120408TC-TS20Пластина токарная, квадратная 90°, IC 12,7 мм, сплав TS20
Державки резьбовые токарные2
- PSC40-NEL27050-03Державка резьбовая Ø40 мм
- PSC40-SIL14060-16Державка резьбовая Ø40 мм
Адаптеры с хвостовиком по ISO 26623-1 (CAPTO)1
- 18.453.050.25Патрон цанговый DIN 6499 PSC 50 ER25
Корпуса сборных фрез1
- 23305005065Фреза сборная Ø50 мм, 3 зуб., хвостовик ISO 50
Документы по позиции
Для этой позиции технический лист пока не привязан.
