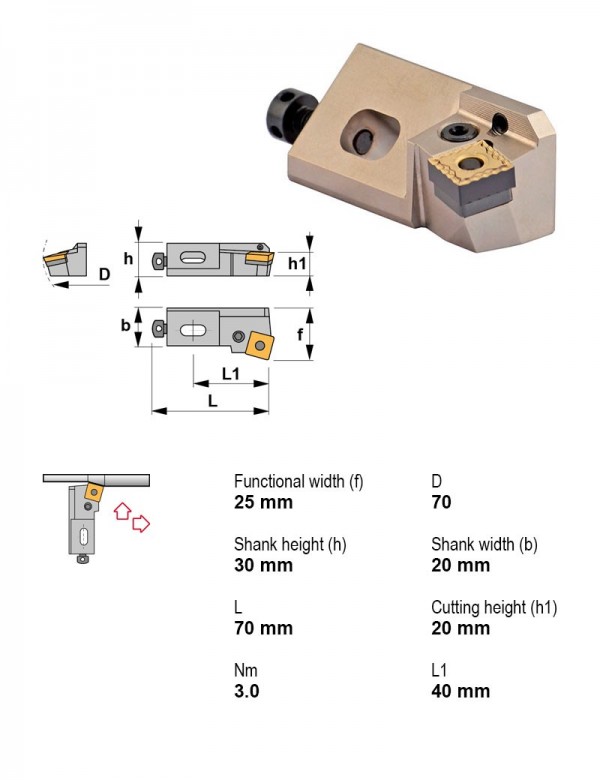

Картридж расточной, 75°, левое, Высота центра картриджа 20 мм
| Применение | внутреннее торцевание, внутреннее точение |
|---|---|
| Главный угол в плане | 75° |
| Высота центра картриджа | 20 мм |
| Крепление пластины | Рычажный зажим |
| Присоединение | Картридж |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Левое |
| Задний угол | Отрицательный |
| Форма пластины | S — квадратная 90° |
Где найти у производителя
Магазин Canela · canelatools-store.com
- Откройте магазин Canela (canelatools-store.com) и введите артикул PSKNL20CA-12 в строку поиска. Тип изделия указан в коротком описании под названием.
Другие типоразмеры серии
Картриджи расточные — 178 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Главный угол в плане | Высота центра картриджа, мм | Крепление пластины | Направление резания | Задний угол | Форма пластины | В список |
|---|---|---|---|---|---|---|---|
| PCLNL25CA-16 | 95° | 25 | Рычажный зажим | Левое | Отрицательный | C — ромбическая 80° | |
| PCLNR16CA-12 | 95° | 16 | Рычажный зажим | Правое | Отрицательный | C — ромбическая 80° | |
| PCLNR20CA-12 | 95° | 20 | Рычажный зажим | Правое | Отрицательный | C — ромбическая 80° | |
| PCLNR25CA-16 | 95° | 25 | Рычажный зажим | Правое | Отрицательный | C — ромбическая 80° | |
| PSKNL12CA-12 | 75° | 12 | Рычажный зажим | Левое | Отрицательный | S — квадратная 90° | |
| PSKNL16CA-12 | 75° | 16 | Рычажный зажим | Левое | Отрицательный | S — квадратная 90° | |
| PSKNL20CA-12 | 75° | 20 | Рычажный зажим | Левое | Отрицательный | S — квадратная 90° | Текущая |
| PSKNL25CA-15 | 75° | 25 | Рычажный зажим | Левое | Отрицательный | S — квадратная 90° | |
| PSKNR12CA-12 | 75° | 12 | Рычажный зажим | Правое | Отрицательный | S — квадратная 90° | |
| PSKNR16CA-12 | 75° | 16 | Рычажный зажим | Правое | Отрицательный | S — квадратная 90° | |
| PSKNR20CA-12 | 75° | 20 | Рычажный зажим | Правое | Отрицательный | S — квадратная 90° | |
| PSKNR25CA-15 | 75° | 25 | Рычажный зажим | Правое | Отрицательный | S — квадратная 90° |
Совместимость
Связанные позиции по данным производителя — 12 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PSKNL20CA-12.
Пластины токарные по ISO 18323
- SNMG120404FMC-TN15Пластина токарная, квадратная 90°, IC 12,7 мм, сплав TN15, Радиус при вершине 0,4, Толщина пластины 4,76 мм
- SNMG120408KC-TK15Пластина токарная, квадратная 90°, IC 12,7 мм, сплав TK15
- SNMG120408TC-TS20Пластина токарная, квадратная 90°, IC 12,7 мм, сплав TS20
