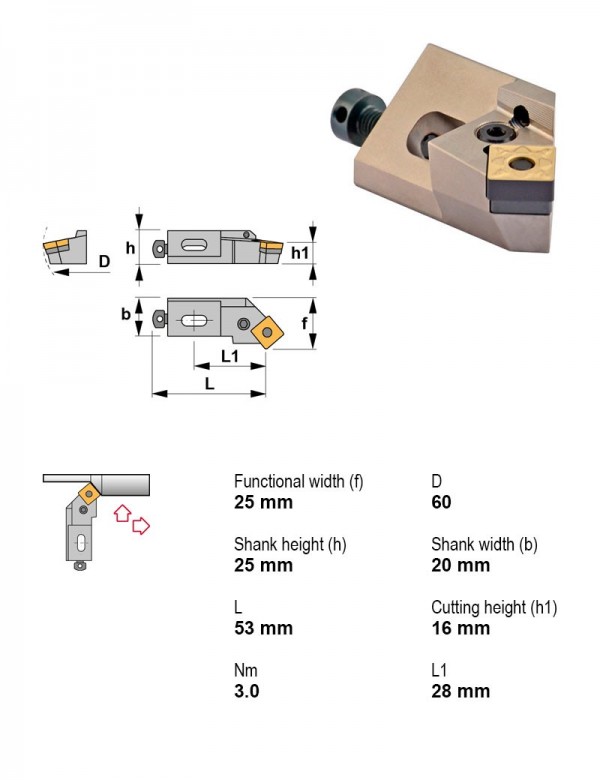

Картридж расточной, 45°, левое, Высота центра картриджа 16 мм, Задний угол Отрицательный, Форма пластины S — квадратная 90°
Canela · Картриджи расточные · арт. PSSNL16CA-12

Картридж расточной, 45°, левое, Высота центра картриджа 16 мм, Задний угол Отрицательный, Форма пластины S — квадратная 90°

Применениевнутреннее торцевание, внутреннее точение
Главный угол в плане45°
Высота центра картриджа16 мм
Крепление пластиныРычажный зажим
ПрисоединениеКартридж
Внутренняя подача СОЖНет
Направление резанияЛевое
Задний уголОтрицательный
Форма пластиныS — квадратная 90°

Где найти у производителя

Магазин Canela · canelatools-store.com

  • Откройте магазин Canela (canelatools-store.com) и введите артикул PSSNL16CA-12 в строку поиска. Тип изделия указан в коротком описании под названием.

Открыть поиск у производителя по артикулу PSSNL16CA-12 →

Другие типоразмеры серии

Картриджи расточные — 178 позиций серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.

АртикулГлавный угол в планеВысота центра картриджа, ммКрепление пластиныНаправление резанияЗадний уголФорма пластиныВ список
PSKNR25CA-1575°25Рычажный зажимПравоеОтрицательныйS — квадратная 90°
PSRNL16CA-1275°16Рычажный зажимЛевоеОтрицательныйS — квадратная 90°
PSRNL20CA-1275°20Рычажный зажимЛевоеОтрицательныйS — квадратная 90°
PSRNR16CA-1275°16Рычажный зажимПравоеОтрицательныйS — квадратная 90°
PSRNR20CA-1275°20Рычажный зажимПравоеОтрицательныйS — квадратная 90°
PSSNL12CA-1245°12Рычажный зажимЛевоеОтрицательныйS — квадратная 90°
PSSNL16CA-1245°16Рычажный зажимЛевоеОтрицательныйS — квадратная 90°Текущая
PSSNL20CA-1245°20Рычажный зажимЛевоеОтрицательныйS — квадратная 90°
PSSNR12CA-1245°12Рычажный зажимПравоеОтрицательныйS — квадратная 90°
PSSNR16CA-1245°16Рычажный зажимПравоеОтрицательныйS — квадратная 90°
PSSNR20CA-1245°20Рычажный зажимПравоеОтрицательныйS — квадратная 90°
PTFNL12CA-1690°12Рычажный зажимЛевоеОтрицательныйT — треугольная 60°

Совместимость

Связанные позиции по данным производителя — 13 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к PSSNL16CA-12.

Запчасти к инструменту6

  • 2808Шайба 2808
  • 3512Пластина опорная квадратная 3512
  • 5003Ключ шестигранный A3
  • 5005Ключ шестигранный A5
  • 5025Ключ шестигранный A2,5
  • 8312Рычаг прижимной 8312

Винты для пластин4

  • 1406Винт регулировочный M6×1
  • 1648Винт рычажного зажима M8×1
  • 1808Винт под шестигранник M8×1,25 1808
  • 4112Штифт стопорный

Пластины токарные по ISO 18323

  • SNMG120404FMC-TN15Пластина токарная, квадратная 90°, IC 12,7 мм, сплав TN15, Радиус при вершине 0,4, Толщина пластины 4,76 мм
  • SNMG120408KC-TK15Пластина токарная, квадратная 90°, IC 12,7 мм, сплав TK15
  • SNMG120408TC-TS20Пластина токарная, квадратная 90°, IC 12,7 мм, сплав TS20

Документы по позиции

Для этой позиции документы пока не привязаны.
