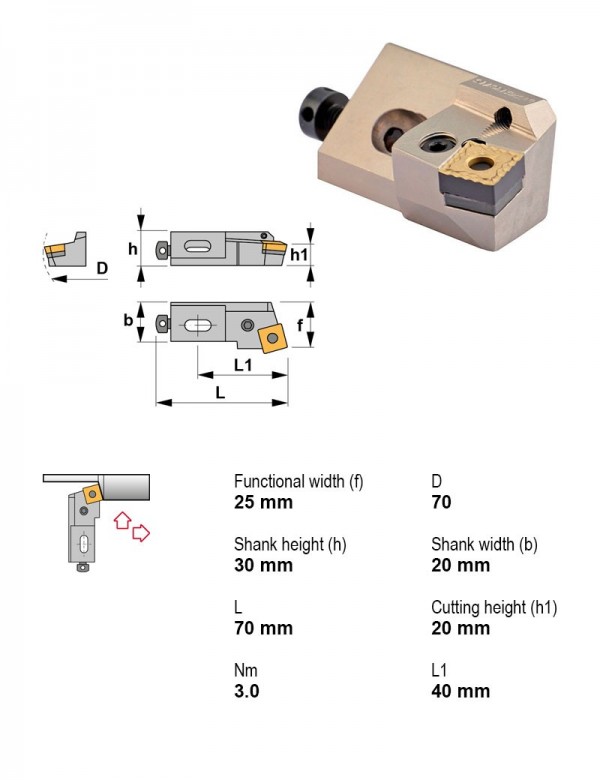

Canela · Оправки расточные — рычажный зажим, пластина S (квадратная 90°) · арт. PSRNL20CA-12
Оправка расточная, 75°, левое, Высота центра картриджа 20 мм, Крепление пластины Рычажный зажим, Задний угол Отрицательный
| Применение | внутреннее торцевание, внутреннее точение |
|---|---|
| Главный угол в плане | 75° |
| Высота центра картриджа | 20 мм |
| Крепление пластины | Рычажный зажим |
| Присоединение | Картридж |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Левое |
| Задний угол | Отрицательный |
| Форма пластины | S — квадратная 90° |
Другие типоразмеры серии
Оправки расточные — рычажный зажим, пластина S (квадратная 90°) — 52 позиции серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Применение | Главный угол в плане | Присоединение | Внутренняя подача СОЖ | Направление резания | Диаметр хвостовика, мм | Под пластину, I.C., мм | В список |
|---|---|---|---|---|---|---|---|---|
| PSKNL25CA-15 | внутреннее торцевание, внутреннее точение | 75° | Картридж | Нет | Левое | — | — | |
| PSKNR12CA-12 | внутреннее торцевание, внутреннее точение | 75° | Картридж | Нет | Правое | — | — | |
| PSKNR16CA-12 | внутреннее торцевание, внутреннее точение | 75° | Картридж | Нет | Правое | — | — | |
| PSKNR20CA-12 | внутреннее торцевание, внутреннее точение | 75° | Картридж | Нет | Правое | — | — | |
| PSKNR25CA-15 | внутреннее торцевание, внутреннее точение | 75° | Картридж | Нет | Правое | — | — | |
| PSRNL16CA-12 | внутреннее торцевание, внутреннее точение | 75° | Картридж | Нет | Левое | — | — | |
| PSRNL20CA-12 | внутреннее торцевание, внутреннее точение | 75° | Картридж | Нет | Левое | — | — | Текущая |
| PSRNR16CA-12 | внутреннее торцевание, внутреннее точение | 75° | Картридж | Нет | Правое | — | — | |
| PSRNR20CA-12 | внутреннее торцевание, внутреннее точение | 75° | Картридж | Нет | Правое | — | — | |
| PSSNL12CA-12 | внутреннее торцевание, внутреннее точение | 45° | Картридж | Нет | Левое | — | — | |
| PSSNL16CA-12 | внутреннее торцевание, внутреннее точение | 45° | Картридж | Нет | Левое | — | — | |
| PSSNL20CA-12 | внутреннее торцевание, внутреннее точение | 45° | Картридж | Нет | Левое | — | — |
Совместимость
Связанные позиции по данным производителя — 12 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PSRNL20CA-12.
Пластины токарные по ISO 18323
- SNMG120404FMC-TN15Пластина токарная, квадратная 90°, IC 12,7 мм, сплав TN15, Радиус при вершине 0,4, Задний угол Отрицательный
- SNMG120408KC-TK15Пластина токарная, квадратная 90°, IC 12,7 мм, сплав TK15
- SNMG120408TC-TS20Пластина токарная, квадратная 90°, IC 12,7 мм, сплав TS20
Державки резьбовые токарные2
- PSC40-NEL27050-03Державка резьбовая Ø40 мм, Применение канавки, резьбонарезание, Внутренняя подача СОЖ Есть
- PSC40-SIL14060-16Державка резьбовая Ø40 мм, Применение Внутренняя резьба, Внутренняя подача СОЖ Есть
Винты для пластин1
- 1808Винт под шестигранник M8×1,25 1808
Запчасти к инструменту1
- 2808Шайба 2808
Корпуса сборных фрез1
- 23305005065Фреза сборная Ø50 мм, 3 зуб., хвостовик ISO 50, Длина 105 мм
Оправки расточные1
- PSC40-PCLNL27080-12Оправка расточная Ø40 мм, 95°, левое, Крепление пластины Рычажный зажим, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
Пластины резьбовые токарные1
- LS16.0815.01TL20Пластина резьбовая S16.0815.01, метрическая резьба, неполный профиль, шаг 1,5–1,75 мм, отверстие от Ø16 мм, левая, сплав TL20
Документы по позиции
Для этой позиции документы пока не привязаны.
