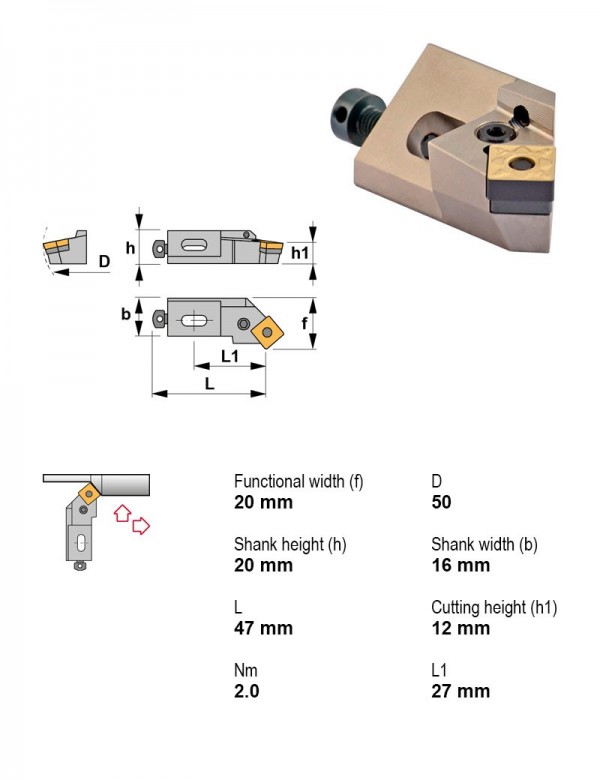

Canela · Оправки расточные — рычажный зажим, пластина S (квадратная 90°) · арт. PSSNL12CA-12
Оправка расточная, 45°, левое, Высота центра картриджа 12 мм, Крепление пластины Рычажный зажим, Задний угол Отрицательный
| Применение | внутреннее торцевание, внутреннее точение |
|---|---|
| Главный угол в плане | 45° |
| Высота центра картриджа | 12 мм |
| Крепление пластины | Рычажный зажим |
| Присоединение | Картридж |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Левое |
| Задний угол | Отрицательный |
| Форма пластины | S — квадратная 90° |
Другие типоразмеры серии
Оправки расточные — рычажный зажим, пластина S (квадратная 90°) — 52 позиции серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Применение | Главный угол в плане | Присоединение | Внутренняя подача СОЖ | Направление резания | Диаметр хвостовика, мм | Под пластину, I.C., мм | В список |
|---|---|---|---|---|---|---|---|---|
| PSKNR20CA-12 | внутреннее торцевание, внутреннее точение | 75° | Картридж | Нет | Правое | — | — | |
| PSKNR25CA-15 | внутреннее торцевание, внутреннее точение | 75° | Картридж | Нет | Правое | — | — | |
| PSRNL16CA-12 | внутреннее торцевание, внутреннее точение | 75° | Картридж | Нет | Левое | — | — | |
| PSRNL20CA-12 | внутреннее торцевание, внутреннее точение | 75° | Картридж | Нет | Левое | — | — | |
| PSRNR16CA-12 | внутреннее торцевание, внутреннее точение | 75° | Картридж | Нет | Правое | — | — | |
| PSRNR20CA-12 | внутреннее торцевание, внутреннее точение | 75° | Картридж | Нет | Правое | — | — | |
| PSSNL12CA-12 | внутреннее торцевание, внутреннее точение | 45° | Картридж | Нет | Левое | — | — | Текущая |
| PSSNL16CA-12 | внутреннее торцевание, внутреннее точение | 45° | Картридж | Нет | Левое | — | — | |
| PSSNL20CA-12 | внутреннее торцевание, внутреннее точение | 45° | Картридж | Нет | Левое | — | — | |
| PSSNR12CA-12 | внутреннее торцевание, внутреннее точение | 45° | Картридж | Нет | Правое | — | — | |
| PSSNR16CA-12 | внутреннее торцевание, внутреннее точение | 45° | Картридж | Нет | Правое | — | — | |
| PSSNR20CA-12 | внутреннее торцевание, внутреннее точение | 45° | Картридж | Нет | Правое | — | — |
Совместимость
Связанные позиции по данным производителя — 10 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PSSNL12CA-12.
Пластины токарные по ISO 18323
- SNMG120404FMC-TN15Пластина токарная, квадратная 90°, IC 12,7 мм, сплав TN15, Радиус при вершине 0,4, Задний угол Отрицательный
- SNMG120408KC-TK15Пластина токарная, квадратная 90°, IC 12,7 мм, сплав TK15
- SNMG120408TC-TS20Пластина токарная, квадратная 90°, IC 12,7 мм, сплав TS20
Оснастка модульная PSC2
- 16.218.063.32/075Удлинитель-переходник PSC HSK-A63 Ø32
- 23.218.50.50/040Удлинитель-переходник PSC JIS B 6339-BT / 50 Ø50, Длина 40 мм
Адаптеры с хвостовиком по ISO 26623-1 (CAPTO)1
- 18.453.050.25Патрон цанговый DIN 6499 PSC 50 ER25, L 60 мм
Винты для пластин1
- 1626Винт рычажного зажима M6×1 1626
Пластины резьбовые токарные1
- LS14.0510.01TL20Пластина резьбовая S14.0510.01, метрическая резьба, неполный профиль, шаг 1,0–1,25 мм, отверстие от Ø14 мм, левая, сплав TL20
Документы по позиции
Для этой позиции документы пока не привязаны.
