Canela · Оправки расточные — внутреннее торцевание, внутреннее точение · арт. PSSNR12CA-12

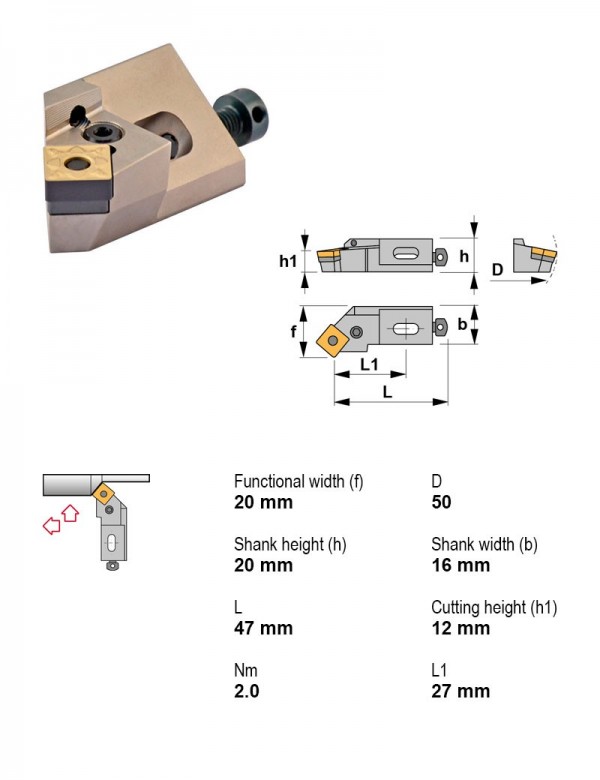

Оправка расточная, 45°, правое
| Применение | внутреннее торцевание, внутреннее точение |
|---|---|
| Главный угол в плане | 45° |
| Крепление пластины | Рычажный зажим |
| Присоединение | Картридж |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Правое |
| Задний угол | Отрицательный |
| Форма пластины | S — квадратная 90° |
Другие типоразмеры серии
Оправки расточные — внутреннее торцевание, внутреннее точение — 512 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Главный угол в плане | Крепление пластины | Присоединение | Внутренняя подача СОЖ | Направление резания | Задний угол | Форма пластины | Диаметр хвостовика | В список |
|---|---|---|---|---|---|---|---|---|---|
| PSRNL20CA-12 | 75° | Рычажный зажим | Картридж | Нет | Левое | Отрицательный | S — квадратная 90° | — | |
| PSRNR16CA-12 | 75° | Рычажный зажим | Картридж | Нет | Правое | Отрицательный | S — квадратная 90° | — | |
| PSRNR20CA-12 | 75° | Рычажный зажим | Картридж | Нет | Правое | Отрицательный | S — квадратная 90° | — | |
| PSSNL12CA-12 | 45° | Рычажный зажим | Картридж | Нет | Левое | Отрицательный | S — квадратная 90° | — | |
| PSSNL16CA-12 | 45° | Рычажный зажим | Картридж | Нет | Левое | Отрицательный | S — квадратная 90° | — | |
| PSSNL20CA-12 | 45° | Рычажный зажим | Картридж | Нет | Левое | Отрицательный | S — квадратная 90° | — | |
| PSSNR12CA-12 | 45° | Рычажный зажим | Картридж | Нет | Правое | Отрицательный | S — квадратная 90° | — | Текущая |
| PSSNR16CA-12 | 45° | Рычажный зажим | Картридж | Нет | Правое | Отрицательный | S — квадратная 90° | — | |
| PSSNR20CA-12 | 45° | Рычажный зажим | Картридж | Нет | Правое | Отрицательный | S — квадратная 90° | — | |
| PTFNL12CA-16 | 90° | Рычажный зажим | Картридж | Нет | Левое | Отрицательный | T — треугольная 60° | — | |
| PTFNL16CA-16 | 90° | Рычажный зажим | Картридж | Нет | Левое | Отрицательный | T — треугольная 60° | — | |
| PTFNL20CA-22 | 90° | Рычажный зажим | Картридж | Нет | Левое | Отрицательный | T — треугольная 60° | — |
Совместимость
Связанные позиции по данным производителя — 7 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PSSNR12CA-12.
Пластины токарные по ISO 18323
- SNMG120404FMC-TN15Пластина токарная, квадратная 90°, IC 12,7 мм, сплав TN15
- SNMG120408KC-TK15Пластина токарная, квадратная 90°, IC 12,7 мм, сплав TK15
- SNMG120408TC-TS20Пластина токарная, квадратная 90°, IC 12,7 мм, сплав TS20
Оснастка модульная PSC2
- 16.218.063.32/075Удлинитель-переходник PSC HSK-A63 Ø32
- 23.218.50.50/040Удлинитель-переходник PSC JIS B 6339-BT / 50 Ø50
Адаптеры с хвостовиком по ISO 26623-1 (CAPTO)1
- 18.453.050.25Патрон цанговый DIN 6499 PSC 50 ER25
Пластины канавочные и отрезные1
- LS14.0510.01TL20Пластина отрезная, прямоугольная 90°, IC 9,0 мм, сплав TL20
Документы по позиции
Для этой позиции технический лист пока не привязан.
