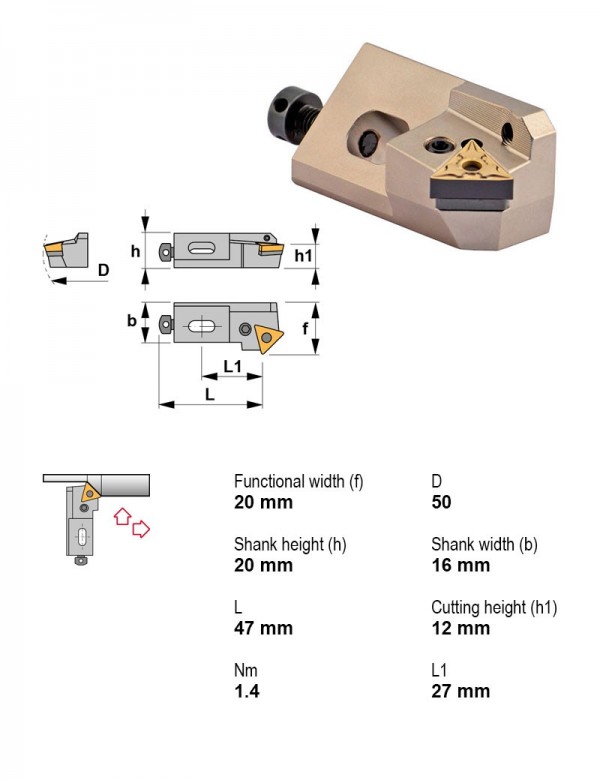

Картридж расточной, 45°, левое, Высота центра картриджа 12 мм, Задний угол Отрицательный, Форма пластины T — треугольная 60°
Canela · Картриджи расточные · арт. PTSNL12CA-16

Картридж расточной, 45°, левое, Высота центра картриджа 12 мм, Задний угол Отрицательный, Форма пластины T — треугольная 60°

Применениевнутреннее торцевание, внутреннее точение
Главный угол в плане45°
Высота центра картриджа12 мм
Крепление пластиныРычажный зажим
ПрисоединениеКартридж
Внутренняя подача СОЖНет
Направление резанияЛевое
Задний уголОтрицательный
Форма пластиныT — треугольная 60°

Где найти у производителя

Магазин Canela · canelatools-store.com

  • Откройте магазин Canela (canelatools-store.com) и введите артикул PTSNL12CA-16 в строку поиска. Тип изделия указан в коротком описании под названием.

Открыть поиск у производителя по артикулу PTSNL12CA-16 →

Другие типоразмеры серии

Картриджи расточные — 178 позиций серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.

АртикулГлавный угол в планеВысота центра картриджа, ммКрепление пластиныНаправление резанияЗадний уголФорма пластиныВ список
PTGNL12CA-1690°12Рычажный зажимЛевоеОтрицательныйT — треугольная 60°
PTGNL16CA-1690°16Рычажный зажимЛевоеОтрицательныйT — треугольная 60°
PTGNL20CA-2290°20Рычажный зажимЛевоеОтрицательныйT — треугольная 60°
PTGNR12CA-1690°12Рычажный зажимПравоеОтрицательныйT — треугольная 60°
PTGNR16CA-1690°16Рычажный зажимПравоеОтрицательныйT — треугольная 60°
PTGNR20CA-2290°20Рычажный зажимПравоеОтрицательныйT — треугольная 60°
PTSNL12CA-1645°12Рычажный зажимЛевоеОтрицательныйT — треугольная 60°Текущая
PTSNL16CA-1645°16Рычажный зажимЛевоеОтрицательныйT — треугольная 60°
PTSNL20CA-2245°20Рычажный зажимЛевоеОтрицательныйT — треугольная 60°
PTSNL25CA-2245°25Рычажный зажимЛевоеОтрицательныйT — треугольная 60°
PTSNR12CA-1645°12Рычажный зажимПравоеОтрицательныйT — треугольная 60°
PTSNR16CA-1645°16Рычажный зажимПравоеОтрицательныйT — треугольная 60°

Совместимость

Связанные позиции по данным производителя — 12 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к PTSNL12CA-16.

Запчасти к инструменту5

  • 2806Шайба 2806
  • 5002Ключ шестигранный A2
  • 5004Ключ шестигранный A4
  • 5025Ключ шестигранный A2,5
  • 8216Рычаг прижимной 8216

Пластины токарные по ISO 18324

  • TNMA160408TK15Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TK15, Радиус при вершине 0,8
  • TNMG160404FC-TN30Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN30, Радиус при вершине 0,4, Толщина пластины 4,76 мм
  • TNMG160404FMC-TN15Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN15, Радиус при вершине 0,4, Толщина пластины 4,76 мм
  • TNMG160408MC-TN30Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN30, Радиус при вершине 0,8, Толщина пластины 4,76 мм

Винты для пластин3

  • 1405Винт регулировочный M5×0,8, левый
  • 1605Винт рычажного зажима M5×0,8, Длина 10 дюйм
  • 1806Винт под шестигранник M6×1

Документы по позиции

Для этой позиции документы пока не привязаны.
