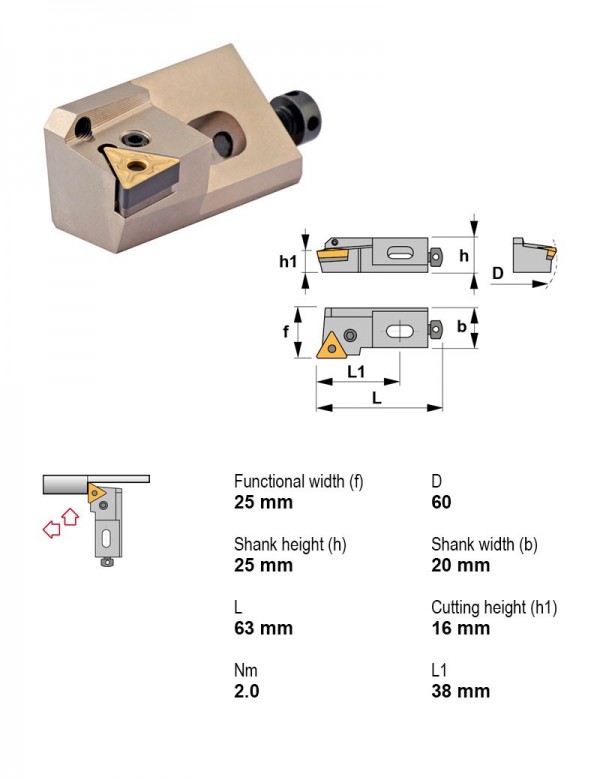

Картридж расточной, 90°, правое, Высота центра картриджа 16 мм, Форма пластины T — треугольная 60°
| Применение | внутреннее торцевание, внутреннее точение |
|---|---|
| Главный угол в плане | 90° |
| Высота центра картриджа | 16 мм |
| Крепление пластины | Рычажный зажим |
| Присоединение | Картридж |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Правое |
| Задний угол | Отрицательный |
| Форма пластины | T — треугольная 60° |
Где найти у производителя
Магазин Canela · canelatools-store.com
- Откройте магазин Canela (canelatools-store.com) и введите артикул PTGNR16CA-16 в строку поиска. Тип изделия указан в коротком описании под названием.
Другие типоразмеры серии
Картриджи расточные — 178 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Главный угол в плане | Высота центра картриджа, мм | Крепление пластины | Направление резания | Задний угол | Форма пластины | В список |
|---|---|---|---|---|---|---|---|
| PTFNR20CA-22 | 90° | 20 | Рычажный зажим | Правое | Отрицательный | T — треугольная 60° | |
| PTFNR25CA-22 | 90° | 25 | Рычажный зажим | Правое | Отрицательный | T — треугольная 60° | |
| PTGNL12CA-16 | 90° | 12 | Рычажный зажим | Левое | Отрицательный | T — треугольная 60° | |
| PTGNL16CA-16 | 90° | 16 | Рычажный зажим | Левое | Отрицательный | T — треугольная 60° | |
| PTGNL20CA-22 | 90° | 20 | Рычажный зажим | Левое | Отрицательный | T — треугольная 60° | |
| PTGNR12CA-16 | 90° | 12 | Рычажный зажим | Правое | Отрицательный | T — треугольная 60° | |
| PTGNR16CA-16 | 90° | 16 | Рычажный зажим | Правое | Отрицательный | T — треугольная 60° | Текущая |
| PTGNR20CA-22 | 90° | 20 | Рычажный зажим | Правое | Отрицательный | T — треугольная 60° | |
| PTSNL12CA-16 | 45° | 12 | Рычажный зажим | Левое | Отрицательный | T — треугольная 60° | |
| PTSNL16CA-16 | 45° | 16 | Рычажный зажим | Левое | Отрицательный | T — треугольная 60° | |
| PTSNL20CA-22 | 45° | 20 | Рычажный зажим | Левое | Отрицательный | T — треугольная 60° | |
| PTSNL25CA-22 | 45° | 25 | Рычажный зажим | Левое | Отрицательный | T — треугольная 60° |
Совместимость
Связанные позиции по данным производителя — 13 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PTGNR16CA-16.
Пластины токарные по ISO 18324
- TNMA160408TK15Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TK15, Радиус при вершине 0,8
- TNMG160404FC-TN30Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN30, Радиус при вершине 0,4, Толщина пластины 4,76 мм
- TNMG160404FMC-TN15Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN15, Радиус при вершине 0,4, Толщина пластины 4,76 мм
- TNMG160408MC-TN30Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN30, Радиус при вершине 0,8, Толщина пластины 4,76 мм
