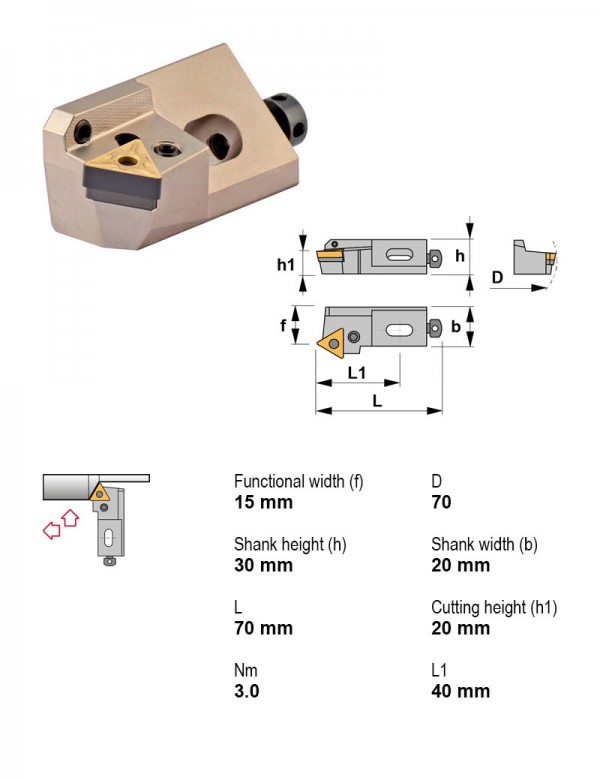

Canela · Оправки расточные — рычажный зажим, пластина T (треугольная 60°) · арт. PTTNR20CA-22
Оправка расточная, 60°, правое, Высота центра картриджа 20 мм, Крепление пластины Рычажный зажим, Задний угол Отрицательный
| Применение | внутреннее торцевание, внутреннее точение |
|---|---|
| Главный угол в плане | 60° |
| Высота центра картриджа | 20 мм |
| Крепление пластины | Рычажный зажим |
| Присоединение | Картридж |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Правое |
| Задний угол | Отрицательный |
| Форма пластины | T — треугольная 60° |
Другие типоразмеры серии
Оправки расточные — рычажный зажим, пластина T (треугольная 60°) — 52 позиции серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Применение | Главный угол в плане | Присоединение | Внутренняя подача СОЖ | Направление резания | Высота центра картриджа, мм | В список |
|---|---|---|---|---|---|---|---|
| PTSNR25CA-22 | внутреннее торцевание, внутреннее точение | 45° | Картридж | Нет | Правое | 25 | |
| PTTNL12CA-16 | внутреннее торцевание, внутреннее точение | 60° | Картридж | Нет | Левое | 12 | |
| PTTNL16CA-16 | внутреннее торцевание, внутреннее точение | 60° | Картридж | Нет | Левое | 16 | |
| PTTNL20CA-22 | внутреннее торцевание, внутреннее точение | 60° | Картридж | Нет | Левое | 20 | |
| PTTNR12CA-16 | внутреннее торцевание, внутреннее точение | 60° | Картридж | Нет | Правое | 12 | |
| PTTNR16CA-16 | внутреннее торцевание, внутреннее точение | 60° | Картридж | Нет | Правое | 16 | |
| PTTNR20CA-22 | внутреннее торцевание, внутреннее точение | 60° | Картридж | Нет | Правое | 20 | Текущая |
| PTWNL12CA-16 | внутреннее торцевание, внутреннее точение | 60° | Картридж | Нет | Левое | 12 | |
| PTWNL16CA-16 | внутреннее торцевание, внутреннее точение | 60° | Картридж | Нет | Левое | 16 | |
| PTWNL20CA-22 | внутреннее торцевание, внутреннее точение | 60° | Картридж | Нет | Левое | 20 | |
| PTWNR12CA-16 | внутреннее торцевание, внутреннее точение | 60° | Картридж | Нет | Правое | 12 | |
| PTWNR16CA-16 | внутреннее торцевание, внутреннее точение | 60° | Картридж | Нет | Правое | 16 |
Совместимость
Связанные позиции по данным производителя — 13 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PTTNR20CA-22.
Пластины токарные по ISO 18323
- TNMA220412TK15Пластина токарная, треугольная 60°, IC 12,7 мм, сплав TK15, Радиус при вершине 1,2
- TNMG220408MC-TN15Пластина токарная, треугольная 60°, IC 12,7 мм, сплав TN15, Радиус при вершине 0,8
- TNMG220408MC-TN30Пластина токарная, треугольная 60°, IC 12,7 мм, сплав TN30, Радиус при вершине 0,8, Вид обработки Чистовая, получистовая
Оснастка модульная PSC2
- 16.218.100.32/080Удлинитель-переходник PSC HSK-A100 Ø32
- 23.218.50.50/040Удлинитель-переходник PSC JIS B 6339-BT / 50 Ø50, Длина 40 мм
Пластины резьбовые токарные2
- LS14.0815.01TL20Пластина резьбовая S14.0815.01, метрическая резьба, неполный профиль, шаг 1,5–1,75 мм, отверстие от Ø14 мм, левая, сплав TL20
- LS16.0815.01TL20Пластина резьбовая S16.0815.01, метрическая резьба, неполный профиль, шаг 1,5–1,75 мм, отверстие от Ø16 мм, левая, сплав TL20
Державки резьбовые токарные1
- PSC40-NEL27050-03Державка резьбовая Ø40 мм, Применение канавки, резьбонарезание, Внутренняя подача СОЖ Есть
Державки токарные по ISO 56081
- PSC40-DWLNL27050-06Державка токарная Ø40 мм, 95°, левое, Крепление пластины Прижим за лунку, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
Запчасти к инструменту1
- 2810Шайба 2810
Оправки расточные1
- PSC40-PCLNL27080-12Оправка расточная Ø40 мм, 95°, левое, Крепление пластины Рычажный зажим, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
Документы по позиции
Для этой позиции документы пока не привязаны.
