Canela · Оправки расточные — внутреннее торцевание, внутреннее точение · арт. PTWNL12CA-16

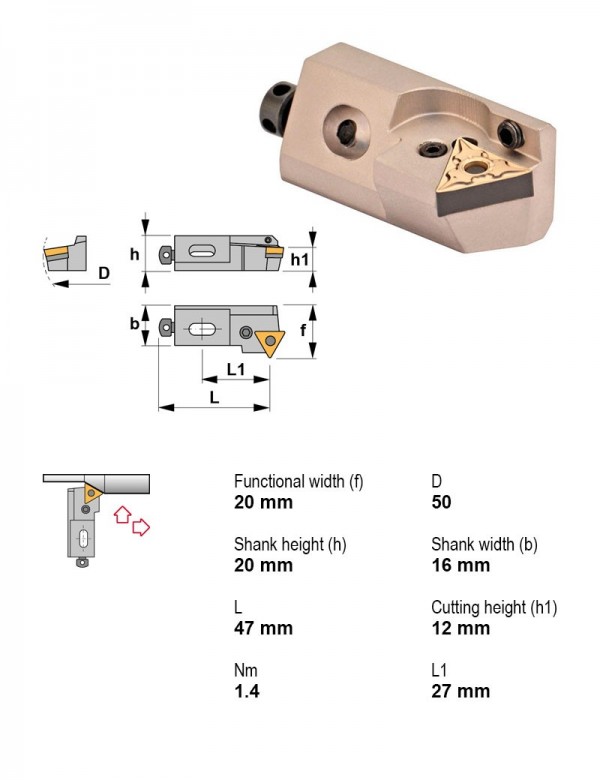

Оправка расточная, 60°, левое
| Применение | внутреннее торцевание, внутреннее точение |
|---|---|
| Главный угол в плане | 60° |
| Крепление пластины | Рычажный зажим |
| Присоединение | Картридж |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Левое |
| Задний угол | Отрицательный |
| Форма пластины | T — треугольная 60° |
Другие типоразмеры серии
Оправки расточные — внутреннее торцевание, внутреннее точение — 512 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Главный угол в плане | Крепление пластины | Присоединение | Внутренняя подача СОЖ | Направление резания | Задний угол | Форма пластины | Диаметр хвостовика | В список |
|---|---|---|---|---|---|---|---|---|---|
| PTTNL12CA-16 | 60° | Рычажный зажим | Картридж | Нет | Левое | Отрицательный | T — треугольная 60° | — | |
| PTTNL16CA-16 | 60° | Рычажный зажим | Картридж | Нет | Левое | Отрицательный | T — треугольная 60° | — | |
| PTTNL20CA-22 | 60° | Рычажный зажим | Картридж | Нет | Левое | Отрицательный | T — треугольная 60° | — | |
| PTTNR12CA-16 | 60° | Рычажный зажим | Картридж | Нет | Правое | Отрицательный | T — треугольная 60° | — | |
| PTTNR16CA-16 | 60° | Рычажный зажим | Картридж | Нет | Правое | Отрицательный | T — треугольная 60° | — | |
| PTTNR20CA-22 | 60° | Рычажный зажим | Картридж | Нет | Правое | Отрицательный | T — треугольная 60° | — | |
| PTWNL12CA-16 | 60° | Рычажный зажим | Картридж | Нет | Левое | Отрицательный | T — треугольная 60° | — | Текущая |
| PTWNL16CA-16 | 60° | Рычажный зажим | Картридж | Нет | Левое | Отрицательный | T — треугольная 60° | — | |
| PTWNL20CA-22 | 60° | Рычажный зажим | Картридж | Нет | Левое | Отрицательный | T — треугольная 60° | — | |
| PTWNR12CA-16 | 60° | Рычажный зажим | Картридж | Нет | Правое | Отрицательный | T — треугольная 60° | — | |
| PTWNR16CA-16 | 60° | Рычажный зажим | Картридж | Нет | Правое | Отрицательный | T — треугольная 60° | — | |
| PTWNR20CA-22 | 60° | Рычажный зажим | Картридж | Нет | Правое | Отрицательный | T — треугольная 60° | — |
Совместимость
Связанные позиции по данным производителя — 10 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PTWNL12CA-16.
Пластины токарные по ISO 18324
- TNMA160408TK15Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TK15
- TNMG160404FC-TN30Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN30
- TNMG160404FMC-TN15Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN15
- TNMG160408MC-TN30Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN30
Оснастка модульная PSC2
- 16.218.063.32/075Удлинитель-переходник PSC HSK-A63 Ø32
- 23.218.50.50/040Удлинитель-переходник PSC JIS B 6339-BT / 50 Ø50
Адаптеры с хвостовиком по ISO 26623-1 (CAPTO)1
- 18.453.050.25Патрон цанговый DIN 6499 PSC 50 ER25
Державки резьбовые токарные1
- PSC40-NSL27050-02Державка резьбовая Ø40 мм
Патроны резьбонарезные1
- 75010Оправка для насадных фрез CAT 0.750 Ø50
Пластины канавочные и отрезные1
- LS14.0510.01TL20Пластина отрезная, прямоугольная 90°, IC 9,0 мм, сплав TL20
Документы по позиции
Для этой позиции технический лист пока не привязан.
