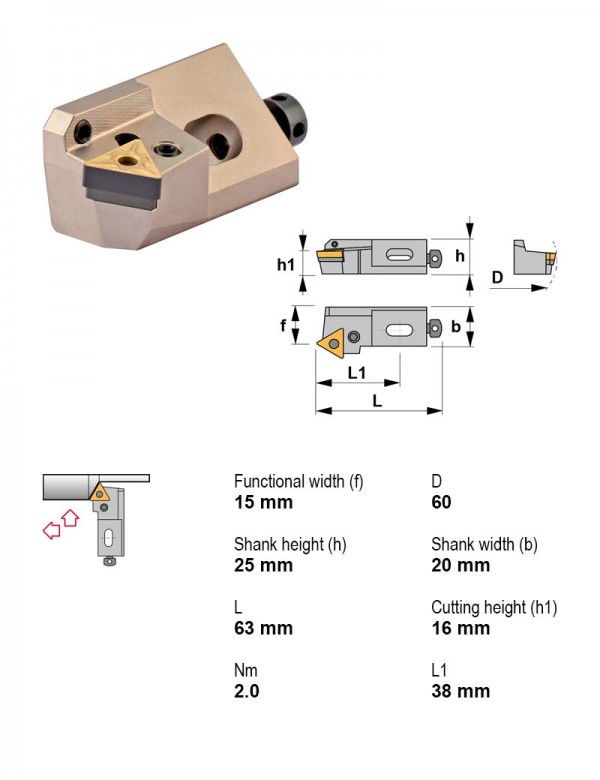

Canela · Оправки расточные — рычажный зажим, пластина T (треугольная 60°) · арт. PTTNR16CA-16
Оправка расточная, 60°, правое, Высота центра картриджа 16 мм, Крепление пластины Рычажный зажим, Задний угол Отрицательный
| Применение | внутреннее торцевание, внутреннее точение |
|---|---|
| Главный угол в плане | 60° |
| Высота центра картриджа | 16 мм |
| Крепление пластины | Рычажный зажим |
| Присоединение | Картридж |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Правое |
| Задний угол | Отрицательный |
| Форма пластины | T — треугольная 60° |
Где найти у производителя
Магазин Canela · canelatools-store.com
- Откройте магазин Canela (canelatools-store.com) и введите артикул PTTNR16CA-16 в строку поиска. Тип изделия указан в коротком описании под названием.
Другие типоразмеры серии
Оправки расточные — рычажный зажим, пластина T (треугольная 60°) — 52 позиции серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Применение | Главный угол в плане | Внутренняя подача СОЖ | Направление резания | Высота центра картриджа, мм | В список |
|---|---|---|---|---|---|---|
| PTSNR20CA-22 | внутреннее торцевание, внутреннее точение | 45° | Нет | Правое | 20 | |
| PTSNR25CA-22 | внутреннее торцевание, внутреннее точение | 45° | Нет | Правое | 25 | |
| PTTNL12CA-16 | внутреннее торцевание, внутреннее точение | 60° | Нет | Левое | 12 | |
| PTTNL16CA-16 | внутреннее торцевание, внутреннее точение | 60° | Нет | Левое | 16 | |
| PTTNL20CA-22 | внутреннее торцевание, внутреннее точение | 60° | Нет | Левое | 20 | |
| PTTNR12CA-16 | внутреннее торцевание, внутреннее точение | 60° | Нет | Правое | 12 | |
| PTTNR16CA-16 | внутреннее торцевание, внутреннее точение | 60° | Нет | Правое | 16 | Текущая |
| PTTNR20CA-22 | внутреннее торцевание, внутреннее точение | 60° | Нет | Правое | 20 | |
| PTWNL12CA-16 | внутреннее торцевание, внутреннее точение | 60° | Нет | Левое | 12 | |
| PTWNL16CA-16 | внутреннее торцевание, внутреннее точение | 60° | Нет | Левое | 16 | |
| PTWNL20CA-22 | внутреннее торцевание, внутреннее точение | 60° | Нет | Левое | 20 | |
| PTWNR12CA-16 | внутреннее торцевание, внутреннее точение | 60° | Нет | Правое | 12 |
Совместимость
Связанные позиции по данным производителя — 13 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PTTNR16CA-16.
Пластины токарные по ISO 18324
- TNMA160408TK15Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TK15, Радиус при вершине 0,8
- TNMG160404FC-TN30Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN30, Радиус при вершине 0,4, Задний угол Отрицательный, Толщина пластины 4,76 мм
- TNMG160404FMC-TN15Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN15, Радиус при вершине 0,4, Задний угол Отрицательный, Толщина пластины 4,76 мм
- TNMG160408MC-TN30Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN30, Радиус при вершине 0,8, Задний угол Отрицательный, Толщина пластины 4,76 мм
Документы по позиции
Для этой позиции документы пока не привязаны.
