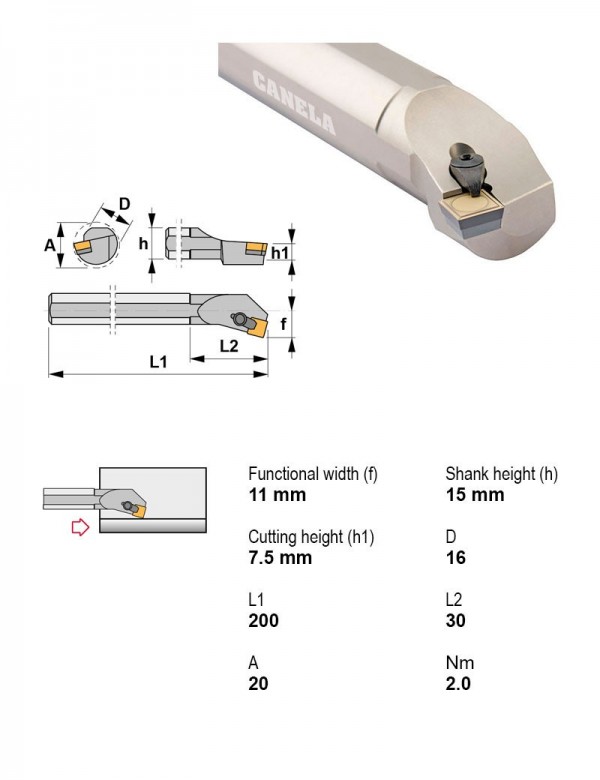

Оправка расточная Ø16 мм, 75°, левое, Крепление пластины Прижим сверху
Canela · Оправки расточные — прижим сверху, пластина S (квадратная 90°) · арт. S16R-CSKPL09

Оправка расточная Ø16 мм, 75°, левое, Крепление пластины Прижим сверху

ПрименениеВнутреннее точение
Главный угол в плане75°
Крепление пластиныПрижим сверху
ПрисоединениеРасточная оправка
Внутренняя подача СОЖНет
Направление резанияЛевое
Диаметр хвостовика16 мм
Под пластину, I.C.9.52 мм
Задний уголПоложительный
Форма пластиныS — квадратная 90°

Где найти у производителя

Магазин Canela · canelatools-store.com

  • Откройте магазин Canela (canelatools-store.com) и введите артикул S16R-CSKPL09 в строку поиска. Тип изделия указан в коротком описании под названием.

Открыть поиск у производителя по артикулу S16R-CSKPL09 →

Другие типоразмеры серии

Оправки расточные — прижим сверху, пластина S (квадратная 90°) — 14 позиций серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.

АртикулНаправление резанияДиаметр хвостовика, ммПод пластину, I.C., ммВ список
S16R-CSKPL09Левое169.52Текущая
S16R-CSKPR09Правое169.52
S20S-CSKPL09Левое209.52
S20S-CSKPR09Правое209.52
S25T-CSKPL12Левое2512.7
S25T-CSKPR12Правое2512.7
S32U-CSKPL12Левое3212.7
S32U-CSKPR12Правое3212.7
S40V-CSKPL12Левое4012.7
S40V-CSKPR12Правое4012.7
S50W-CSKPL12Левое5012.7
S50W-CSKPL19Левое5019.05

Совместимость

Связанные позиции по данным производителя — 4 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к S16R-CSKPL09.

Запчасти к инструменту2

  • 2107Прижим сверху (C) M5×0,8 2107
  • 5025Ключ шестигранный A2,5

Пластины токарные по ISO 18322

  • SPMR090308TN20Пластина токарная, квадратная 90°, IC 9,52 мм, сплав TN20
  • SPUN090308ETL20Пластина токарная, квадратная 90°, IC 9,52 мм, радиус 0,8 мм, сплав TL20

Документы по позиции

Для этой позиции документы пока не привязаны.
