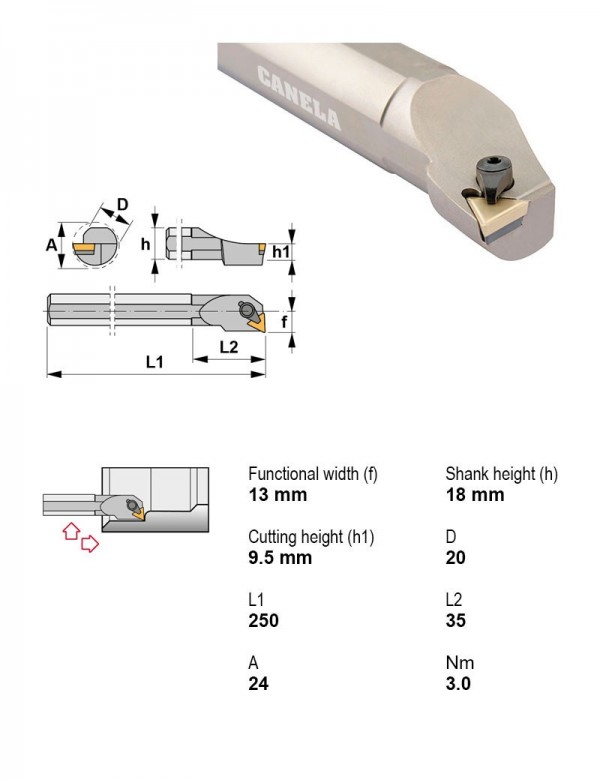

Оправка расточная Ø20 мм, 93°, левое, Под пластину, I.C. 9,52 мм, Форма пластины T — треугольная 60°
Canela · Оправки расточные — прижим сверху, пластина T (треугольная 60°) · арт. S20S-CTUPL16

Оправка расточная Ø20 мм, 93°, левое, Под пластину, I.C. 9,52 мм, Форма пластины T — треугольная 60°

ПрименениеВнутреннее точение
Главный угол в плане93°
Крепление пластиныПрижим сверху
ПрисоединениеРасточная оправка
Внутренняя подача СОЖНет
Направление резанияЛевое
Диаметр хвостовика20 мм
Под пластину, I.C.9.52 мм
Задний уголПоложительный
Форма пластиныT — треугольная 60°

Где найти у производителя

Магазин Canela · canelatools-store.com

  • Откройте магазин Canela (canelatools-store.com) и введите артикул S20S-CTUPL16 в строку поиска. Тип изделия указан в коротком описании под названием.

Открыть поиск у производителя по артикулу S20S-CTUPL16 →

Другие типоразмеры серии

Оправки расточные — прижим сверху, пластина T (треугольная 60°) — 52 позиции серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.

АртикулГлавный угол в планеНаправление резанияДиаметр хвостовика, ммПод пластину, I.C., ммВ список
S16R-CTUPR1693°Правое169.52
S20S-CTFPL1190°Левое206.35
S20S-CTFPL1690°Левое209.52
S20S-CTFPR1190°Правое206.35
S20S-CTFPR1690°Правое209.52
S20S-CTUPL1193°Левое206.35
S20S-CTUPL1693°Левое209.52Текущая
S20S-CTUPR1193°Правое206.35
S20S-CTUPR1693°Правое209.52
S25T-CTFPL1690°Левое259.52
S25T-CTFPR1690°Правое259.52
S25T-CTUPL1693°Левое259.52

Совместимость

Связанные позиции по данным производителя — 6 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к S20S-CTUPL16.

Пластины токарные по ISO 18324

  • TPMN160308CBNПластина токарная, треугольная 60°, IC 9,52 мм, сплав CBN, Радиус при вершине 0,8
  • TPMR160304TN15Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN15, Радиус при вершине 0,4, Толщина пластины 3,18 мм
  • TPUN160304ETL20Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TL20, точение, Радиус при вершине 0,4, Группа материалов Сталь
  • TPUN160308EPM25Пластина токарная, треугольная 60°, IC 9,52 мм, сплав PM25, Толщина пластины 3,18 мм

Запчасти к инструменту2

  • 2119Прижим сверху (C) M6×1 2119
  • 5003Ключ шестигранный A3

Документы по позиции

Для этой позиции документы пока не привязаны.
