Canela · Оправки расточные — прижим сверху, пластина T (треугольная 60°) · арт. S25T-CTUPL16

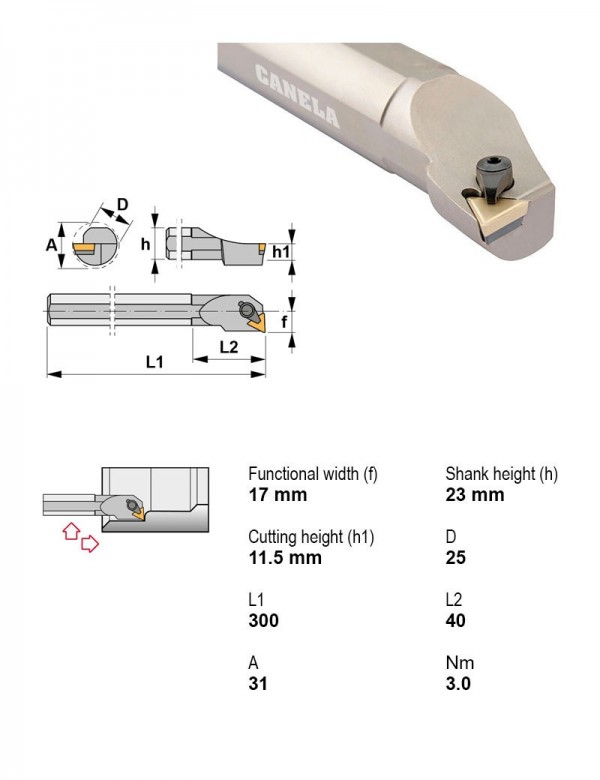

Оправка расточная Ø25 мм, 93°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Положительный
| Применение | Внутреннее точение |
|---|---|
| Главный угол в плане | 93° |
| Крепление пластины | Прижим сверху |
| Присоединение | Расточная оправка |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Левое |
| Диаметр хвостовика | 25 мм |
| Под пластину, I.C. | 9.52 мм |
| Задний угол | Положительный |
| Форма пластины | T — треугольная 60° |
Где найти у производителя
Магазин Canela · canelatools-store.com
- Откройте магазин Canela (canelatools-store.com) и введите артикул S25T-CTUPL16 в строку поиска. Тип изделия указан в коротком описании под названием.
Другие типоразмеры серии
Оправки расточные — прижим сверху, пластина T (треугольная 60°) — 82 позиции серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Применение | Главный угол в плане | Направление резания | Диаметр хвостовика, мм | Под пластину, I.C., мм | В список |
|---|---|---|---|---|---|---|
| S20S-CTUPL11 | Внутреннее точение | 93° | Левое | 20 | 6.35 | |
| S20S-CTUPL16 | Внутреннее точение | 93° | Левое | 20 | 9.52 | |
| S20S-CTUPR11 | Внутреннее точение | 93° | Правое | 20 | 6.35 | |
| S20S-CTUPR16 | Внутреннее точение | 93° | Правое | 20 | 9.52 | |
| S25T-CTFPL16 | Внутреннее точение | 90° | Левое | 25 | 9.52 | |
| S25T-CTFPR16 | Внутреннее точение | 90° | Правое | 25 | 9.52 | |
| S25T-CTUPL16 | Внутреннее точение | 93° | Левое | 25 | 9.52 | Текущая |
| S25T-CTUPR16 | Внутреннее точение | 93° | Правое | 25 | 9.52 | |
| S32U-CTFPL16 | Внутреннее точение | 90° | Левое | 32 | 9.52 | |
| S32U-CTFPR16 | Внутреннее точение | 90° | Правое | 32 | 9.52 | |
| S32U-CTUPL16 | Внутреннее точение | 93° | Левое | 32 | 9.52 | |
| S32U-CTUPR16 | Внутреннее точение | 93° | Правое | 32 | 9.52 |
Совместимость
Связанные позиции по данным производителя — 6 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к S25T-CTUPL16.
Пластины токарные по ISO 18324
- TPMN160308CBNПластина токарная, треугольная 60°, IC 9,52 мм, сплав CBN, Радиус при вершине 0,8
- TPMR160304TN15Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN15, Радиус при вершине 0,4, Задний угол Положительный, Толщина пластины 3,18 мм
- TPUN160304ETL20Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TL20, Применение фрезерование, точение, Радиус при вершине 0,4, Группа материалов Сталь
- TPUN160308EPM25Пластина токарная, треугольная 60°, IC 9,52 мм, сплав PM25, Толщина пластины 3,18 мм
Документы по позиции
Для этой позиции документы пока не привязаны.
