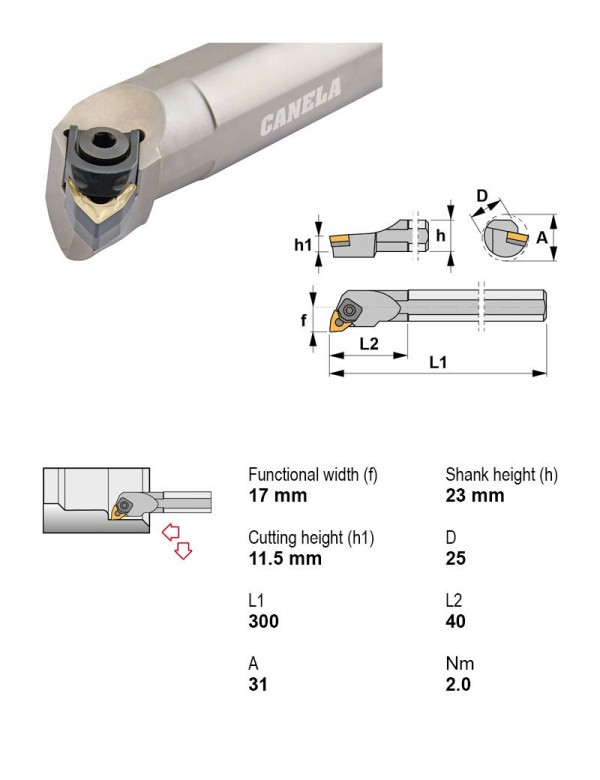

Canela · Оправки расточные — внутреннее торцевание, внутреннее точение · арт. S25T-MWLNR06
Оправка расточная Ø25 мм, 95°, правое
| Применение | внутреннее торцевание, внутреннее точение |
|---|---|
| Главный угол в плане | 95° |
| Крепление пластины | Клиновой или двойной зажим |
| Присоединение | Расточная оправка |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Правое |
| Диаметр хвостовика | 25 |
| Задний угол | Отрицательный |
| Форма пластины | W — тригональная 80° |
Другие типоразмеры серии
Оправки расточные — внутреннее торцевание, внутреннее точение — 512 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Главный угол в плане | Крепление пластины | Присоединение | Внутренняя подача СОЖ | Направление резания | Задний угол | Форма пластины | Диаметр хвостовика | В список |
|---|---|---|---|---|---|---|---|---|---|
| S25T-DCLNL12-N | 95° | Прижим за лунку | Расточная оправка | Нет | Левое | Отрицательный | C — ромбическая 80° | 25 | |
| S25T-DCLNR12-N | 95° | Прижим за лунку | Расточная оправка | Нет | Правое | Отрицательный | C — ромбическая 80° | 25 | |
| S25T-MCLNL12-K | 95° | Клиновой или двойной зажим | Расточная оправка | Нет | Левое | Отрицательный | C — ромбическая 80° | 25 | |
| S25T-MCLNR12-K | 95° | Клиновой или двойной зажим | Расточная оправка | Нет | Правое | Отрицательный | C — ромбическая 80° | 25 | |
| S25T-MWLNL06 | 95° | Клиновой или двойной зажим | Расточная оправка | Нет | Левое | Отрицательный | W — тригональная 80° | 25 | |
| S25T-MWLNL08-K | 95° | Клиновой или двойной зажим | Расточная оправка | Нет | Левое | Отрицательный | W — тригональная 80° | 25 | |
| S25T-MWLNR06 | 95° | Клиновой или двойной зажим | Расточная оправка | Нет | Правое | Отрицательный | W — тригональная 80° | 25 | Текущая |
| S25T-MWLNR08-K | 95° | Клиновой или двойной зажим | Расточная оправка | Нет | Правое | Отрицательный | W — тригональная 80° | 25 | |
| S25T-PCLNL09 | 95° | Рычажный зажим | Расточная оправка | Нет | Левое | Отрицательный | C — ромбическая 80° | 25 | |
| S25T-PCLNL12 | 95° | Рычажный зажим | Расточная оправка | Нет | Левое | Отрицательный | C — ромбическая 80° | 25 | |
| S25T-PCLNR09 | 95° | Рычажный зажим | Расточная оправка | Нет | Правое | Отрицательный | C — ромбическая 80° | 25 | |
| S25T-PCLNR12 | 95° | Рычажный зажим | Расточная оправка | Нет | Правое | Отрицательный | C — ромбическая 80° | 25 |
Совместимость
Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к S25T-MWLNR06.
Пластины токарные по ISO 18322
- WNMG060404MC-TN15Пластина токарная, тригональная 80°, IC 9,52 мм, сплав TN15
- WNMG060404MC-TN35Пластина токарная, тригональная 80°, IC 9,52 мм, сплав TN35
Адаптеры с хвостовиком по ISO 26623-1 (CAPTO)1
- 18.453.050.25Патрон цанговый DIN 6499 PSC 50 ER25
Документы по позиции
Для этой позиции технический лист пока не привязан.
