Canela · Оправки расточные — рычажный зажим, пластина W (тригональная 80°) · арт. S40V-PWLNL08

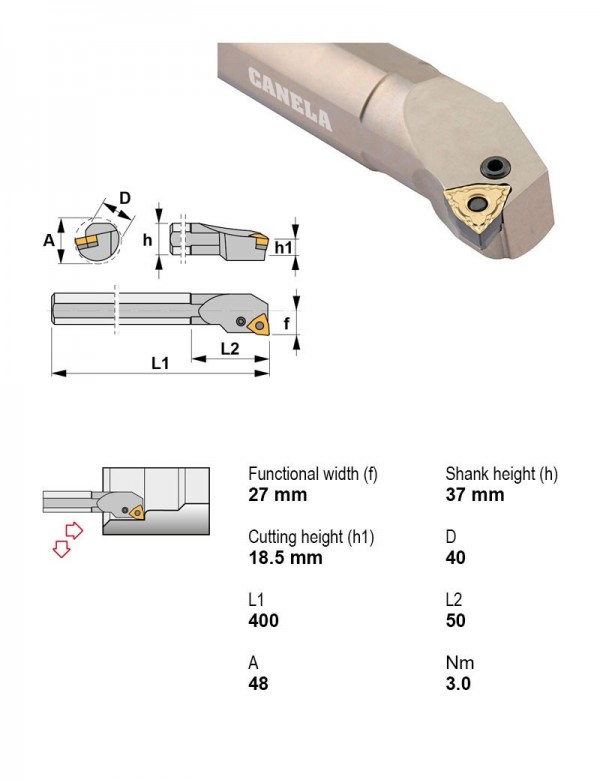

Оправка расточная Ø40 мм, 95°, левое, Крепление пластины Рычажный зажим, Внутренняя подача СОЖ Нет, Задний угол Отрицательный
| Применение | внутреннее торцевание, внутреннее точение |
|---|---|
| Главный угол в плане | 95° |
| Крепление пластины | Рычажный зажим |
| Присоединение | Расточная оправка |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Левое |
| Диаметр хвостовика | 40 мм |
| Под пластину, I.C. | 12.7 мм |
| Задний угол | Отрицательный |
| Форма пластины | W — тригональная 80° |
Другие типоразмеры серии
Оправки расточные — рычажный зажим, пластина W (тригональная 80°) — 34 позиции серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Присоединение | Внутренняя подача СОЖ | Направление резания | Диаметр хвостовика, мм | Под пластину, I.C., мм | В список |
|---|---|---|---|---|---|---|
| S16R-PWLNL06 | Расточная оправка | Нет | Левое | 16 | 9.52 | |
| S16R-PWLNR06 | Расточная оправка | Нет | Правое | 16 | 9.52 | |
| S20S-PWLNL06 | Расточная оправка | Нет | Левое | 20 | 9.52 | |
| S20S-PWLNR06 | Расточная оправка | Нет | Правое | 20 | 9.52 | |
| S25T-PWLNL06 | Расточная оправка | Нет | Левое | 25 | 9.52 | |
| S25T-PWLNL08 | Расточная оправка | Нет | Левое | 25 | 12.7 | |
| S25T-PWLNR06 | Расточная оправка | Нет | Правое | 25 | 9.52 | |
| S25T-PWLNR08 | Расточная оправка | Нет | Правое | 25 | 12.7 | |
| S32U-PWLNL08 | Расточная оправка | Нет | Левое | 32 | 12.7 | |
| S32U-PWLNR08 | Расточная оправка | Нет | Правое | 32 | 12.7 | |
| S40V-PWLNL08 | Расточная оправка | Нет | Левое | 40 | 12.7 | Текущая |
| S40V-PWLNR08 | Расточная оправка | Нет | Правое | 40 | 12.7 |
Совместимость
Связанные позиции по данным производителя — 10 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к S40V-PWLNL08.
Пластины токарные по ISO 18324
- WNMA080408TK15Пластина токарная, тригональная 80°, IC 12,7 мм, сплав TK15, Радиус при вершине 0,8
- WNMG080408KC-TK15Пластина токарная, тригональная 80°, IC 12,7 мм, сплав TK15, Радиус при вершине 0,8
- WNMG080408MFC-TN15Пластина токарная, тригональная 80°, IC 12,7 мм, сплав TN15, Радиус при вершине 0,8, Вид обработки Получистовая
- WNMG080412KC-TK15Пластина токарная, тригональная 80°, IC 12,7 мм, сплав TK15, Радиус при вершине 1,2
Оправки расточные2
- PSC40-PCLNL27080-12Оправка расточная Ø40 мм, 95°, левое, Крепление пластины Рычажный зажим, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
- PSC63-DCLNL17100-12Оправка расточная Ø63 мм, 95°, левое, Крепление пластины Прижим за лунку, Под пластину, I.C. 12,7 мм
Державки резьбовые токарные1
- PSC40-NEL27050-03Державка резьбовая Ø40 мм, Применение канавки, резьбонарезание, Внутренняя подача СОЖ Есть
Корпуса сборных фрез1
- 073503008Фреза сборная Ø8 мм, 1 зуб., хвостовик Ø16 мм
Пластины резьбовые токарные1
- LS16.0815.01TL20Пластина резьбовая S16.0815.01, метрическая резьба, неполный профиль, шаг 1,5–1,75 мм, отверстие от Ø16 мм, левая, сплав TL20
Фрезы концевые монолитные1
- 6054112Фреза монолитная Ø12 мм, 5 зуб., хвостовик Ø12 мм, Длина 81 мм
Документы по позиции
Для этой позиции документы пока не привязаны.
