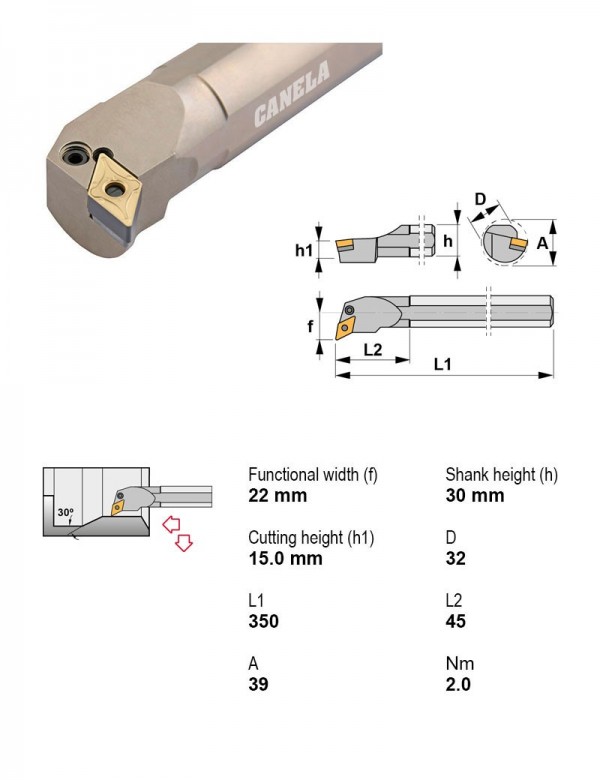

Оправка расточная Ø32 мм, 93°, правое
Canela · Оправки расточные — внутреннее торцевание, внутреннее профилирование, внутреннее точение · арт. S32U-PDUNR11

Оправка расточная Ø32 мм, 93°, правое

Применениевнутреннее торцевание, внутреннее профилирование, внутреннее точение
Главный угол в плане93°
Крепление пластиныРычажный зажим
ПрисоединениеРасточная оправка
Внутренняя подача СОЖНет
Направление резанияПравое
Диаметр хвостовика32
Задний уголОтрицательный
Форма пластиныD — ромбическая 55°

Другие типоразмеры серии

Оправки расточные — внутреннее торцевание, внутреннее профилирование, внутреннее точение — 357 позиций серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.

АртикулГлавный угол в планеКрепление пластиныПрисоединениеВнутренняя подача СОЖНаправление резанияДиаметр хвостовикаЗадний уголФорма пластиныВ список
S32U-MSKNR12-K75°Клиновой или двойной зажимРасточная оправкаНетПравое32ОтрицательныйS — квадратная 90°
S32U-MTUNL1693°Клиновой или двойной зажимРасточная оправкаНетЛевое32ОтрицательныйT — треугольная 60°
S32U-MTUNR1693°Клиновой или двойной зажимРасточная оправкаНетПравое32ОтрицательныйT — треугольная 60°
S32U-PDUNL1193°Рычажный зажимРасточная оправкаНетЛевое32ОтрицательныйD — ромбическая 55°
S32U-PDUNL1593°Рычажный зажимРасточная оправкаНетЛевое32ОтрицательныйD — ромбическая 55°
S32U-PDUNL15-EX93°Рычажный зажимРасточная оправкаНетЛевое32ОтрицательныйD — ромбическая 55°
S32U-PDUNR1193°Рычажный зажимРасточная оправкаНетПравое32ОтрицательныйD — ромбическая 55°Текущая
S32U-PDUNR15-EX93°Рычажный зажимРасточная оправкаНетПравое32ОтрицательныйD — ромбическая 55°
S32U-SDQCL11117°30'Центральный винтРасточная оправкаНетЛевое32ПоложительныйD — ромбическая 55°
S32U-SDQCR11117°30'Центральный винтРасточная оправкаНетПравое32ПоложительныйD — ромбическая 55°
S32U-SDUCL1193°Центральный винтРасточная оправкаНетЛевое32ПоложительныйD — ромбическая 55°
S32U-SDUCL11-EX93°Центральный винтРасточная оправкаНетЛевое32ПоложительныйD — ромбическая 55°
Показать ещё · всего в серии 357

Совместимость

Связанные позиции по данным производителя — 6 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к S32U-PDUNR11.

Пластины токарные по ISO 18323

  • CNMG160608RC-TN30Пластина токарная, ромбическая 80°, IC 15,88 мм, сплав TN30
  • DNMG110408FC-TN15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN15
  • DNMG110408MC-TN35Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN35

Оправки расточные2

Адаптеры с хвостовиком по ISO 26623-1 (CAPTO)1

Документы по позиции

Для этой позиции технический лист пока не привязан.
