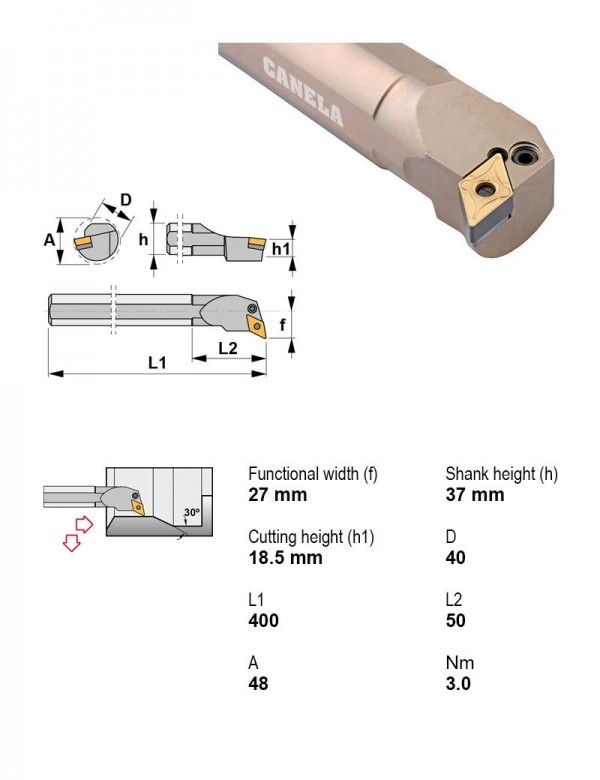

Оправка расточная Ø40 мм, 93°, левое
Canela · Оправки расточные — внутреннее торцевание, внутреннее профилирование, внутреннее точение · арт. S40V-PDUNL15

Оправка расточная Ø40 мм, 93°, левое

Применениевнутреннее торцевание, внутреннее профилирование, внутреннее точение
Главный угол в плане93°
Крепление пластиныРычажный зажим
ПрисоединениеРасточная оправка
Внутренняя подача СОЖНет
Направление резанияЛевое
Диаметр хвостовика40
Задний уголОтрицательный
Форма пластиныD — ромбическая 55°

Другие типоразмеры серии

Оправки расточные — внутреннее торцевание, внутреннее профилирование, внутреннее точение — 357 позиций серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.

АртикулГлавный угол в планеКрепление пластиныПрисоединениеВнутренняя подача СОЖНаправление резанияДиаметр хвостовикаЗадний уголФорма пластиныВ список
S40V-MSKNL12-K75°Клиновой или двойной зажимРасточная оправкаНетЛевое40ОтрицательныйS — квадратная 90°
S40V-MSKNR12-K75°Клиновой или двойной зажимРасточная оправкаНетПравое40ОтрицательныйS — квадратная 90°
S40V-MTUNL1693°Клиновой или двойной зажимРасточная оправкаНетЛевое40ОтрицательныйT — треугольная 60°
S40V-MTUNL2293°Клиновой или двойной зажимРасточная оправкаНетЛевое40ОтрицательныйT — треугольная 60°
S40V-MTUNR1693°Клиновой или двойной зажимРасточная оправкаНетПравое40ОтрицательныйT — треугольная 60°
S40V-MTUNR2293°Клиновой или двойной зажимРасточная оправкаНетПравое40ОтрицательныйT — треугольная 60°
S40V-PDUNL1593°Рычажный зажимРасточная оправкаНетЛевое40ОтрицательныйD — ромбическая 55°Текущая
S40V-PDUNL15-EX93°Рычажный зажимРасточная оправкаНетЛевое40ОтрицательныйD — ромбическая 55°
S40V-PDUNR1593°Рычажный зажимРасточная оправкаНетПравое40ОтрицательныйD — ромбическая 55°
S40V-PDUNR15-EX93°Рычажный зажимРасточная оправкаНетПравое40ОтрицательныйD — ромбическая 55°
S40V-SDQCL11117°30'Центральный винтРасточная оправкаНетЛевое40ПоложительныйD — ромбическая 55°
S40V-SDQCR11117°30'Центральный винтРасточная оправкаНетПравое40ПоложительныйD — ромбическая 55°
Показать ещё · всего в серии 357

Совместимость

Связанные позиции по данным производителя — 20 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к S40V-PDUNL15.

Пластины токарные по ISO 183217

  • DNMA150608TK15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TK15
  • DNMG150604FC-TN15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN15
  • DNMG150604FC-TN30Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN30
  • DNMG150604FMC-TN15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN15
  • DNMG150608KC-TK15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TK15
  • DNMG150608MC-TN15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN15
  • DNMG150608MC-TN30Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN30
  • DNMG150608MC-TN35Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN35
  • DNMG150608MFC-TN15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN15
  • DNMG150608MFC-TN30Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN30
  • DNMG150608MHC-TN20Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN20
  • DNMG150608MHC-TN30Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN30
  • DNMG150608TC-TS20Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TS20
  • DNMG150612KC-TK15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TK15
  • DNMG150612MHC-TN30Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN30
  • DNMX150604R-22TN15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN15
  • DNMX150608R-22TN15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN15

Державки резьбовые токарные1

Оправки расточные1

Фрезы концевые монолитные1

  • 6054112Фреза монолитная Ø12 мм, 5 зуб., хвостовик Ø12 мм

Документы по позиции

Для этой позиции технический лист пока не привязан.

Нужна консультация по позиции — материал детали, аналог или срок поставки?

Задать вопрос по позиции
